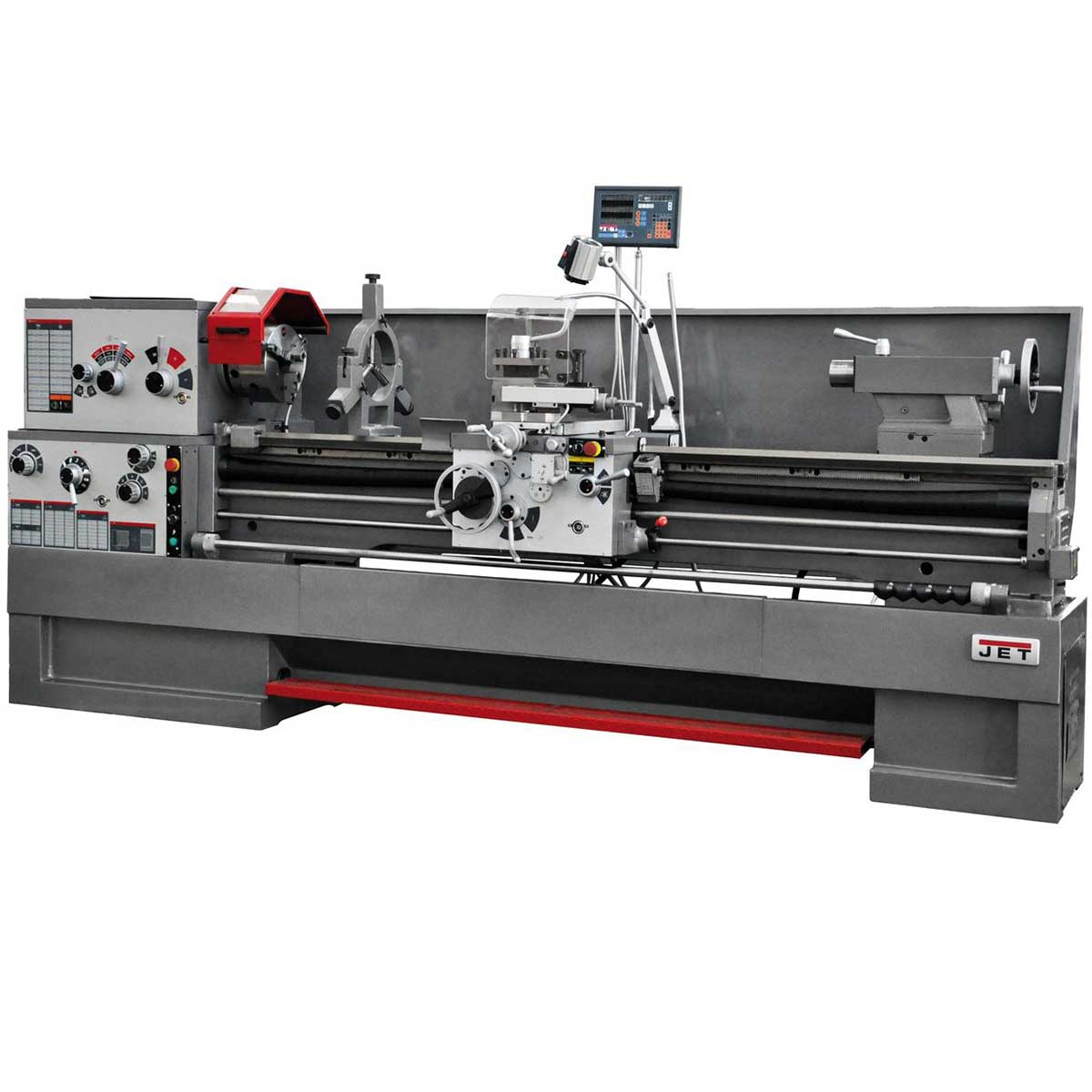

JET GH-1860 ZX DRO RFS Токарно-винторезный станок серии ZX

Описание

Скоростной высокоточный станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap (с ограничением по длине 310 мм).

В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0,01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.

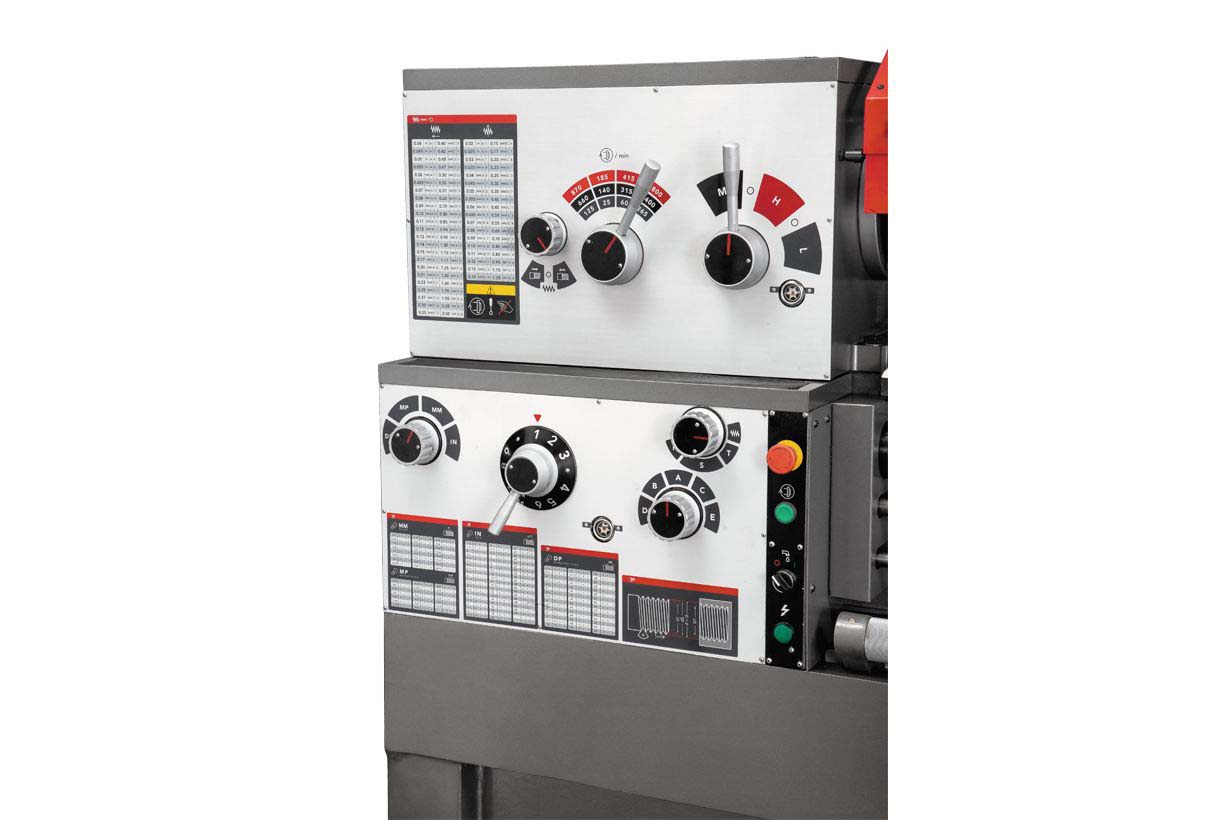

Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна

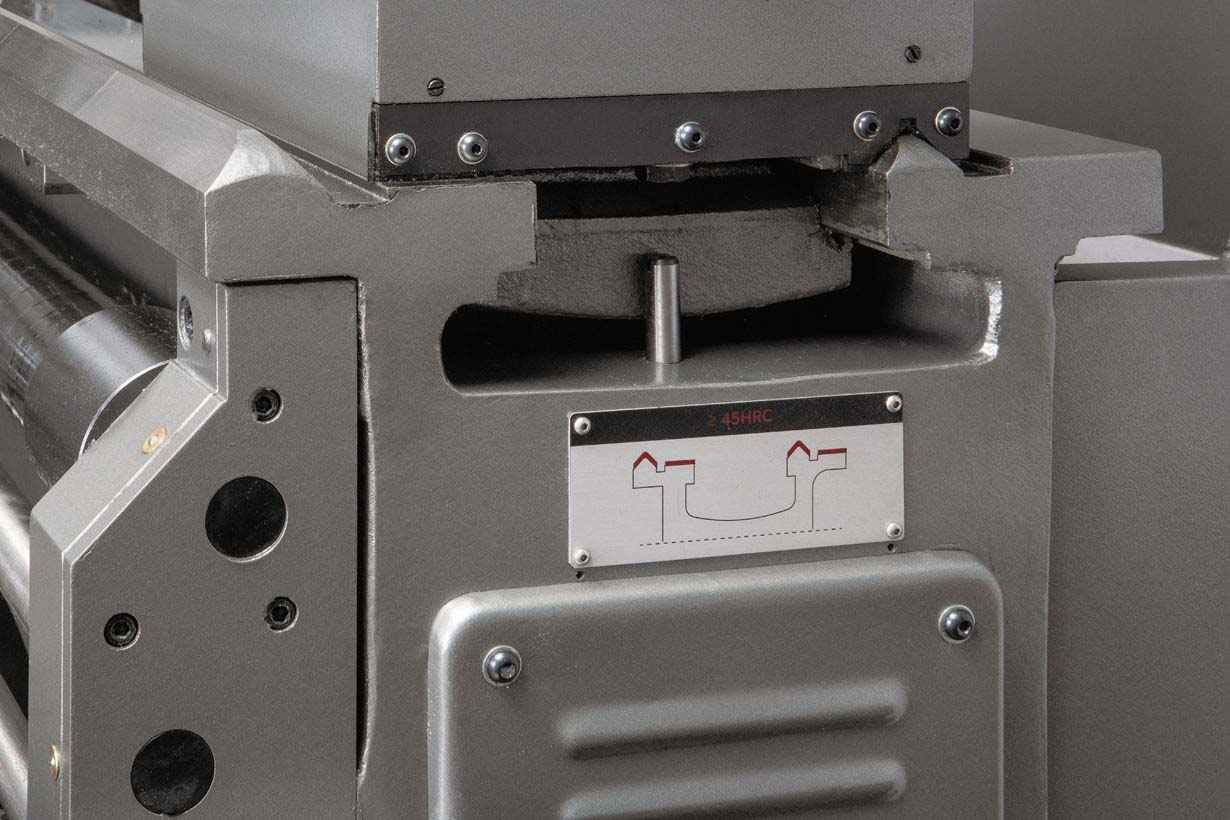

• Закаленные и отшлифованные направляющие станины

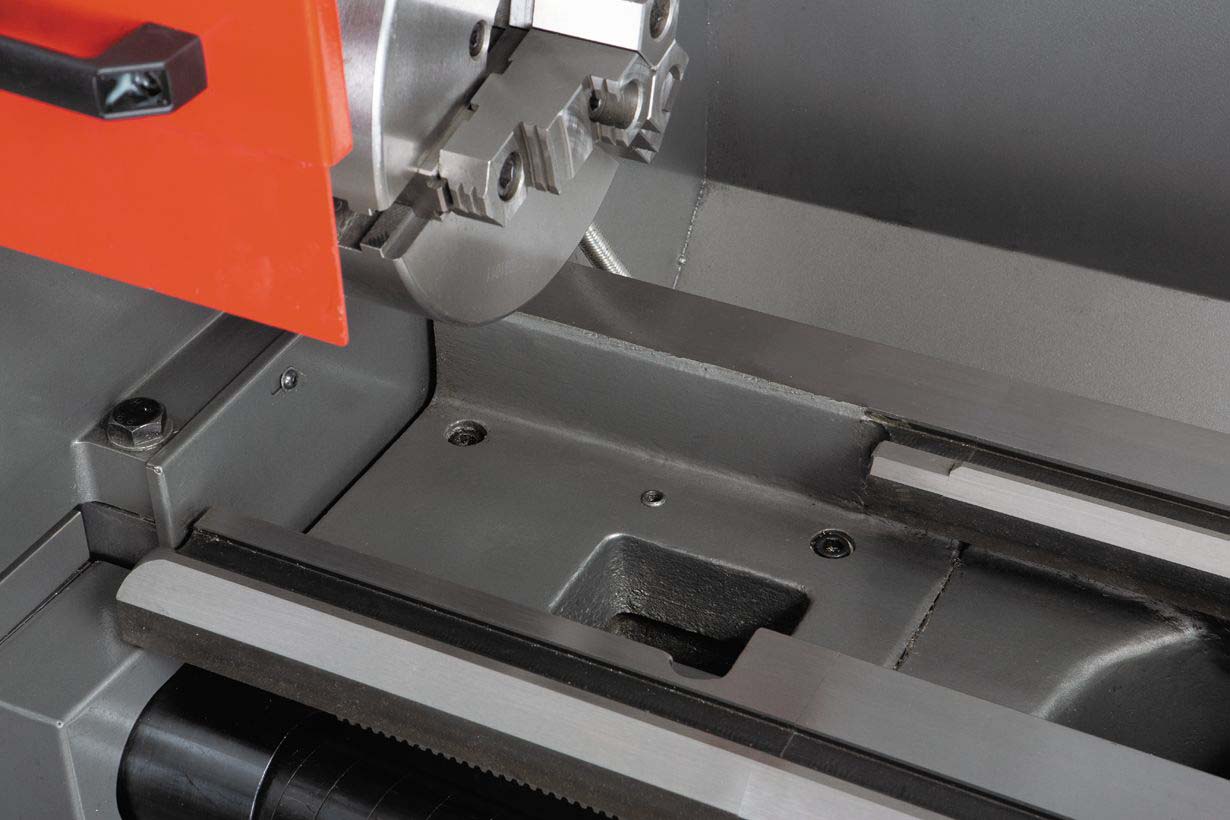

• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Механизм привода шпинделя постоянно работает в масляной ванне
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

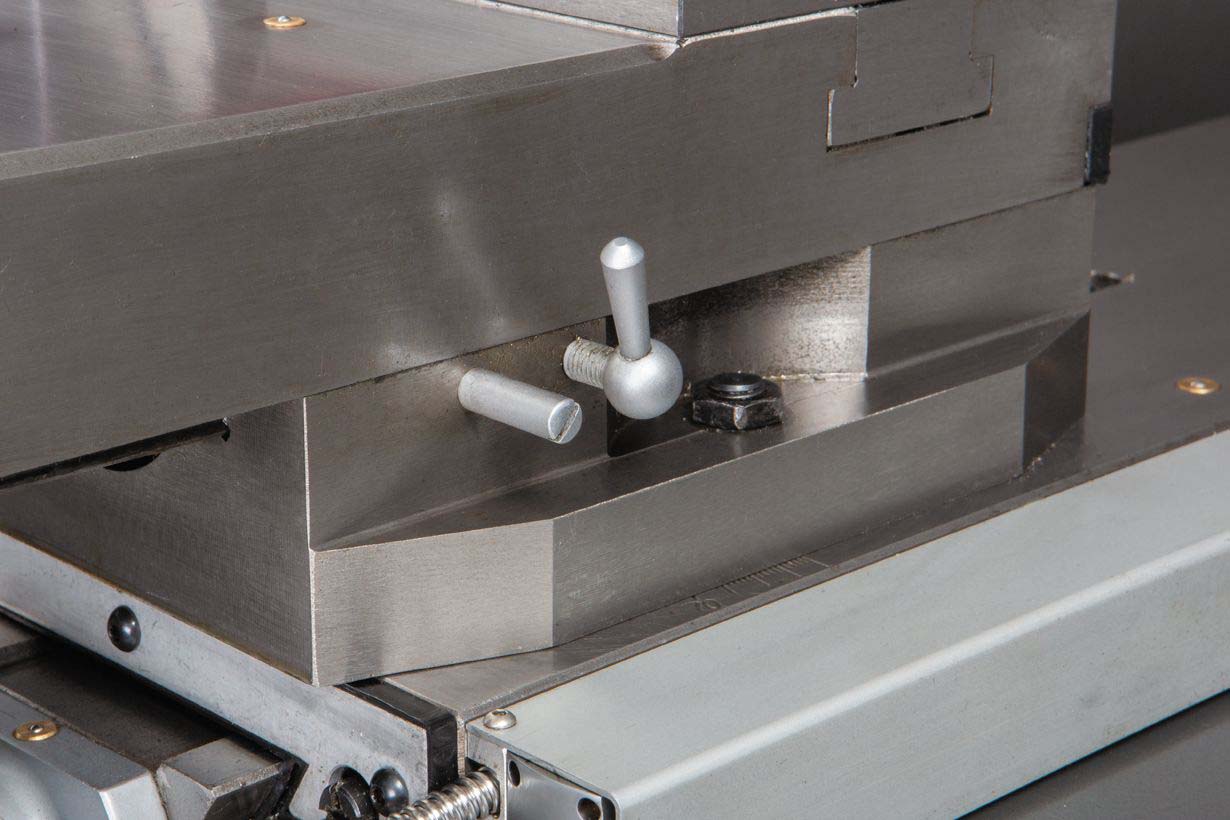

• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

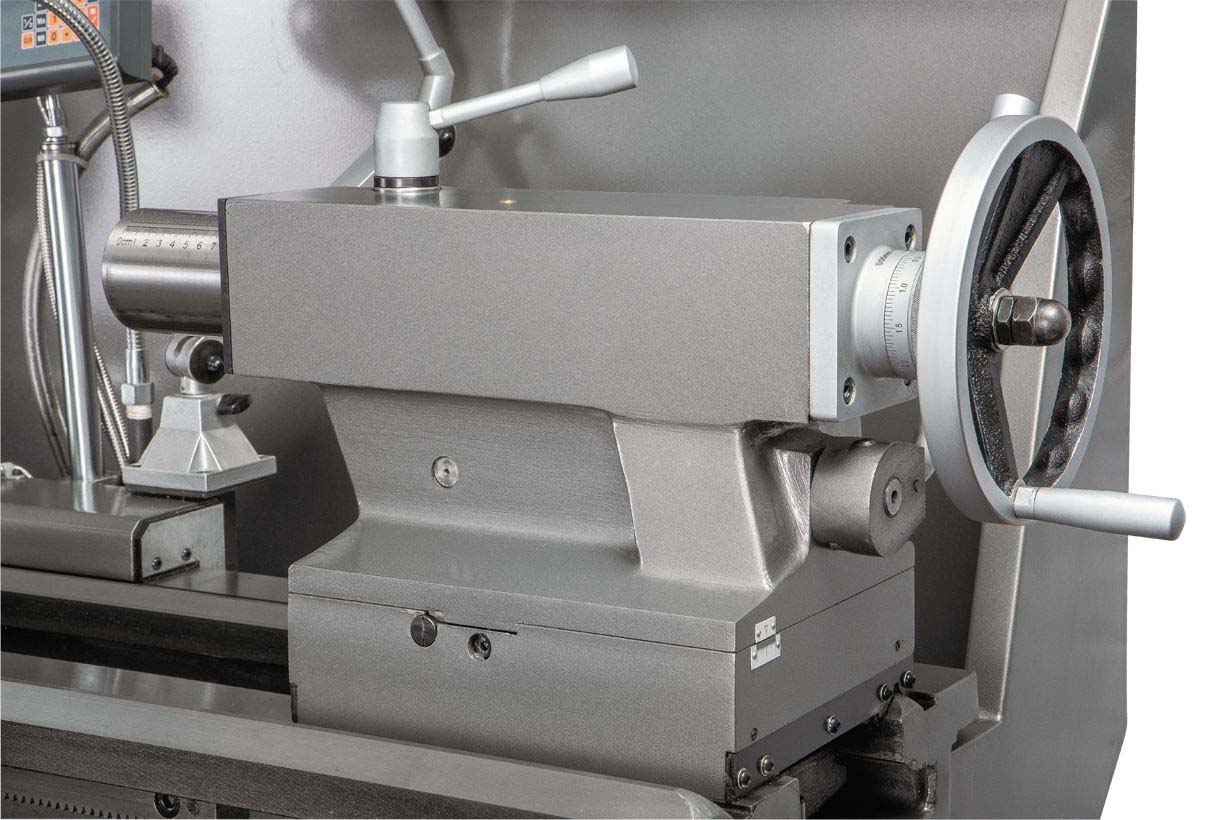

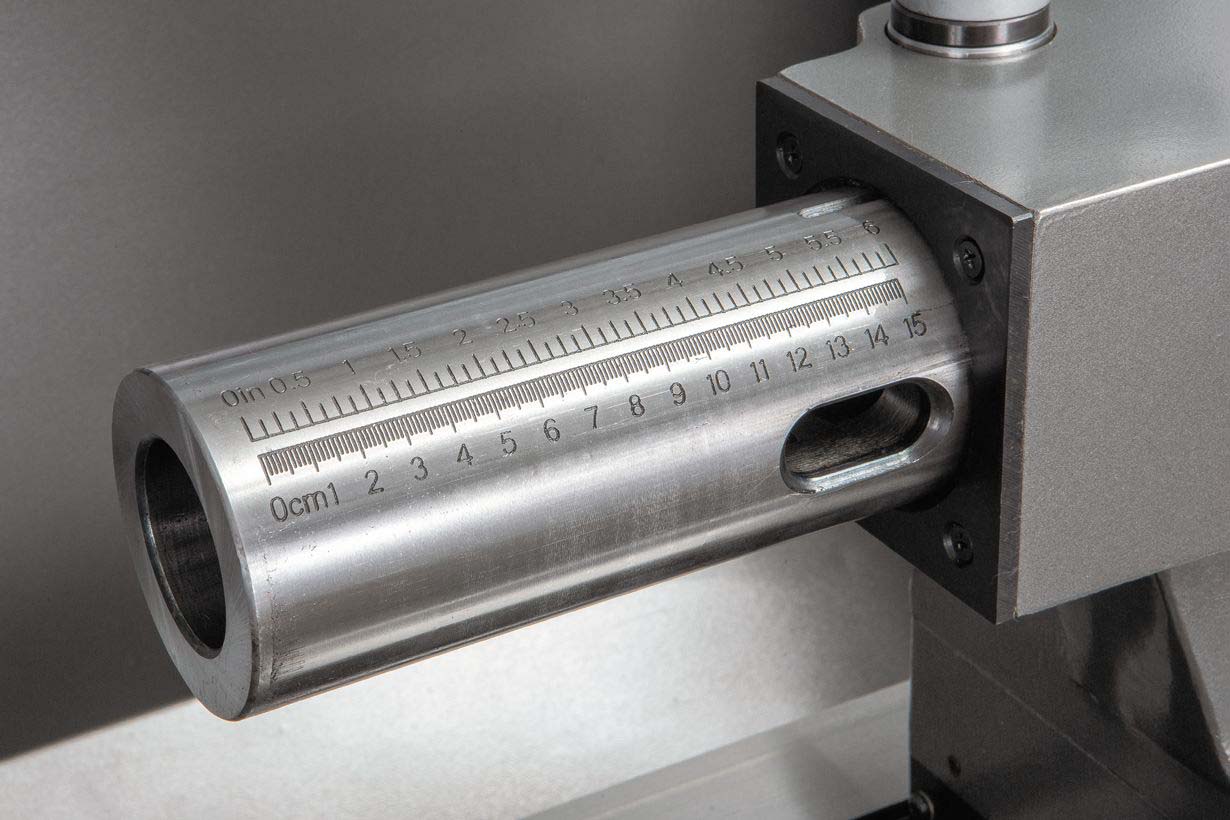

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками

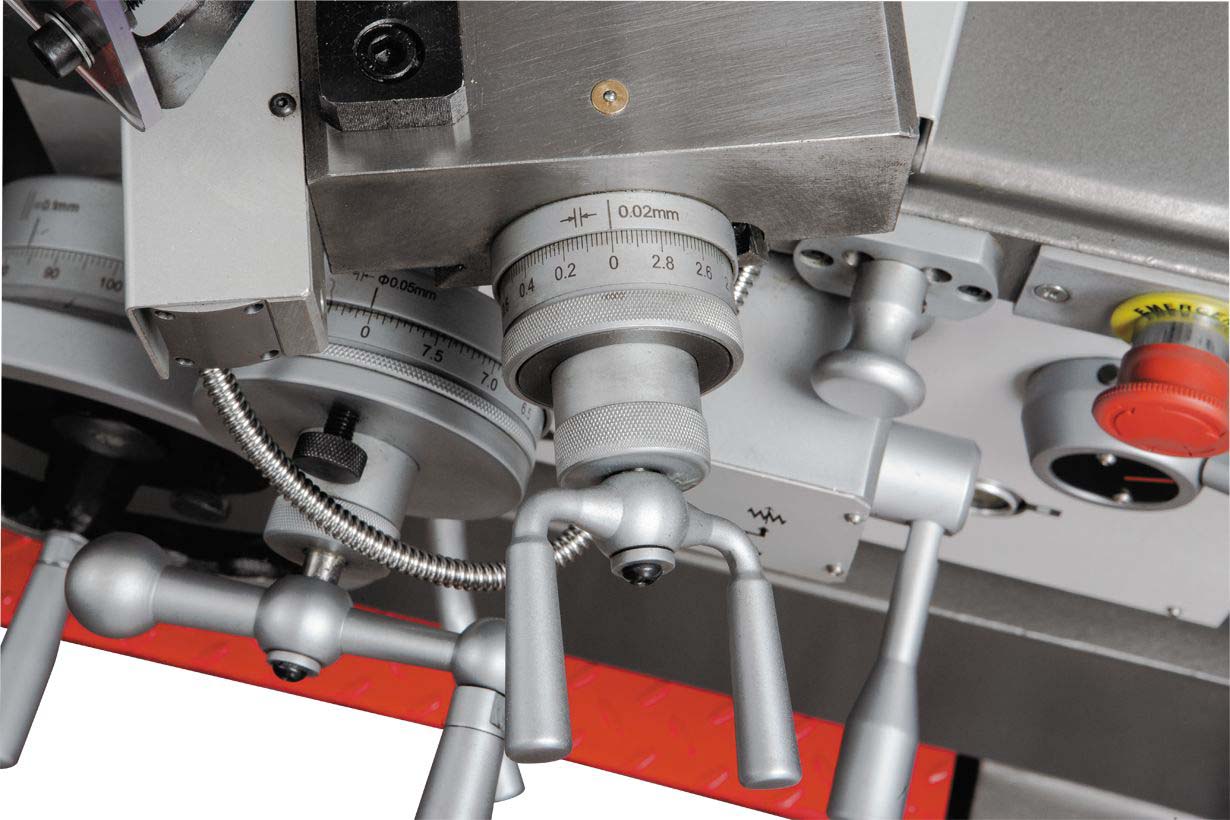

• Ускоренное продольное перемещение суппорта (RFS)
• Современный аналог 1К62

• 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø300 мм
• Планшайба Ø400 мм
• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Невращающийся упорный центр МК-5
• Переходная втулка МК-7 / МК-5
• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка

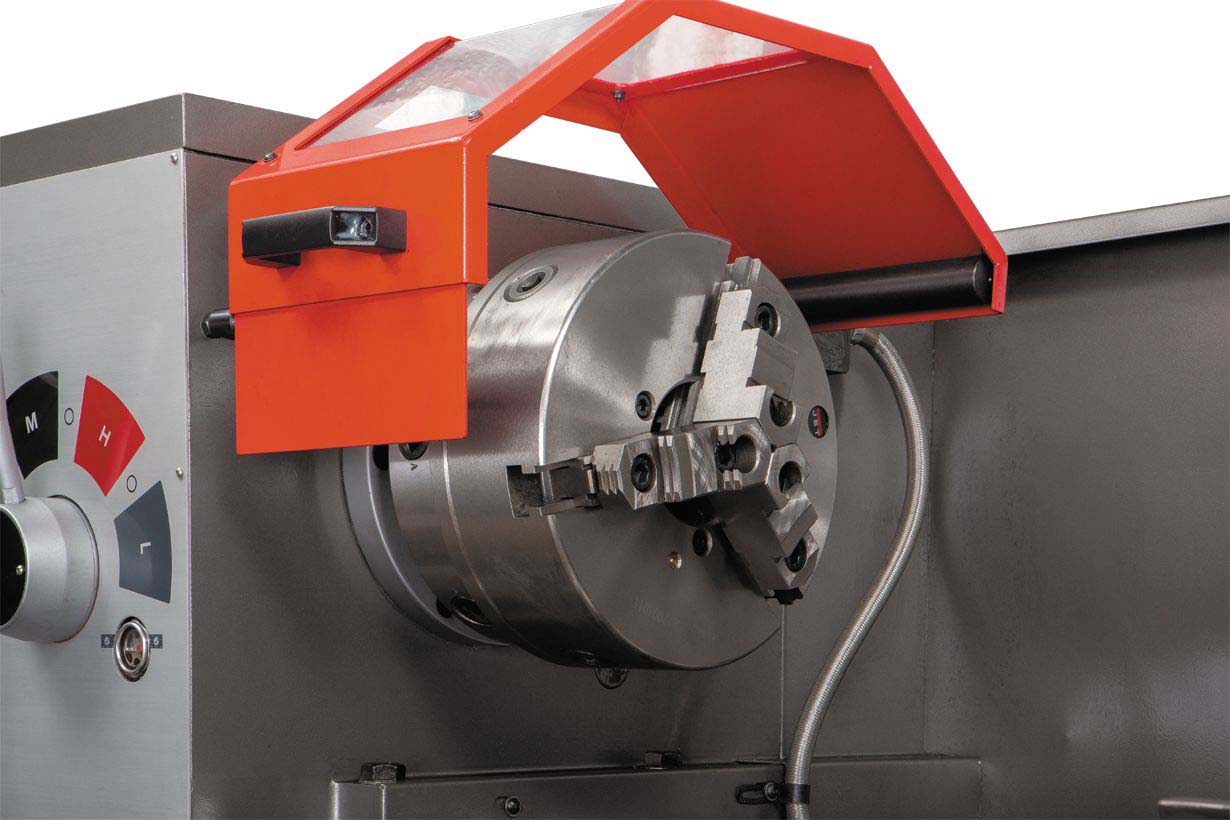

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя

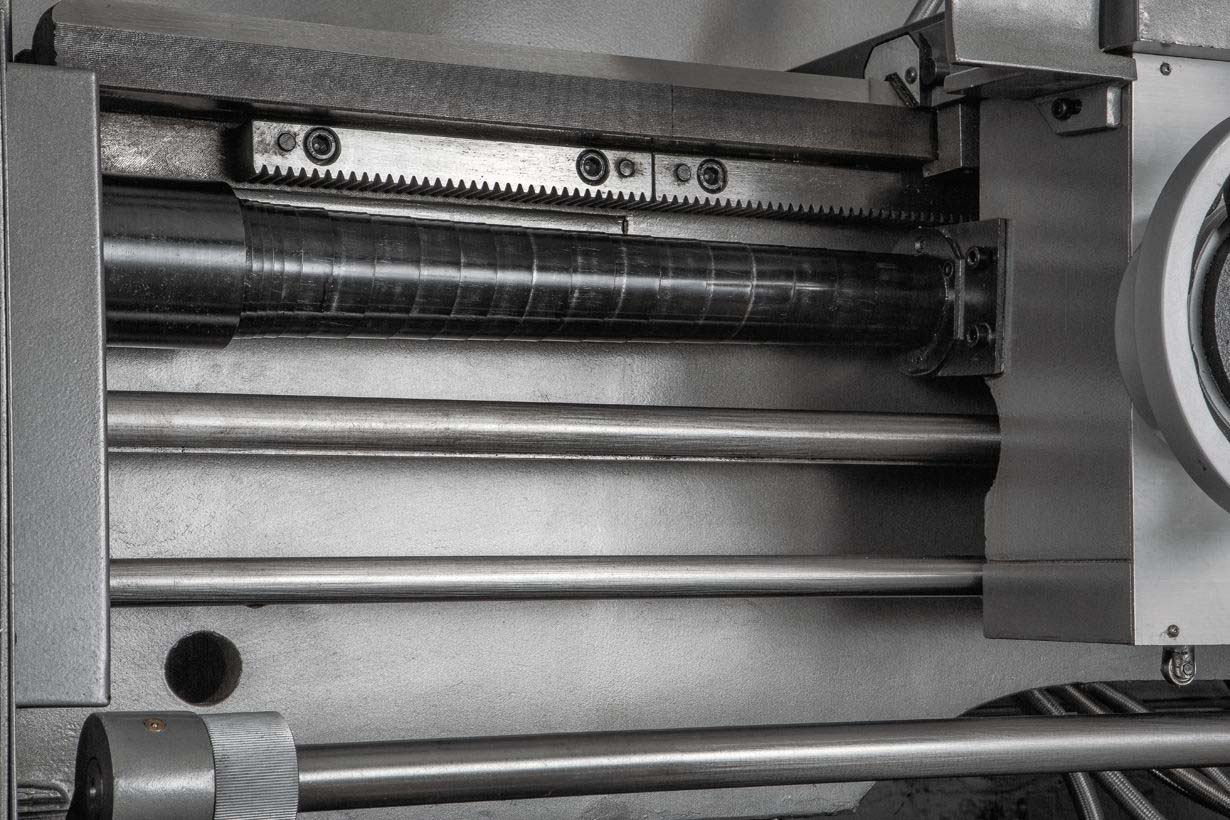

• Защита ходового винта

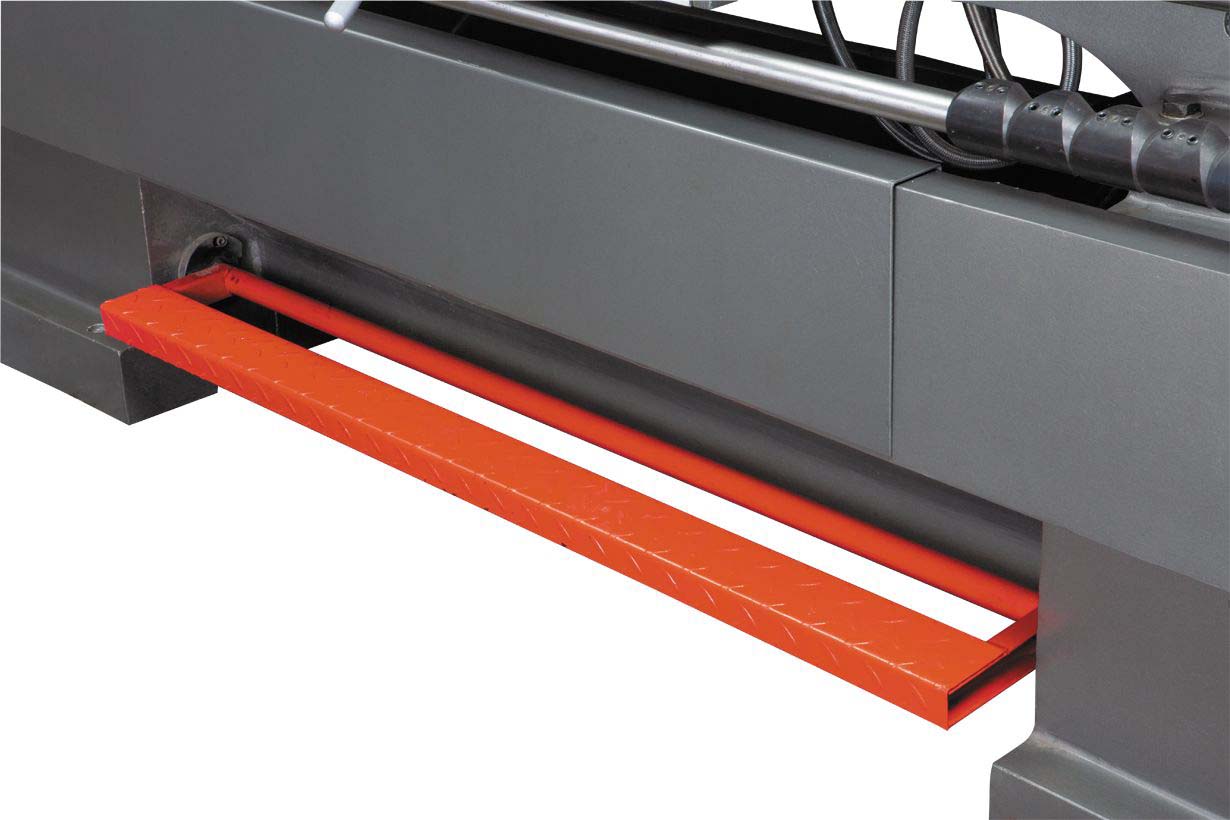

• Ножной тормоз шпинделя с концевым выключателем

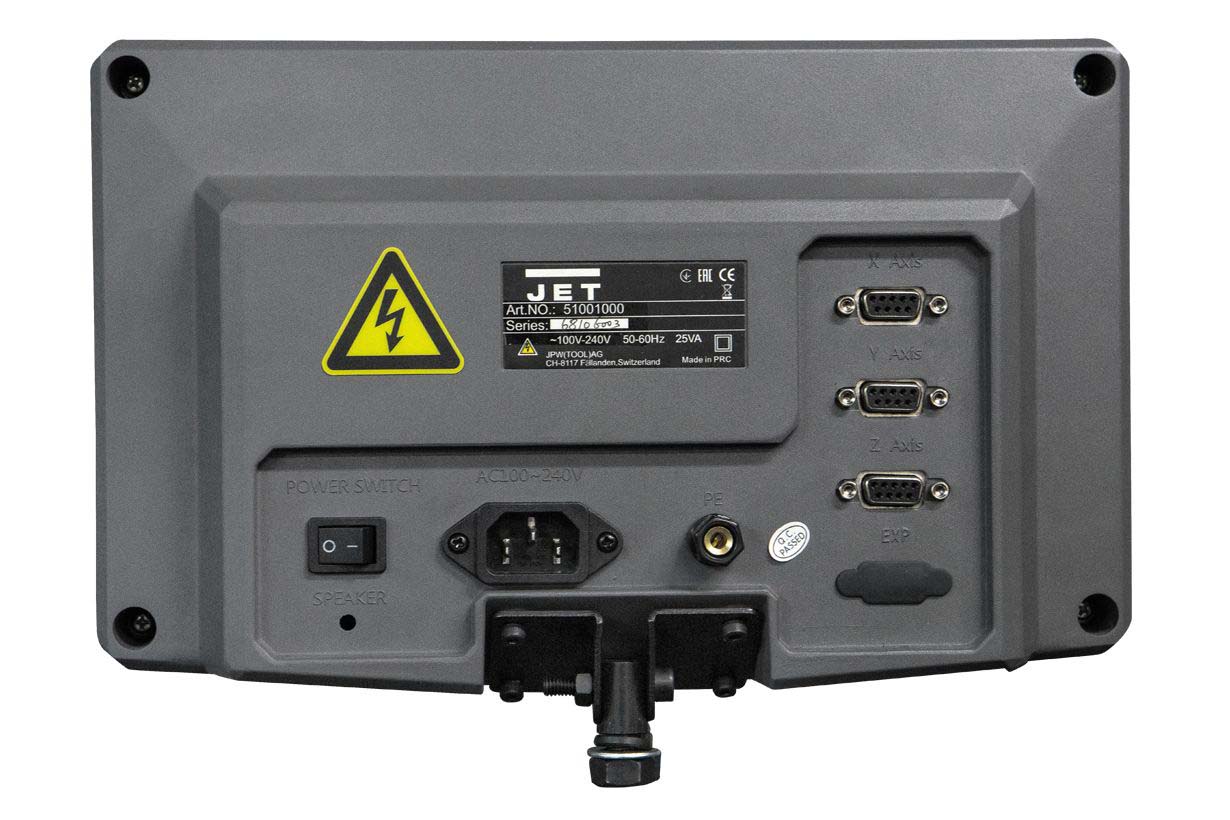

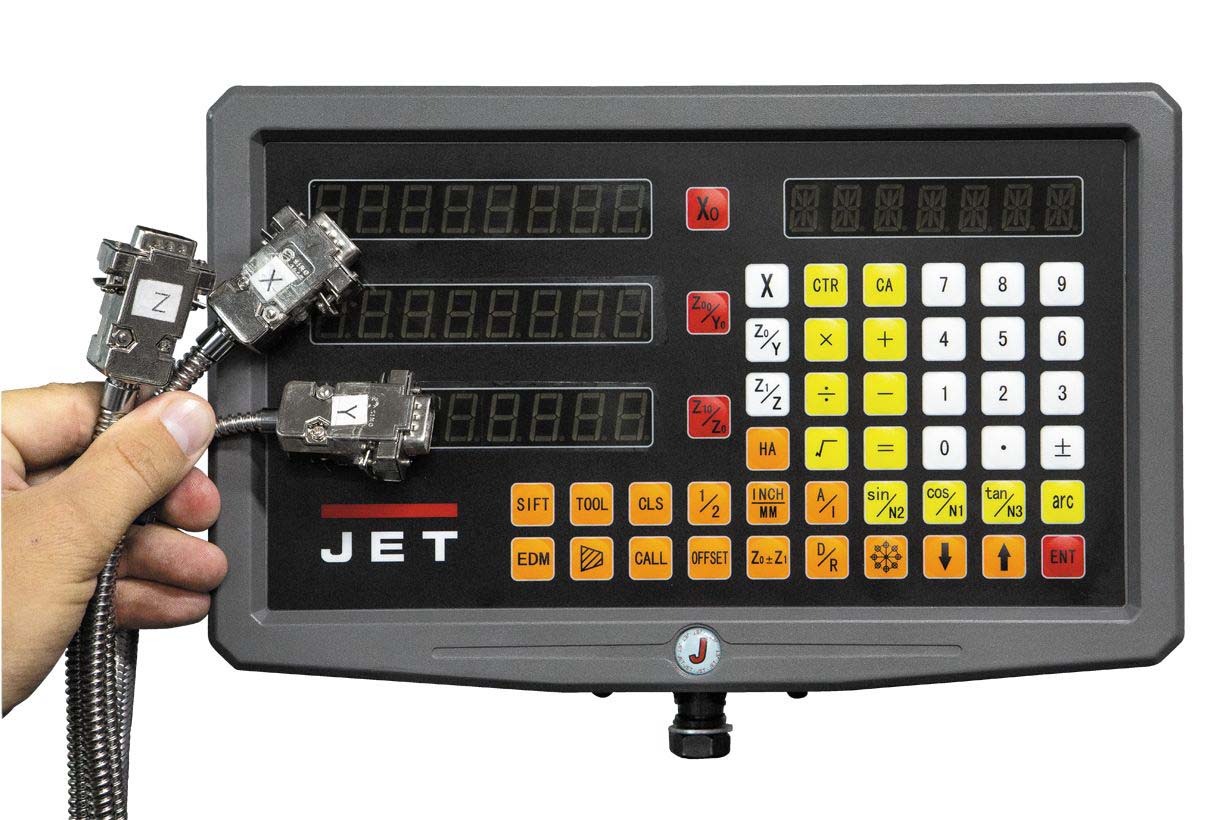

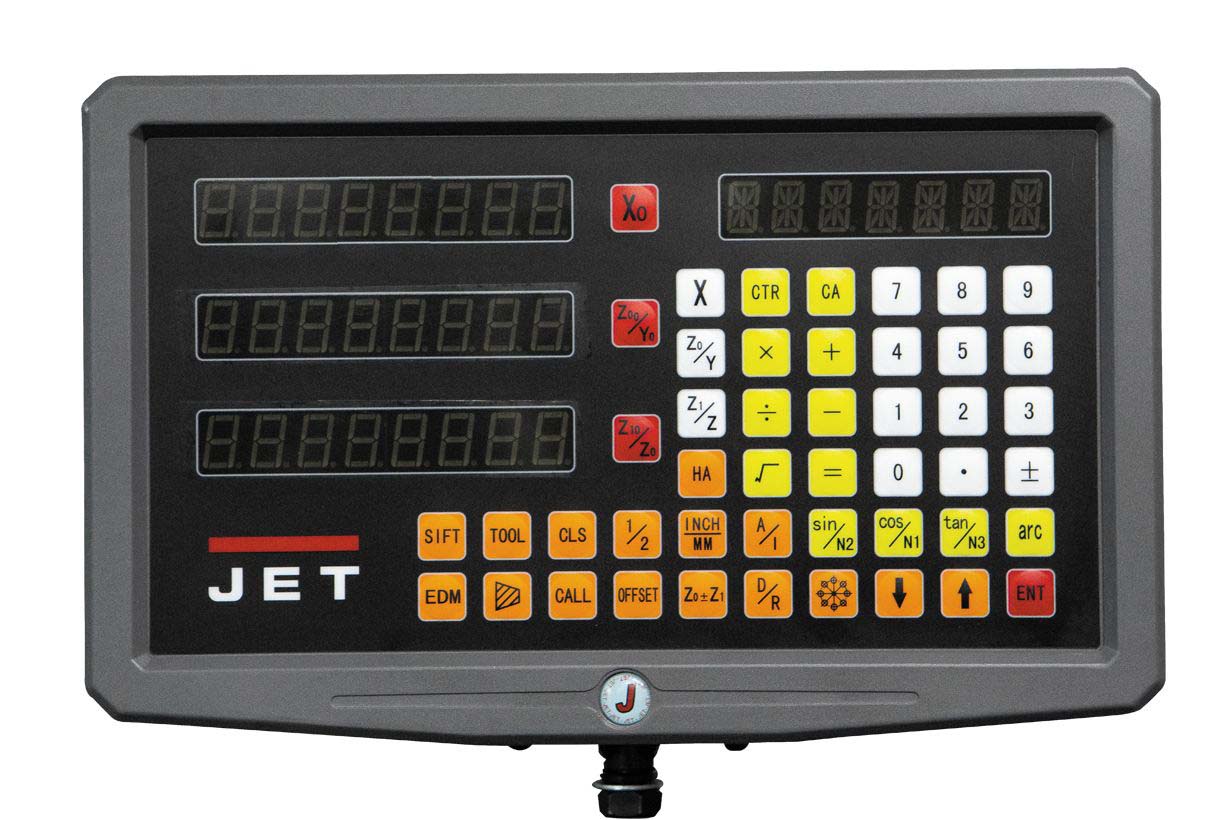

• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

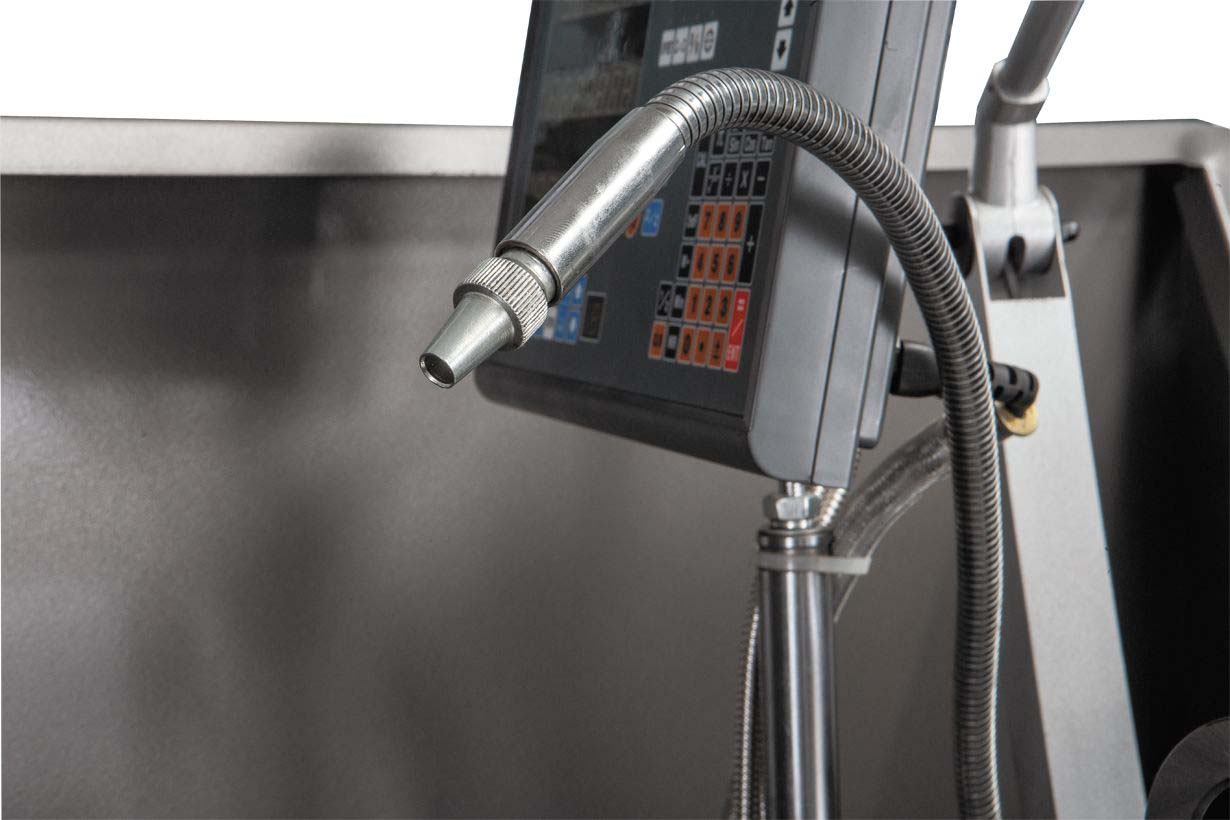

• Система подвода СОЖ

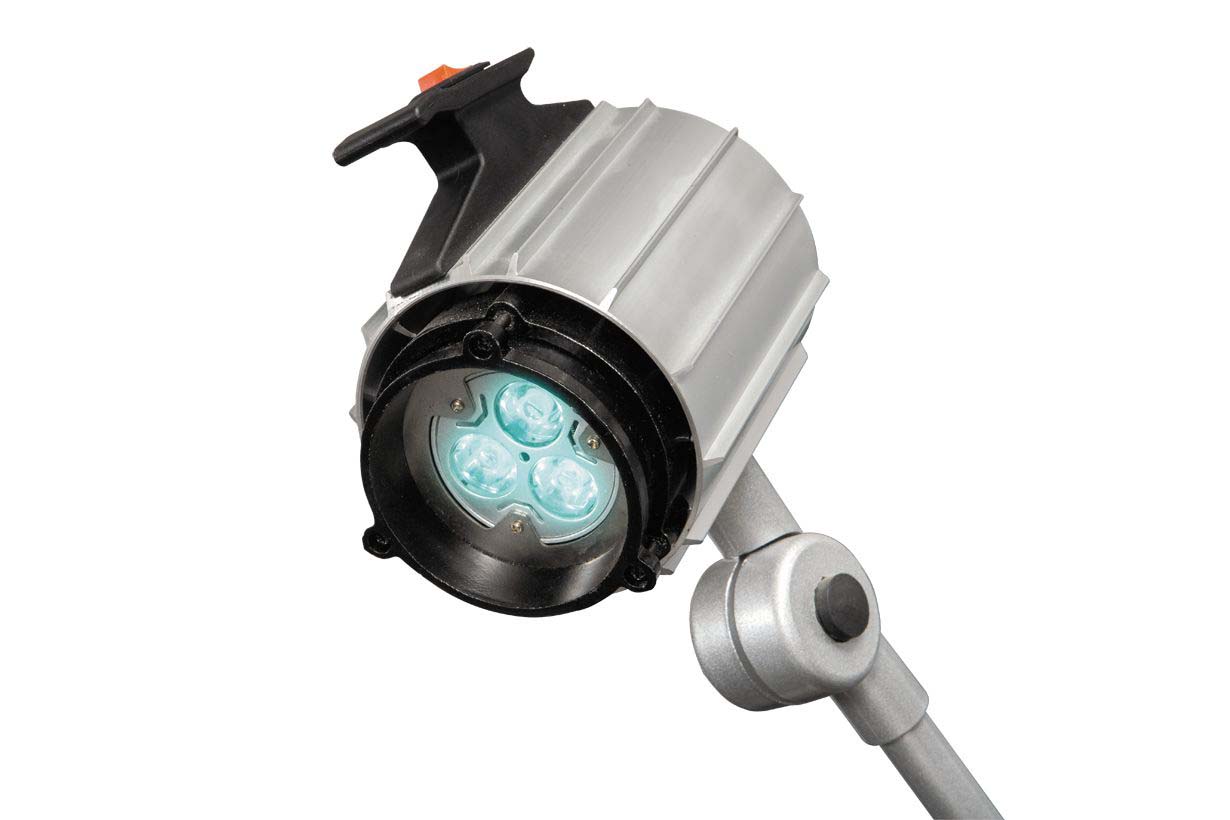

• Галогенная лампа местного освещения

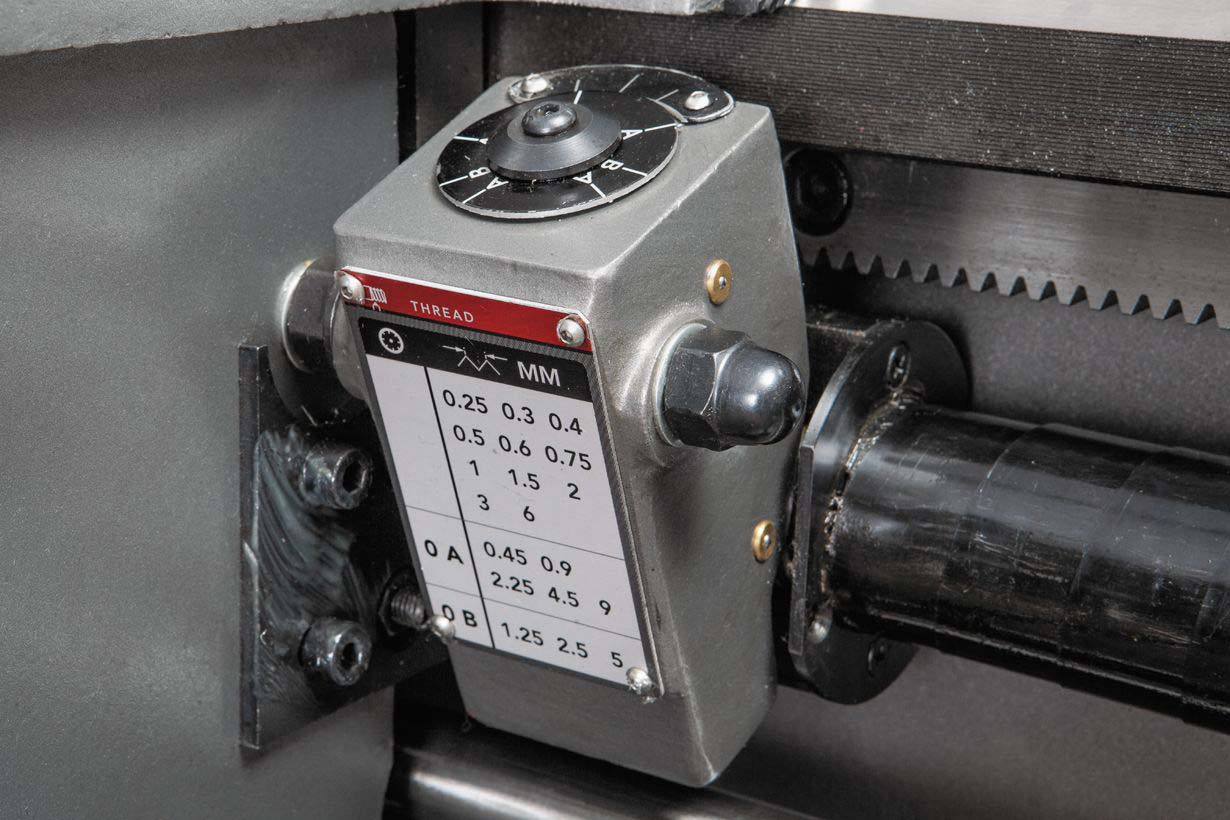

• Указатель резьбы
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

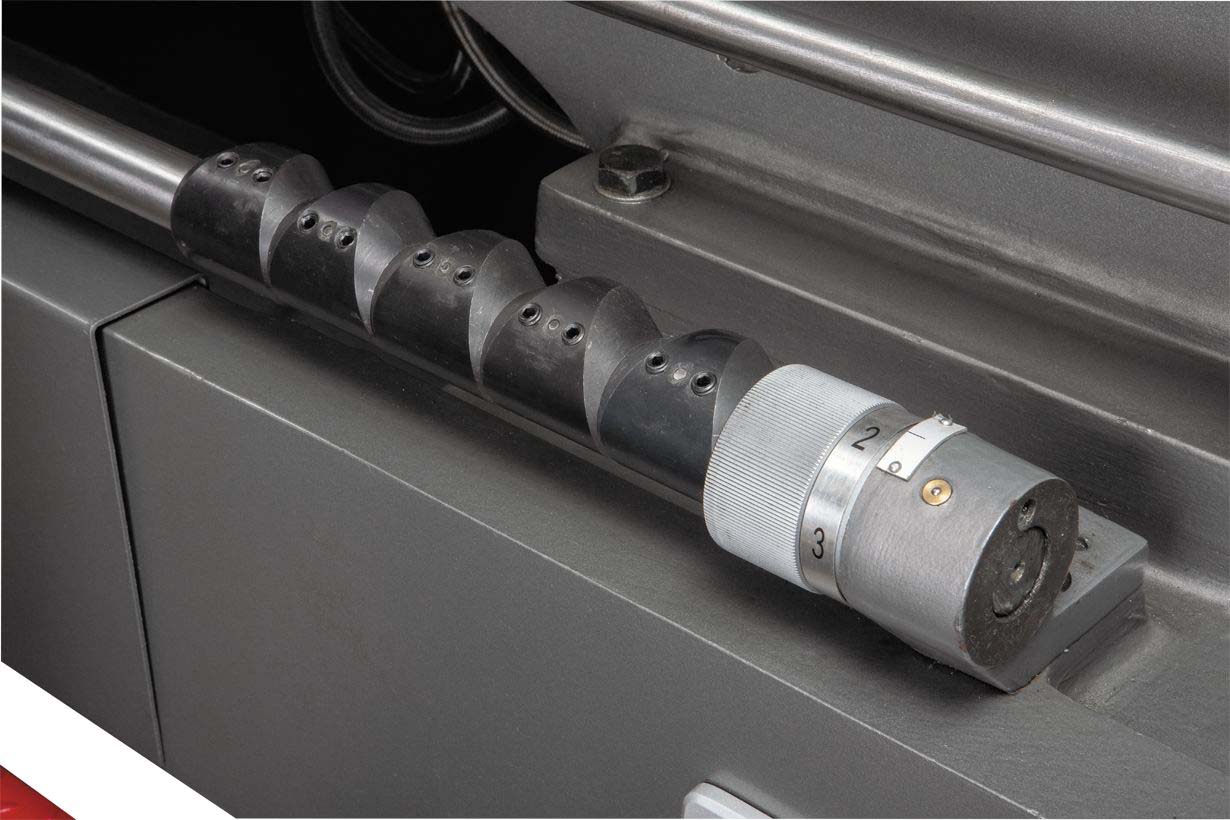

• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор
