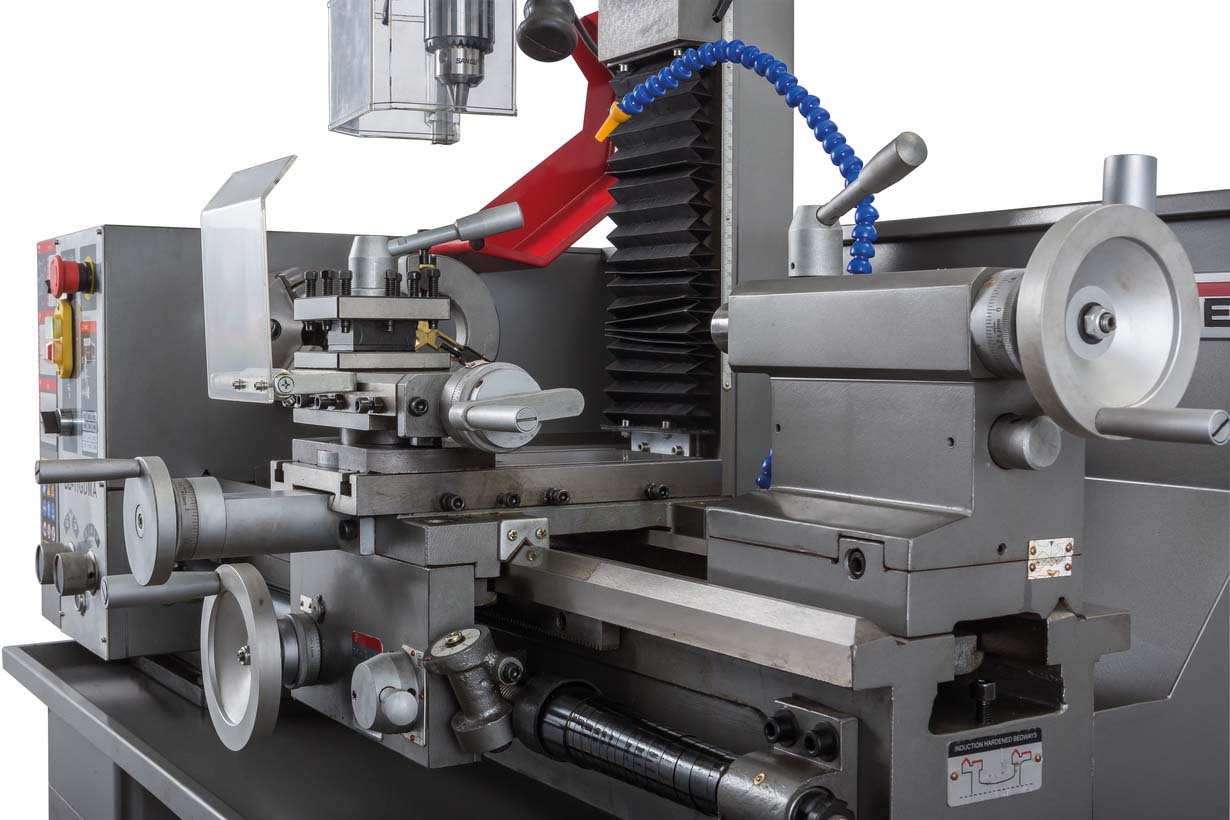

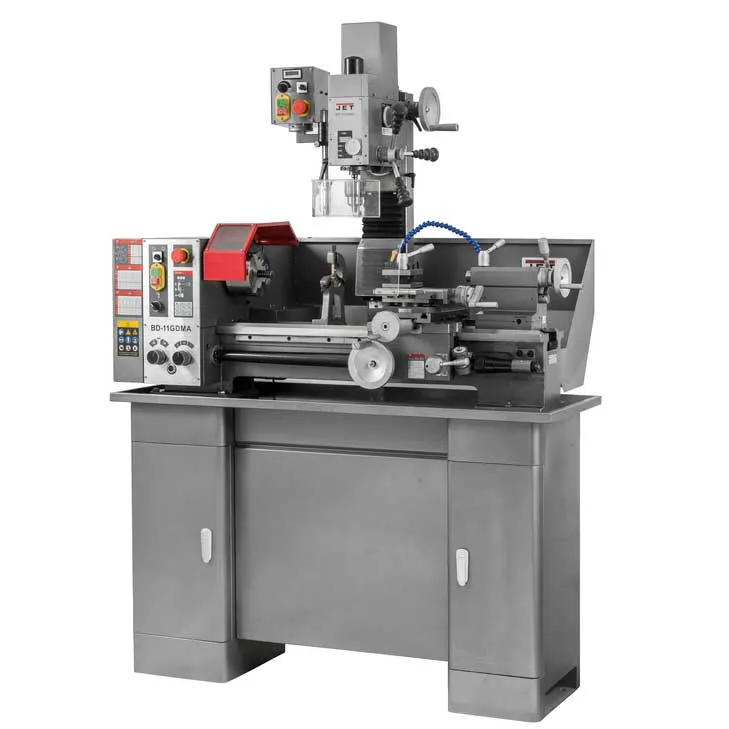

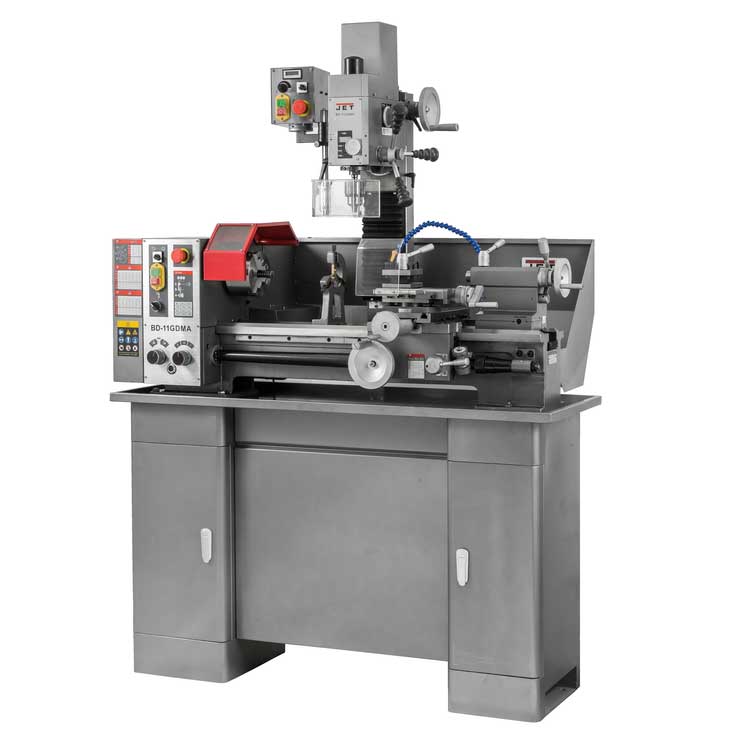

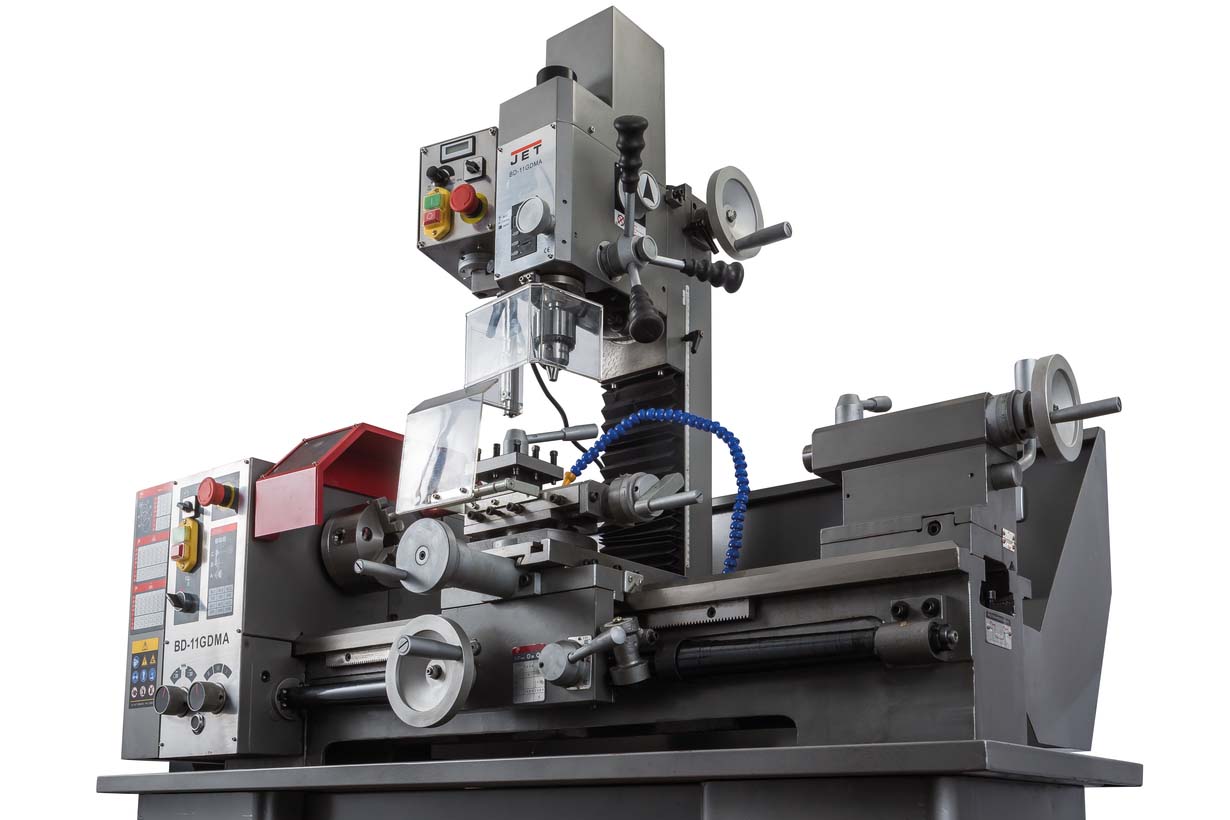

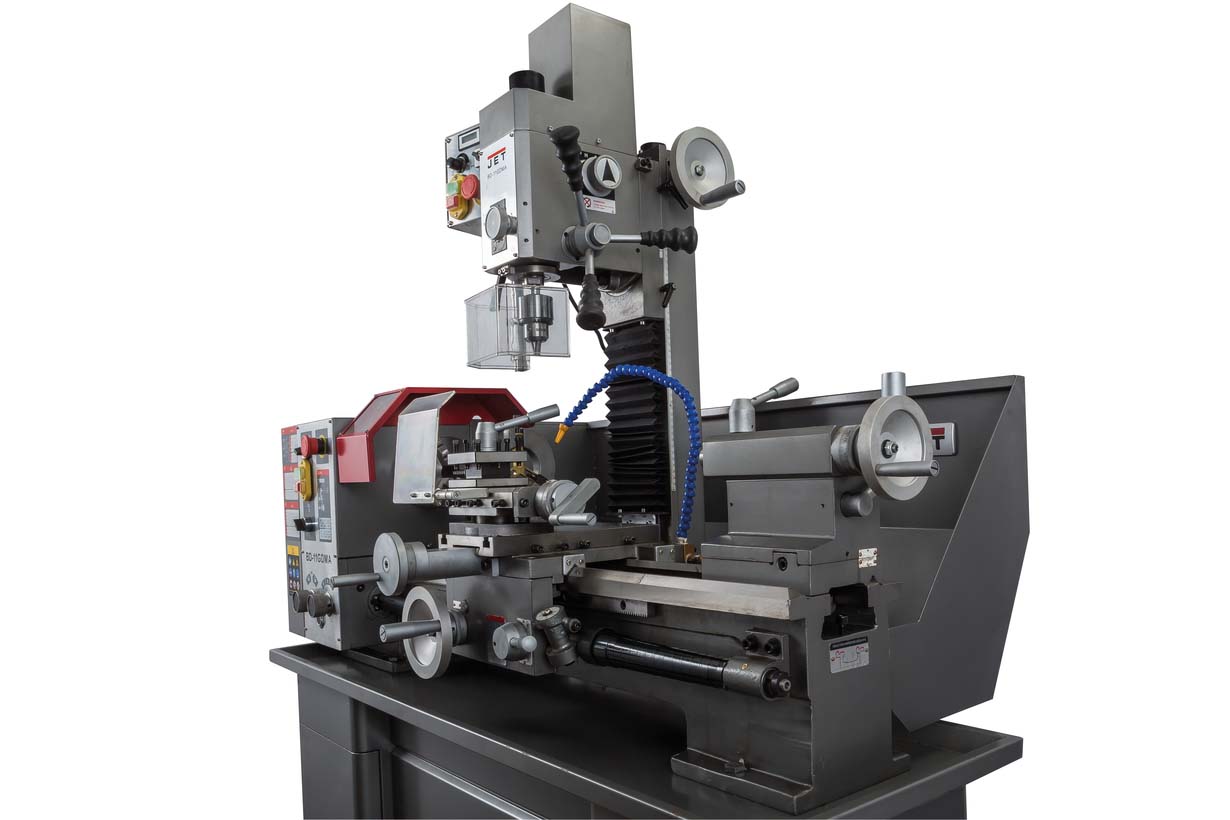

JET BD-11GDMA Универсальный токарный станок с фрезерной головой
JET
370 000 ₽ / шт.
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
- Предназначен для мелкосерийного производства
- Мощный асинхронный электродвигатель токарного шпинделя
- Возможность установки тисков для фрезерных работ

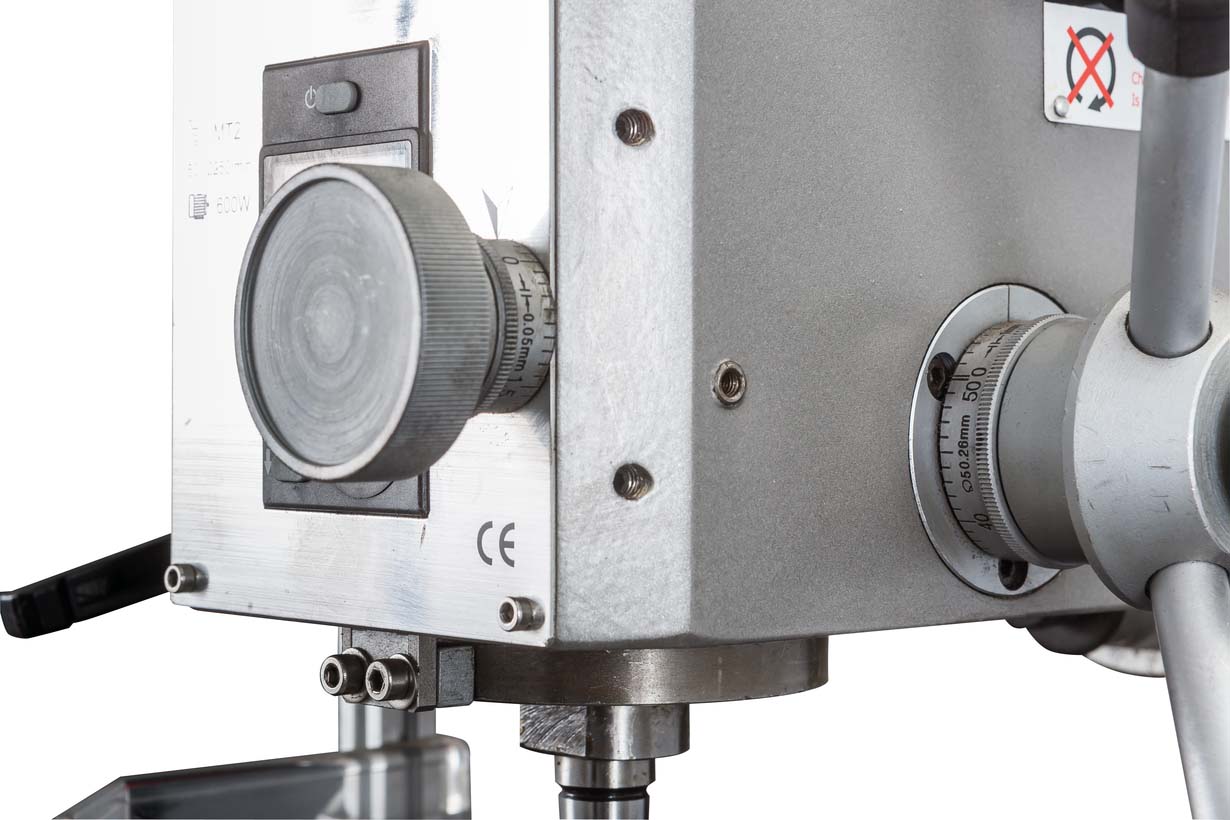

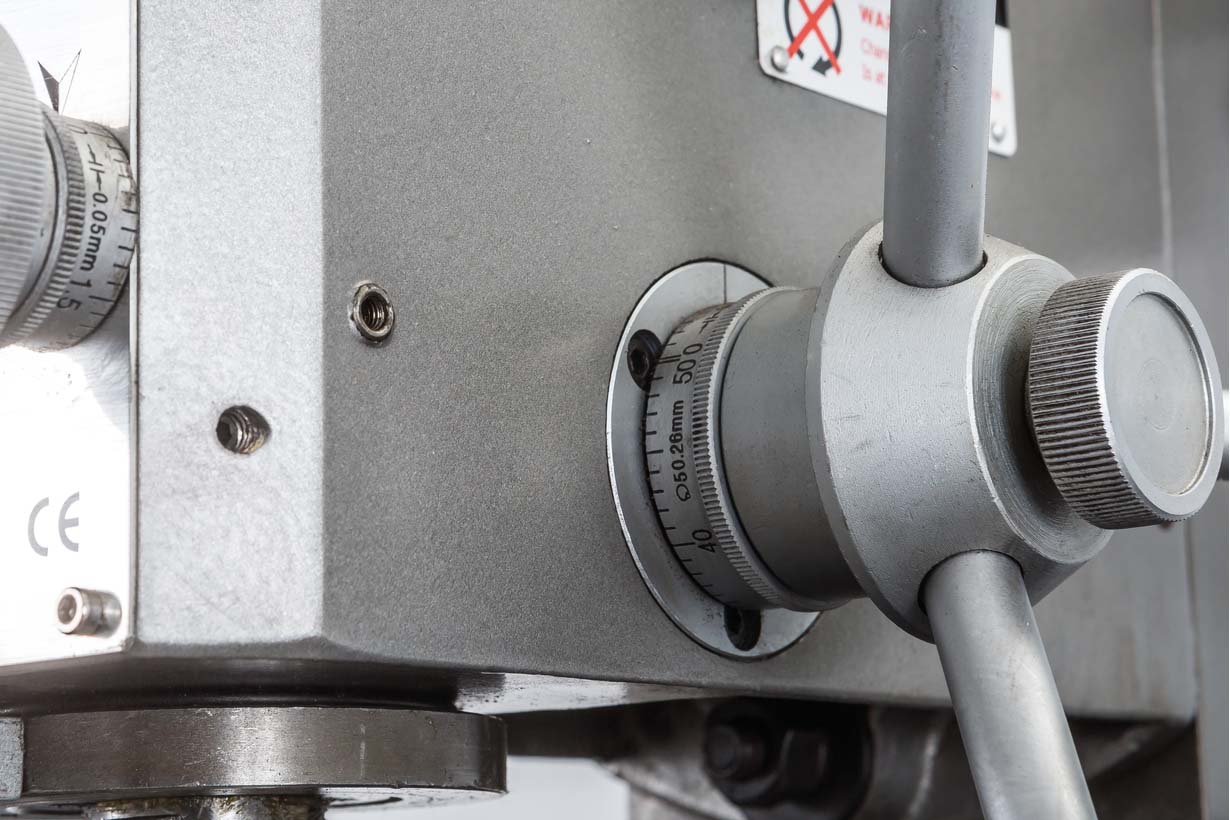

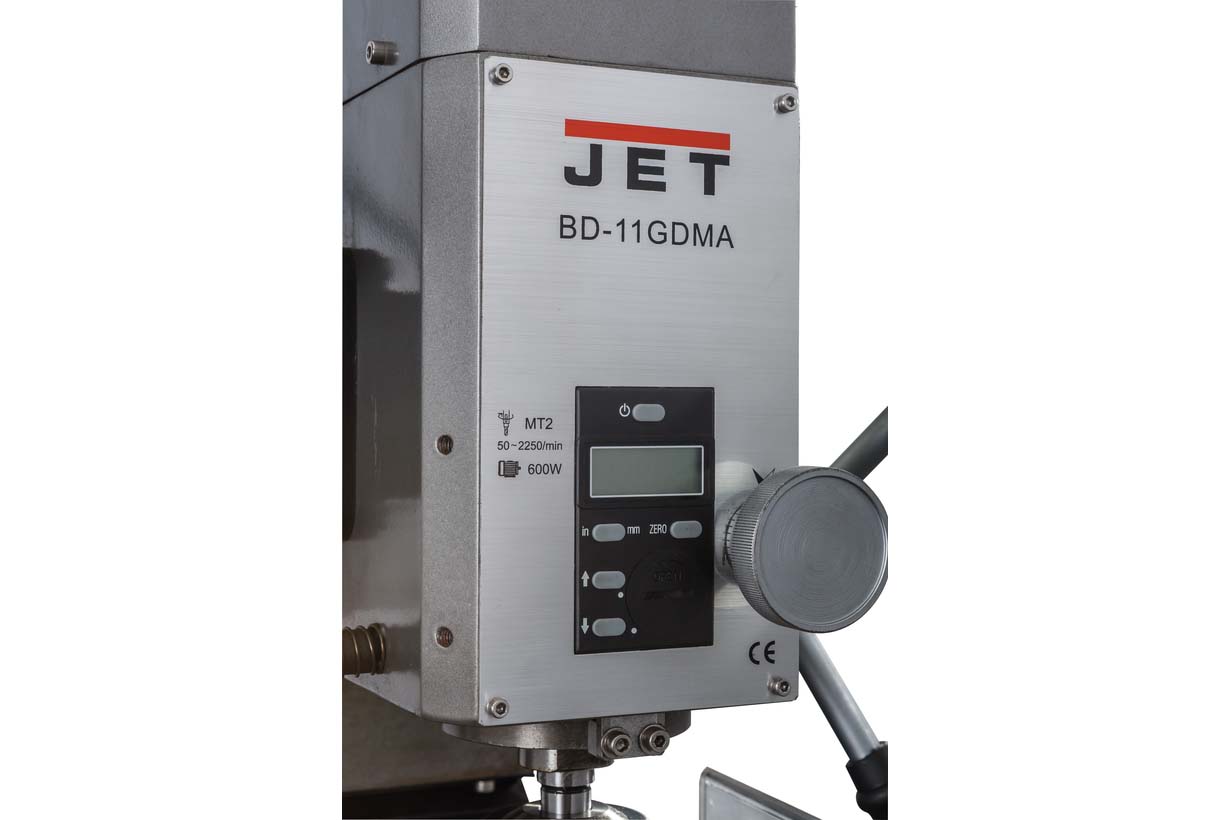

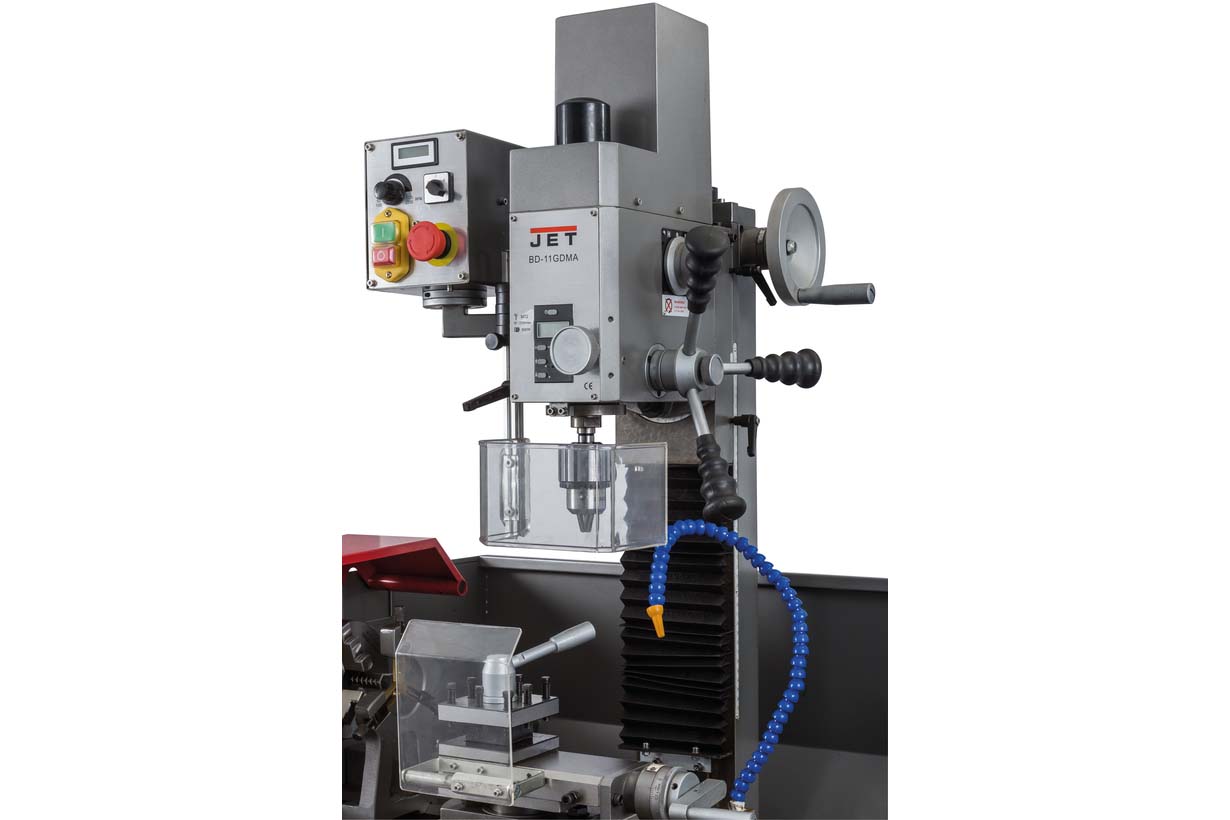

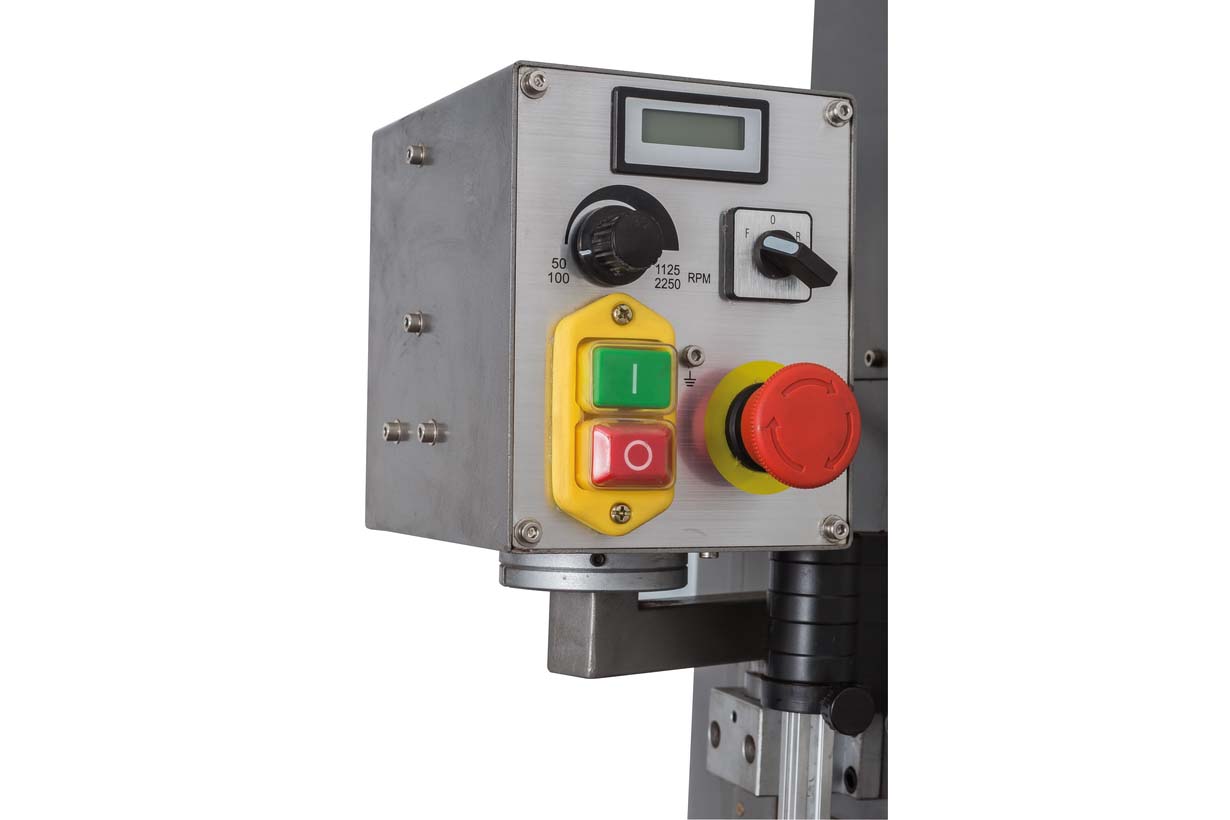

- Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении

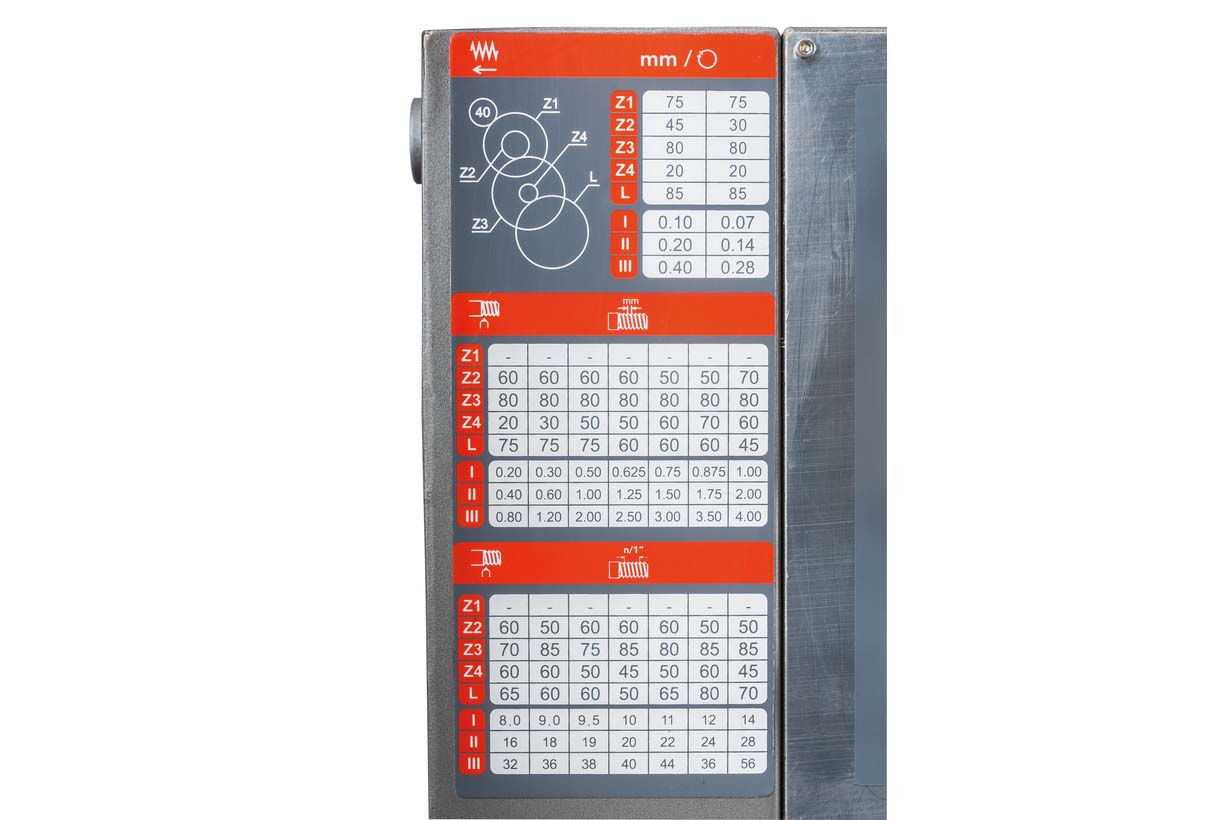

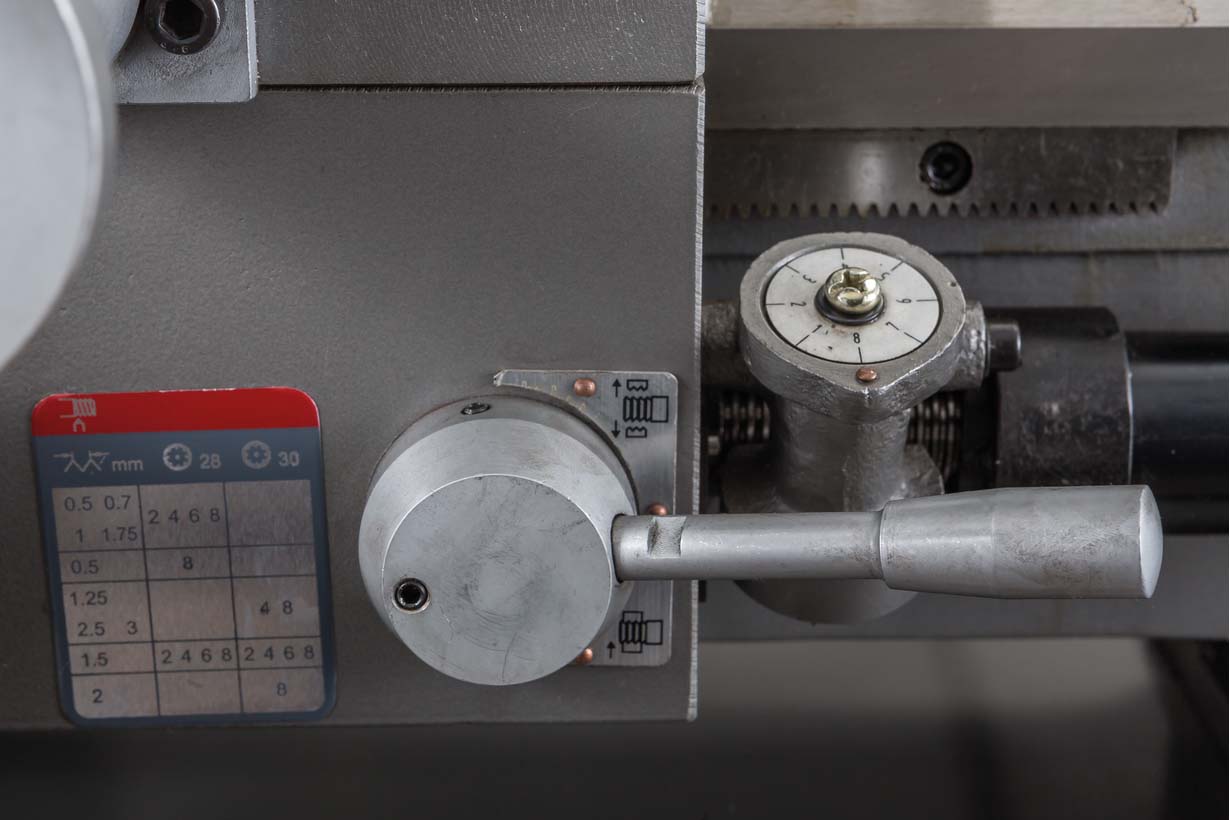

- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации
- Подача СОЖ и лампа местного освещения

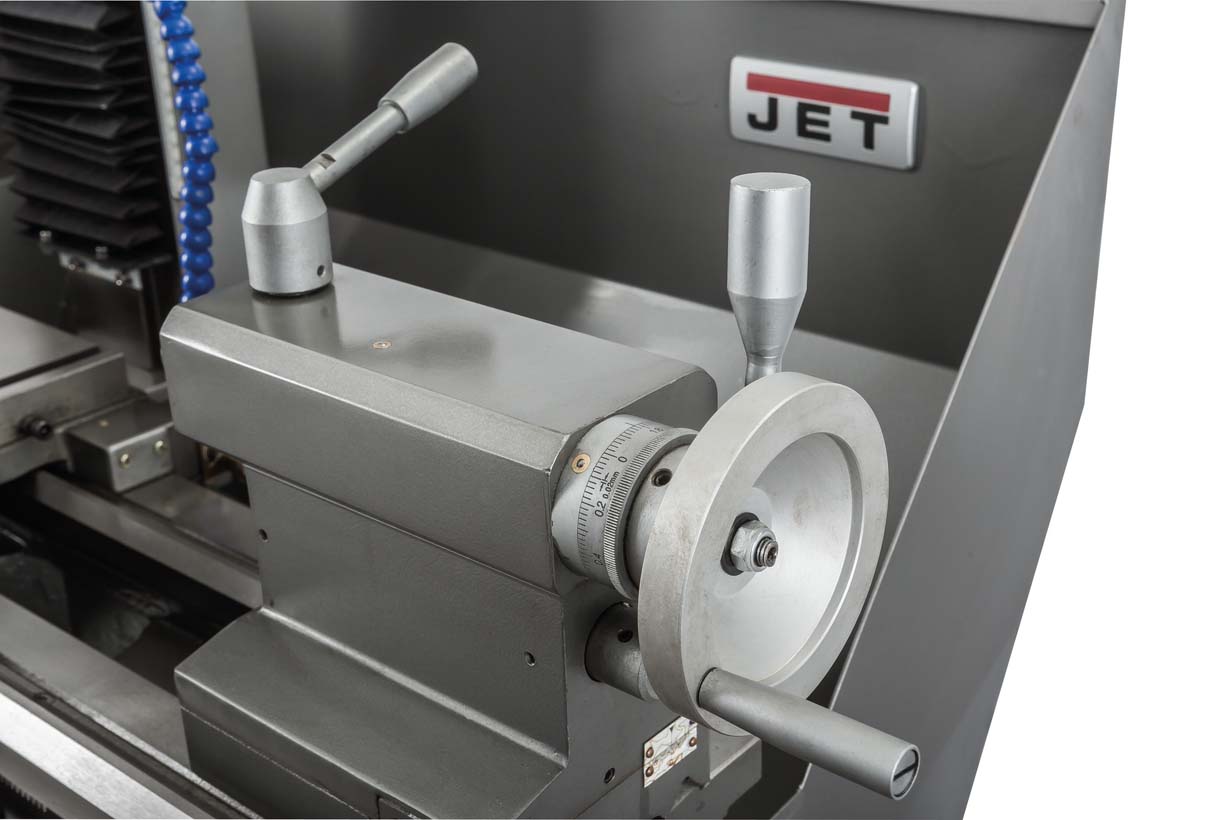

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Аналог ТВ-9
- Невращающийся центр МК-4
- Невращающийся центр МК-2
- Вращающийся центр МК-2

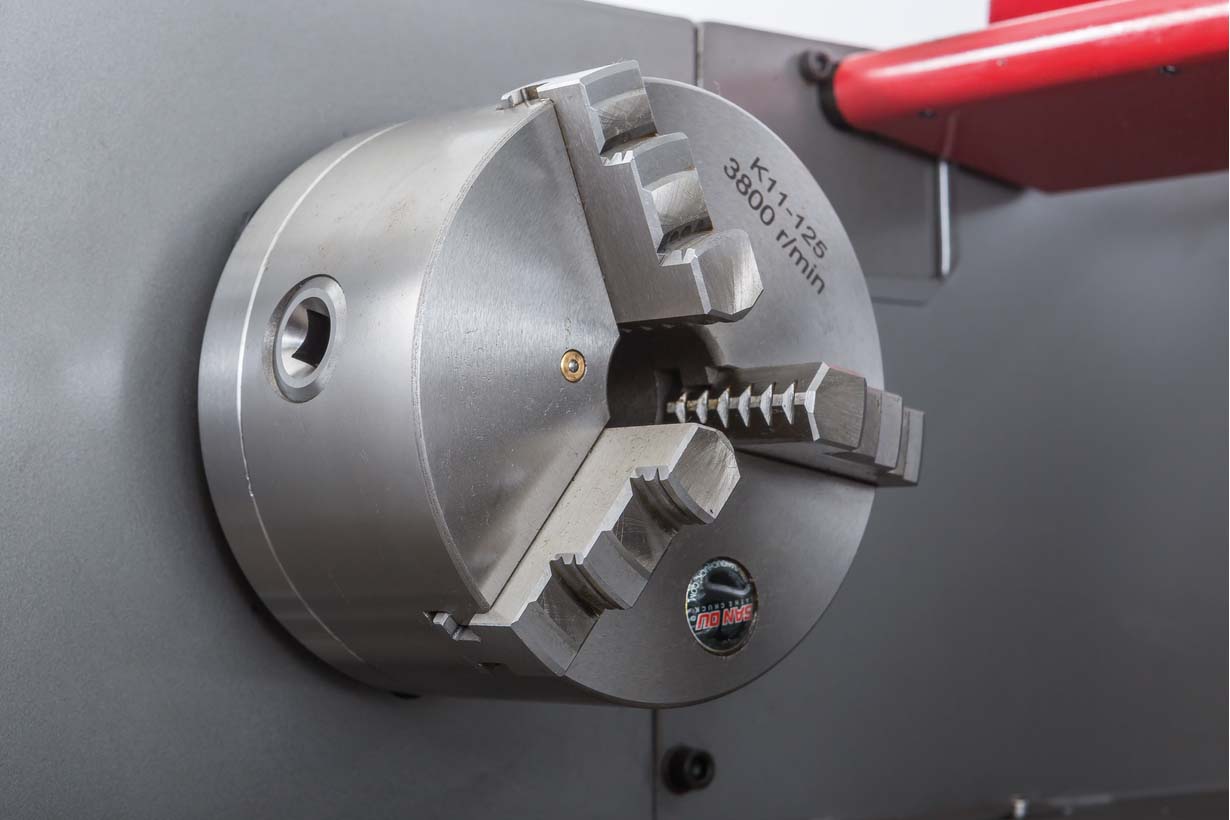

- 3-x кулачковый патрон 125 мм с обратными кулачками

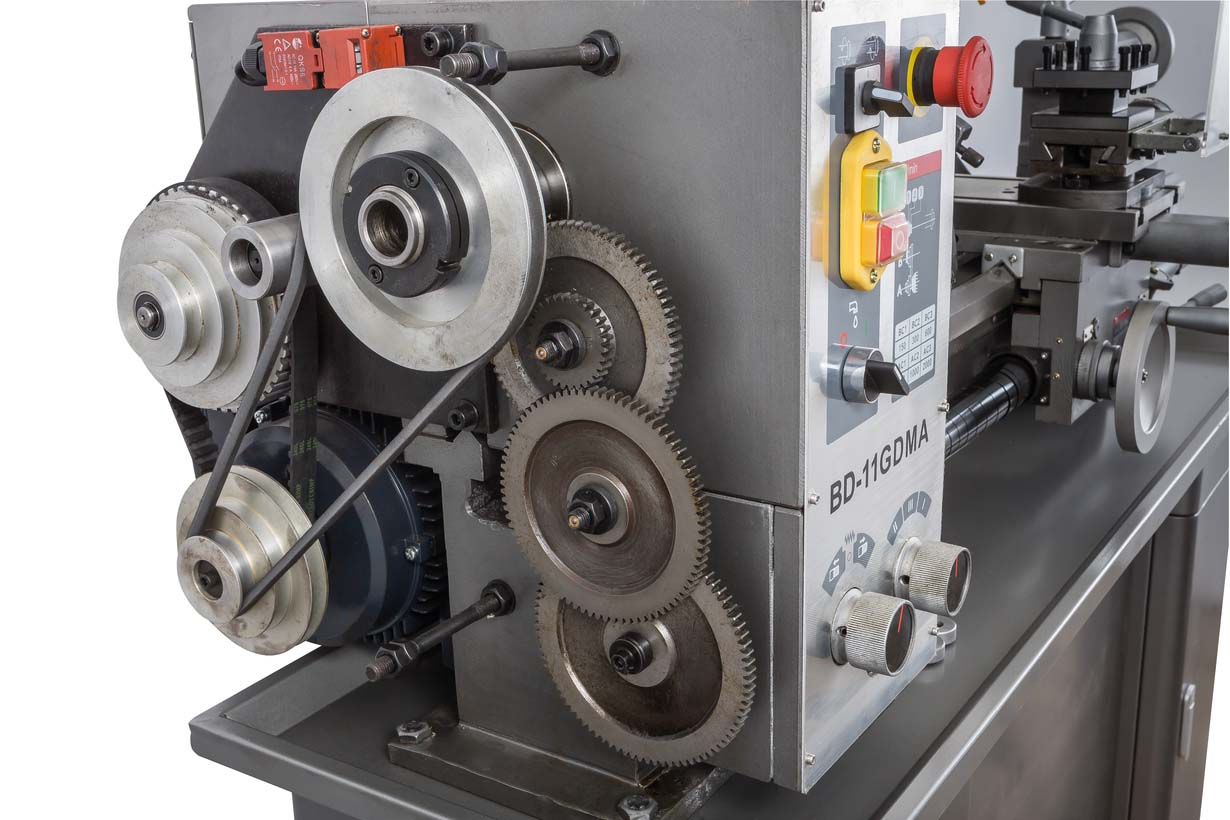

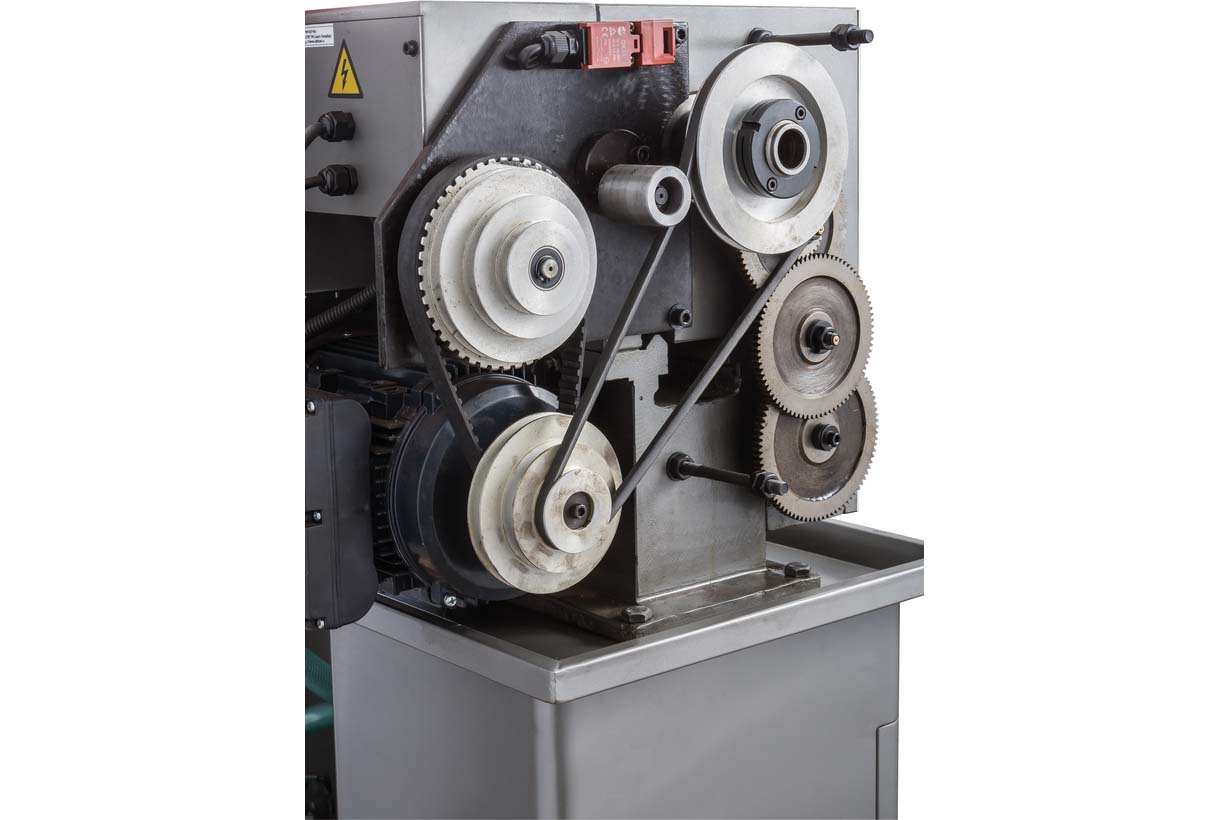

- Сменные металлические шестерни

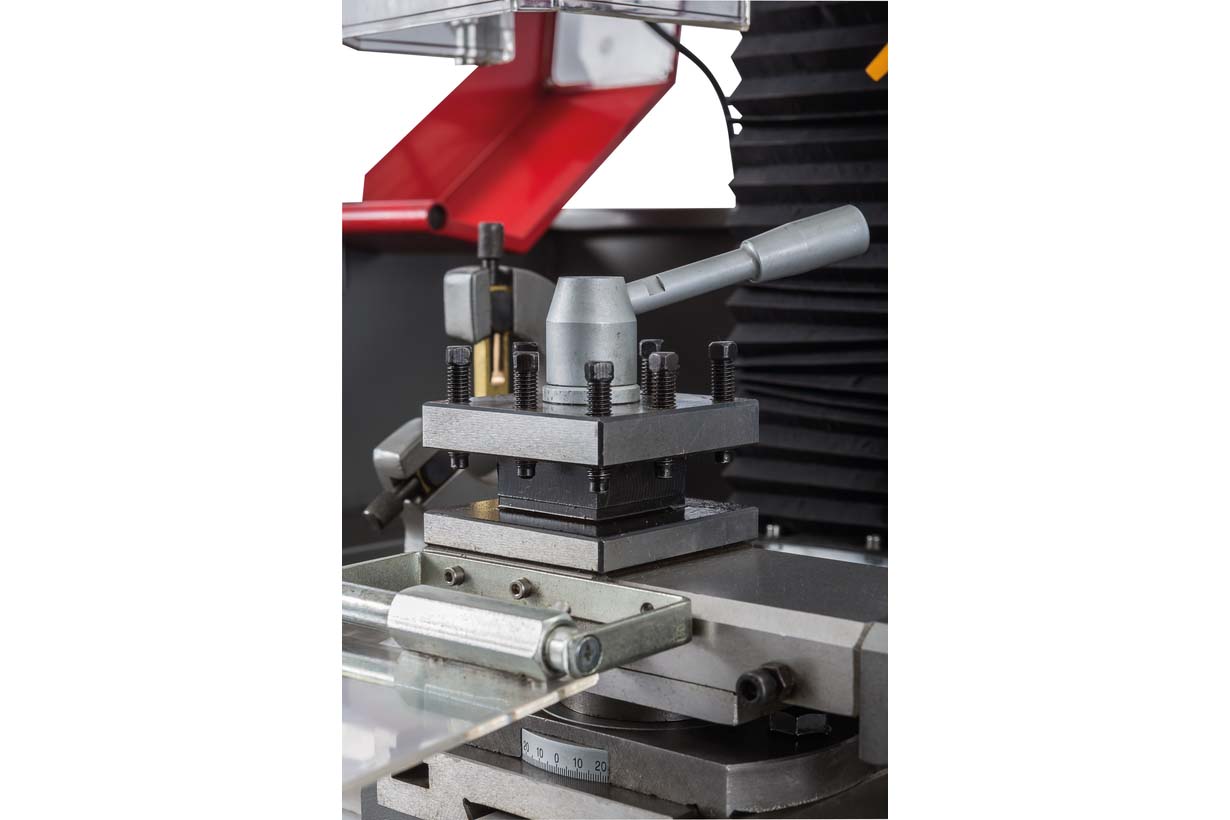

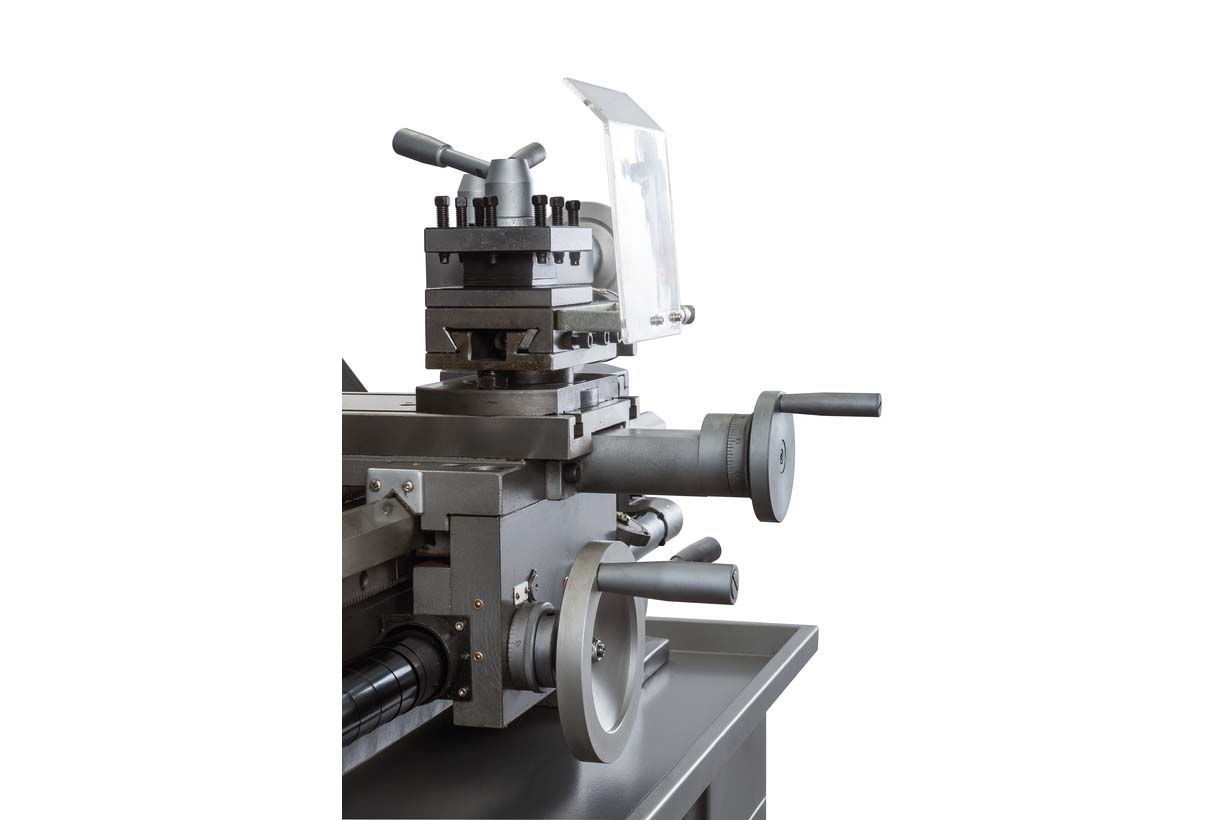

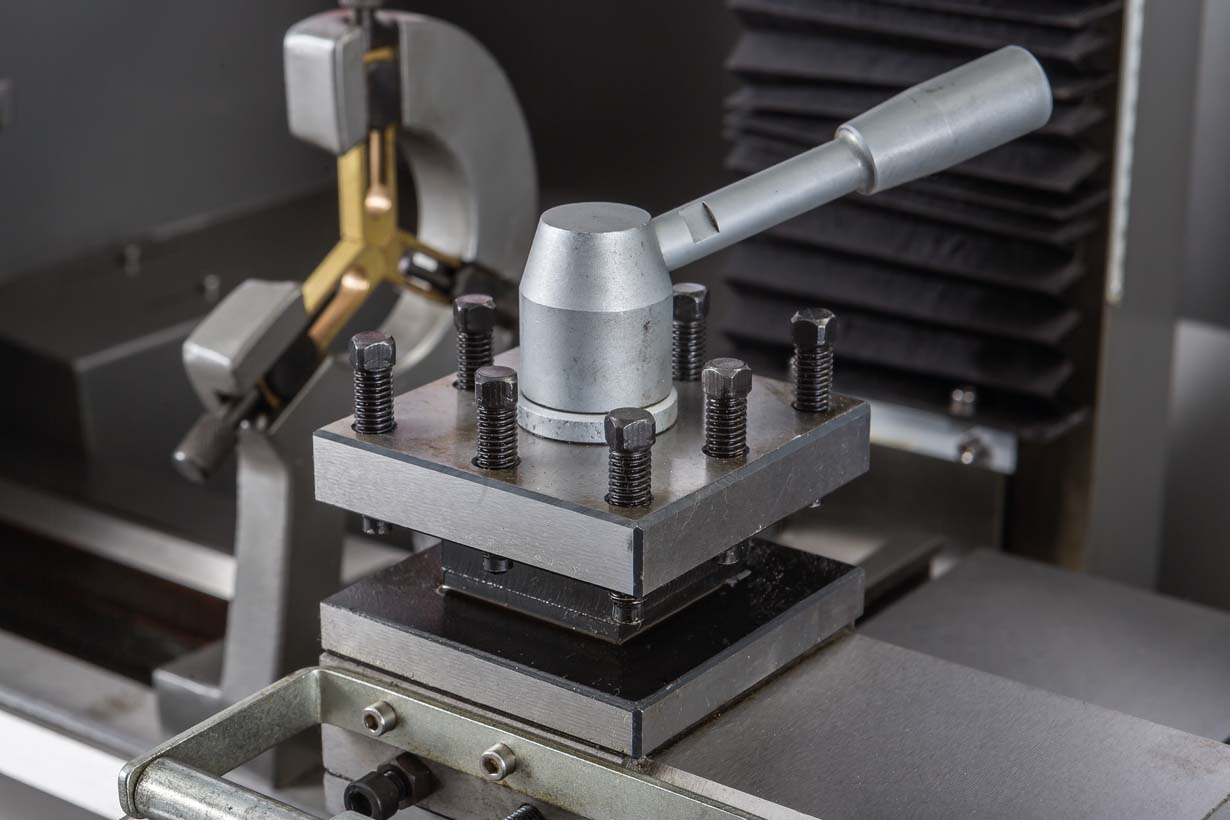

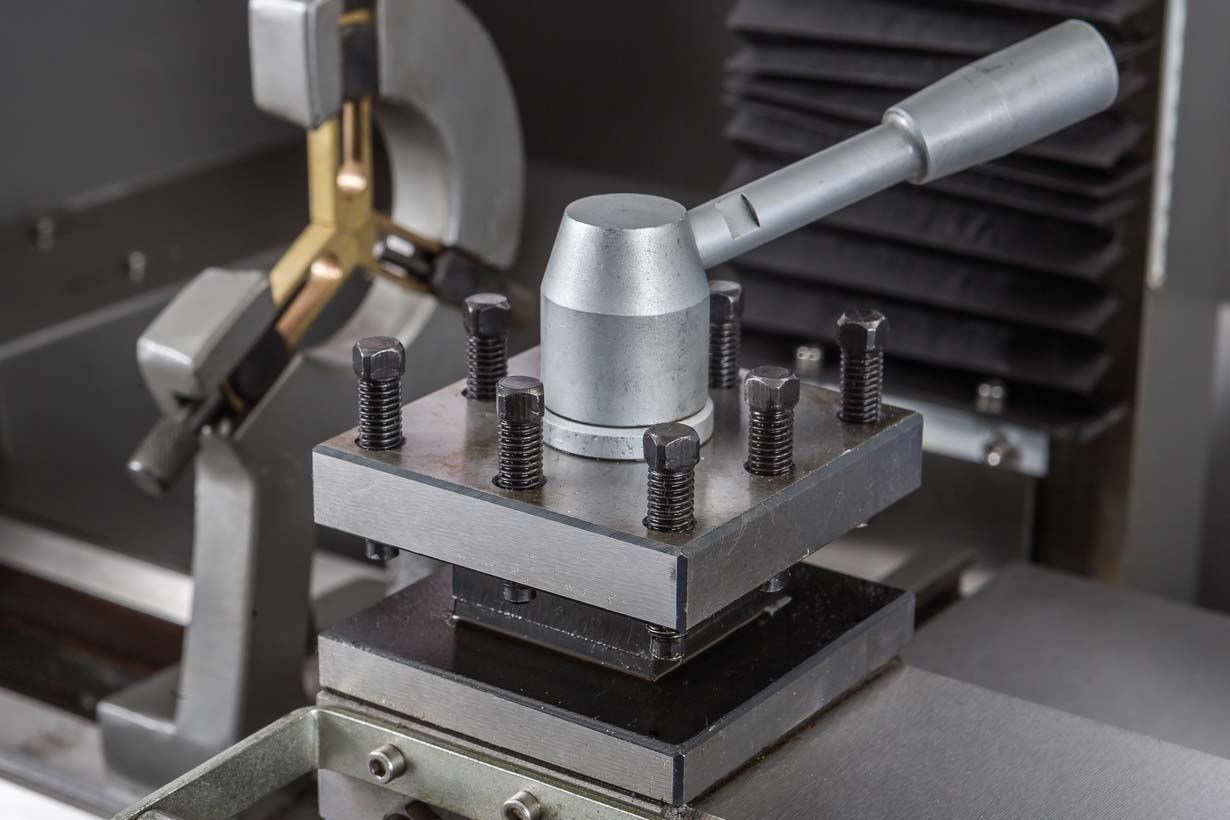

- 4-х-позиционный резцедержатель с фиксатором
- Защитный спиральный кожух ходового винта
- Защитный экран резцедержателя
- Защитный экран токарного патрона с концевым выключателем

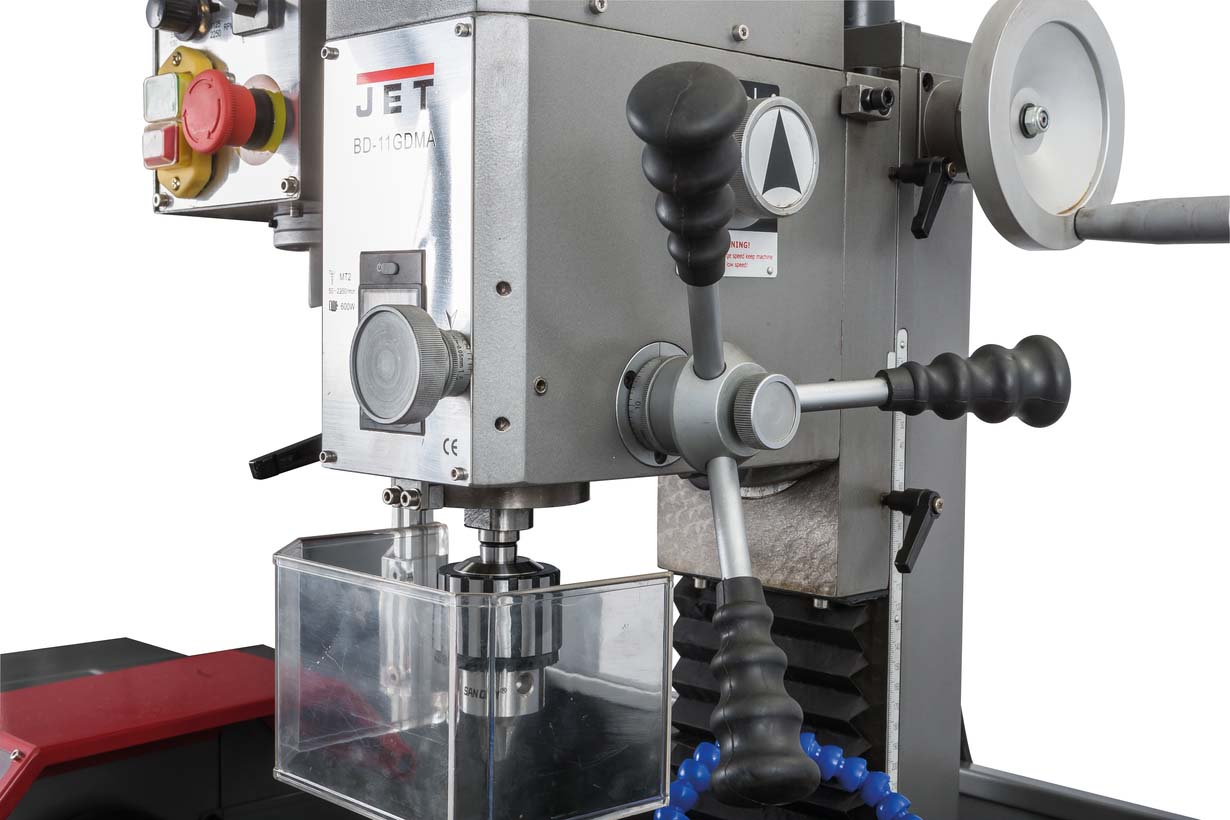

- Защитный экран сверлильного патрона с концевым выключателем
- Защитная задняя стенка

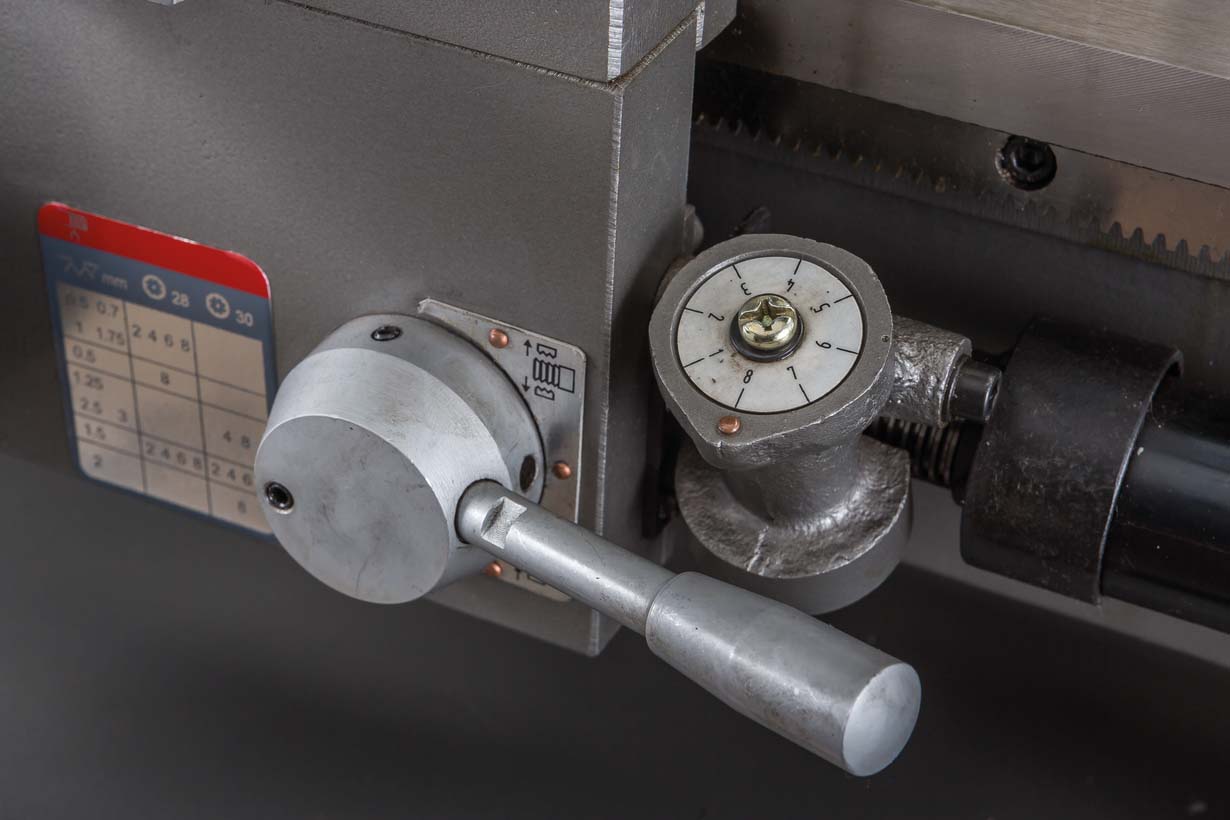

- Указатель резьбы
- Подставка
- Поддон для сбора стружки

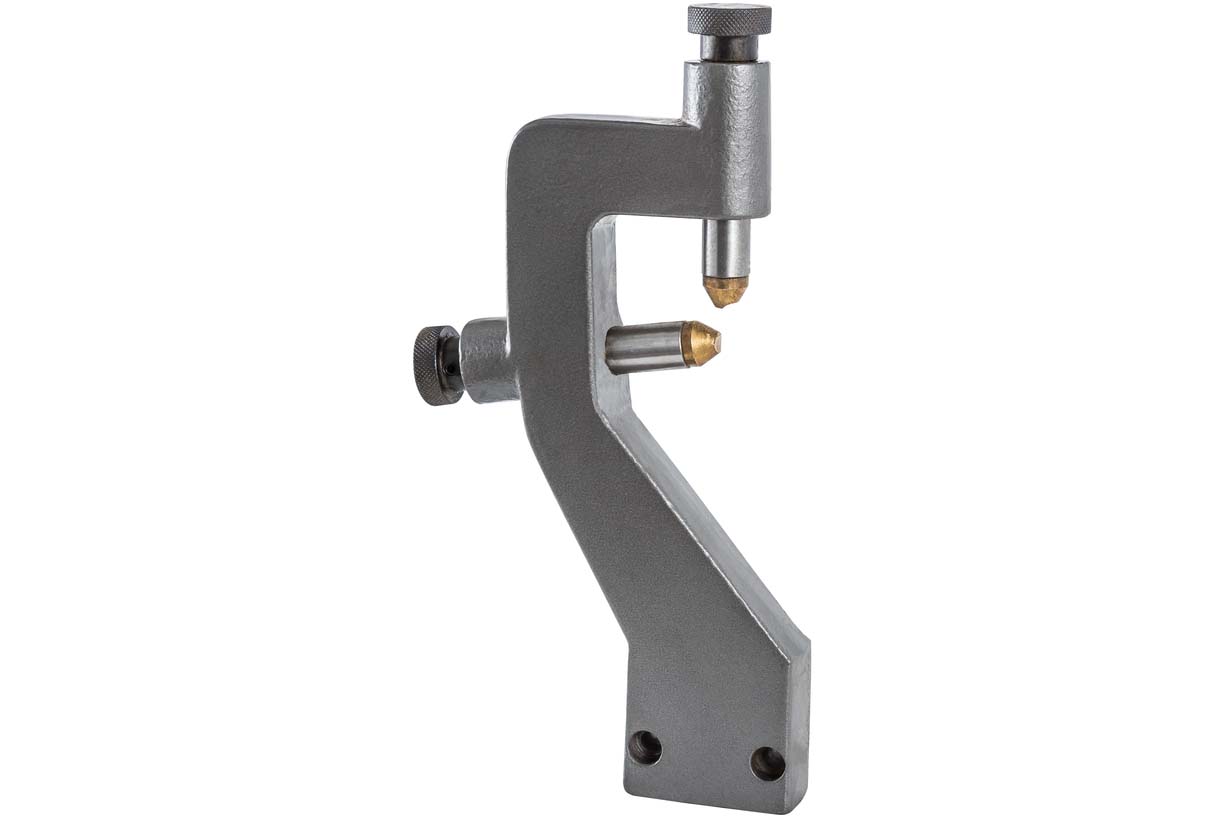

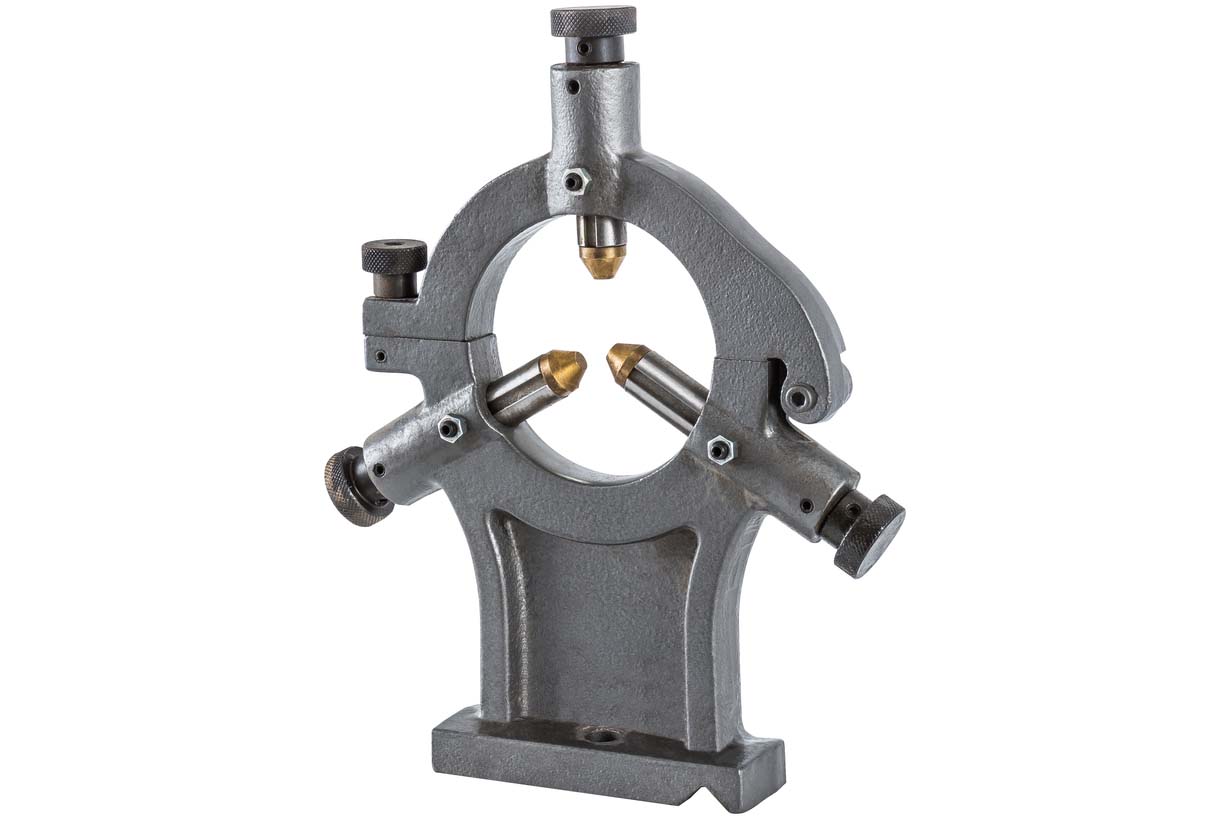

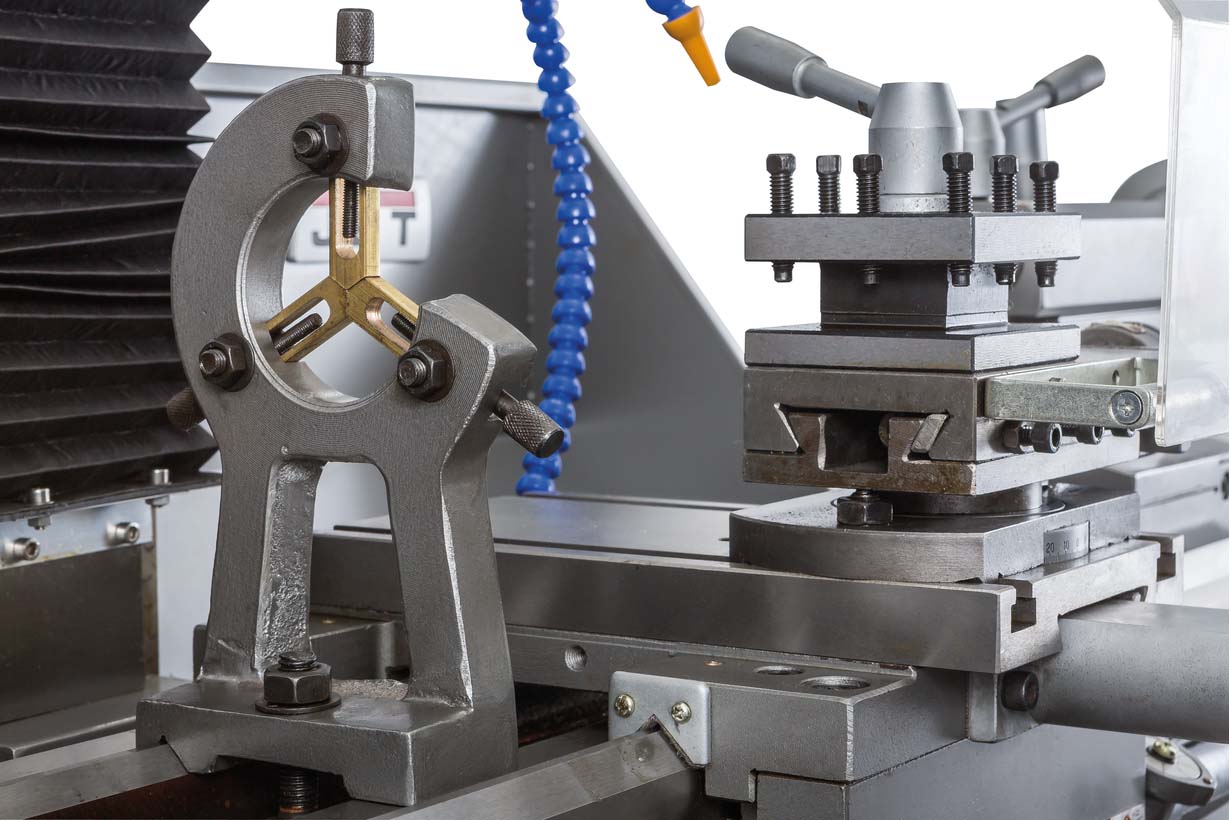

- Неподвижный люнет

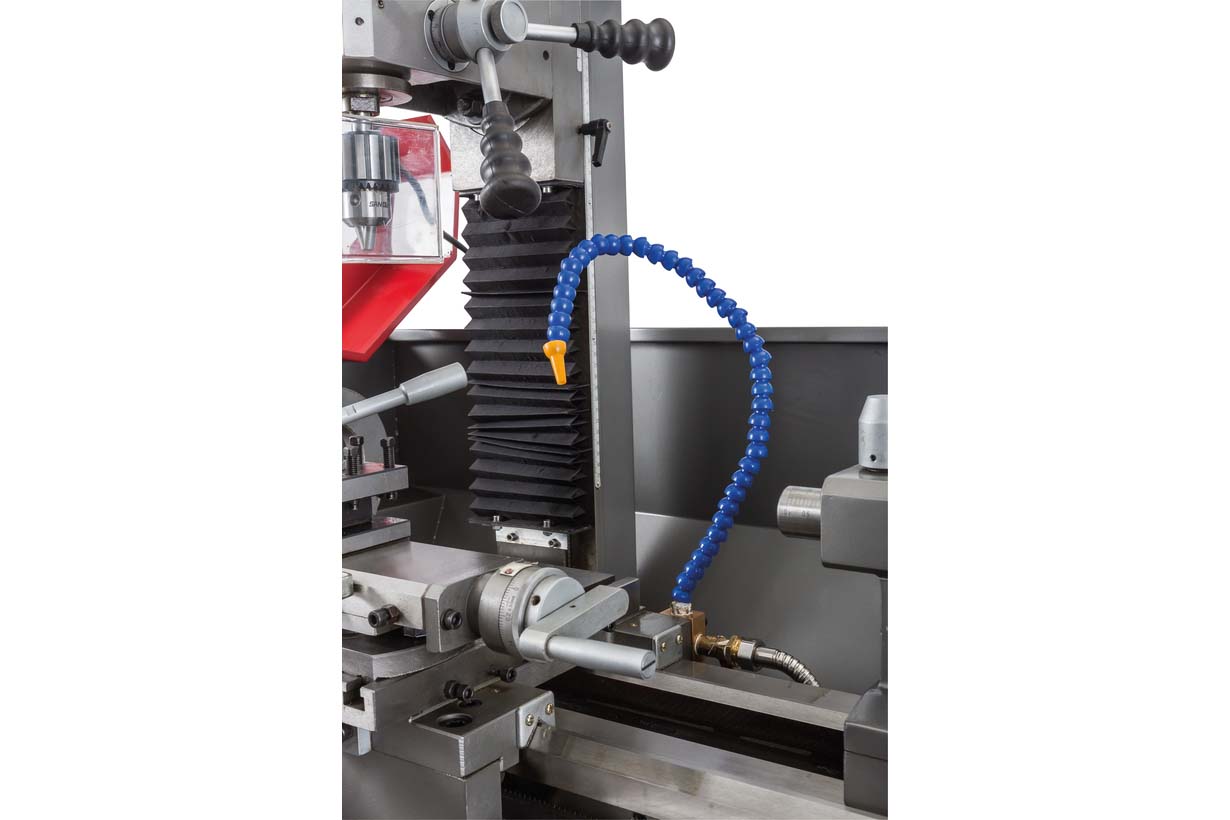

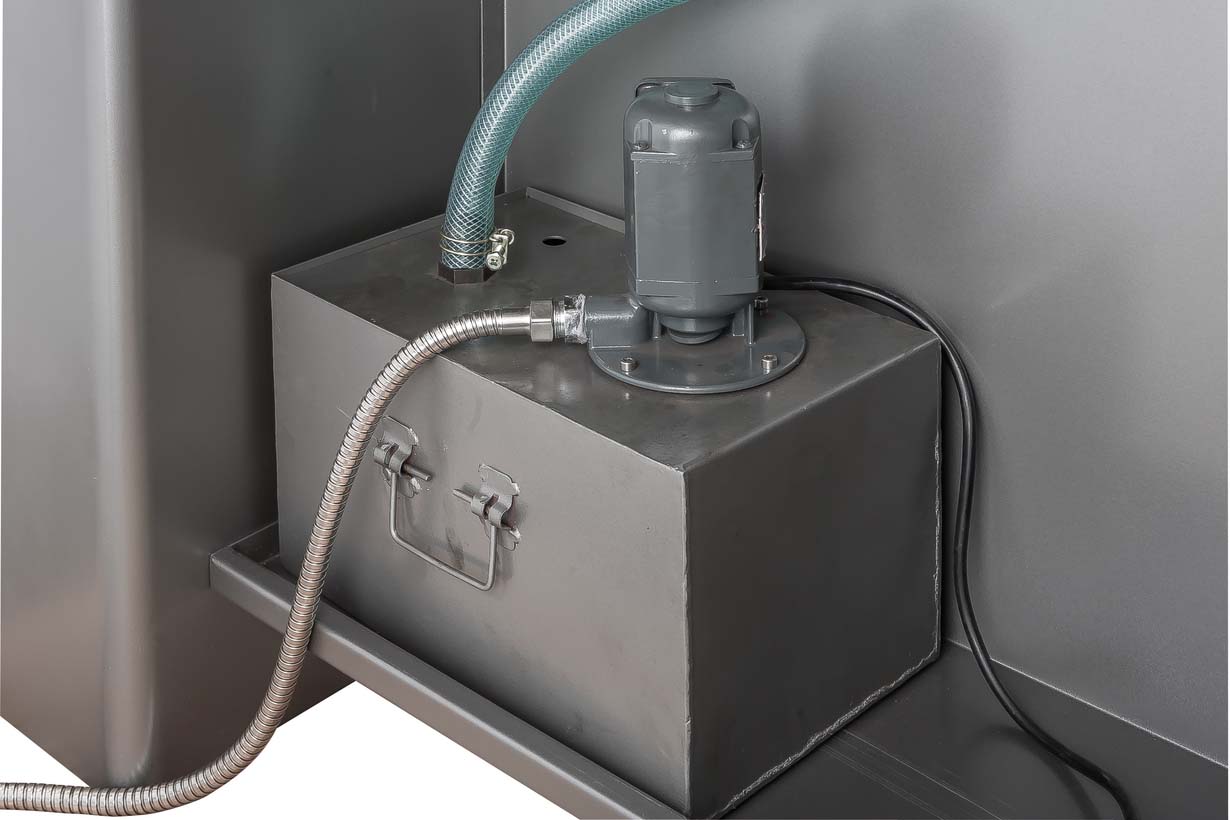

- Система подвода СОЖ

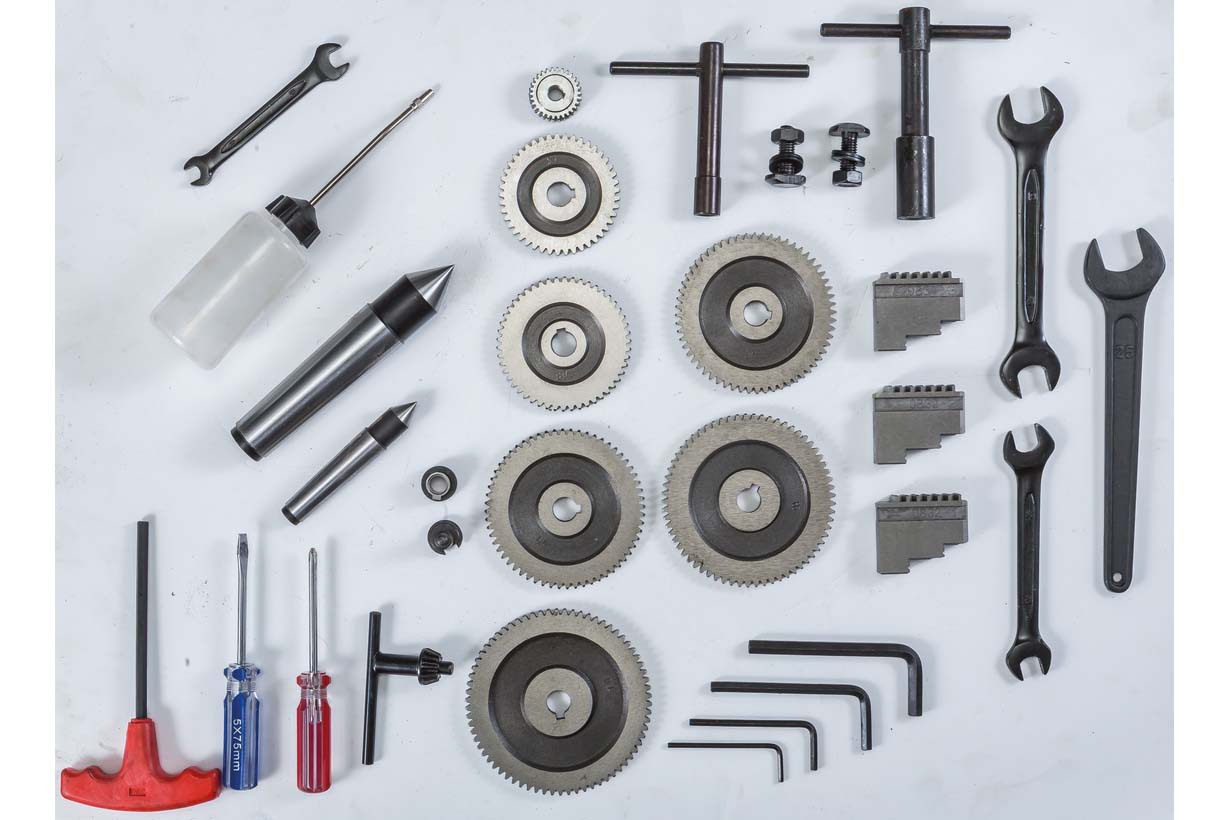

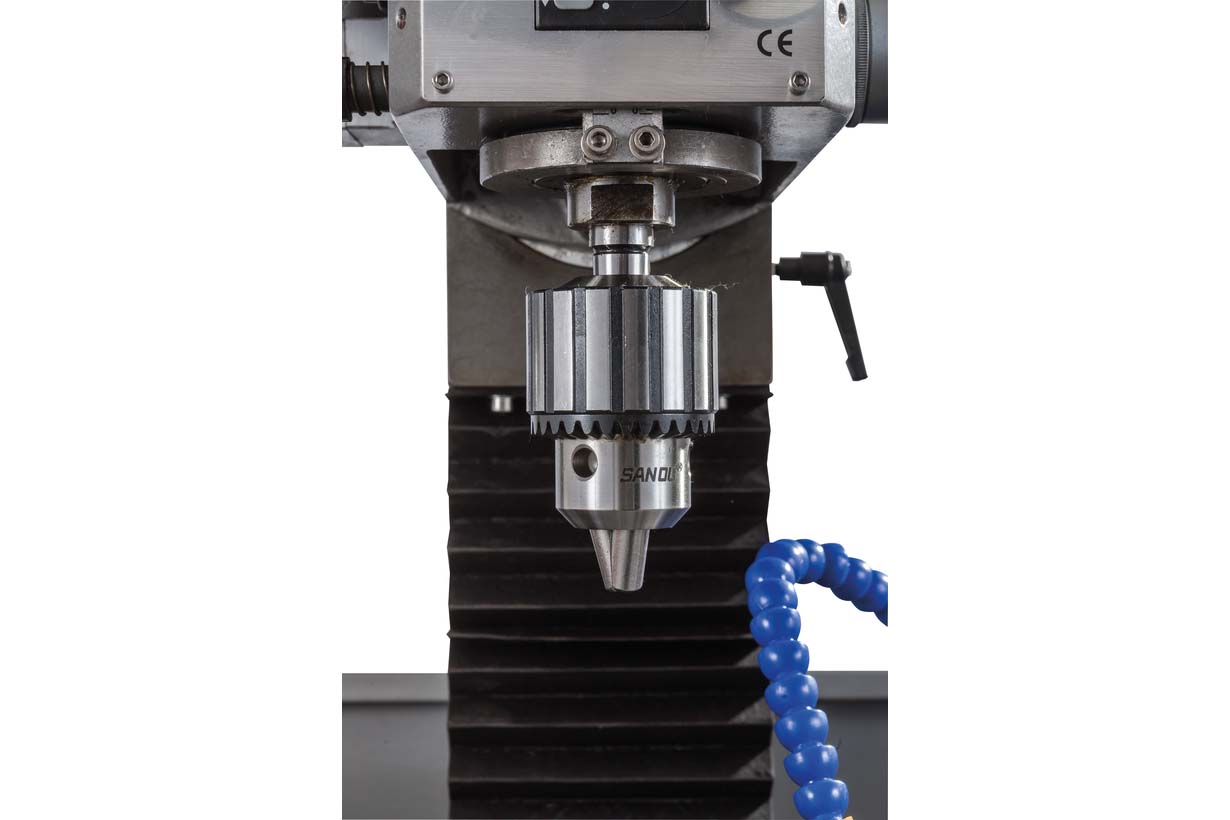

- Сверлильный патрон 1-13 мм МК-2 с дорном В16
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Набор инструмента для обслуживания станка
- Руководство по эксплуатации
Подробности о товаре можно уточнить у менеджера.
Характеристики
- Конус шпинделя
- МК-2
- Пиноль задней бабки
- МК-2
- Напряжение, В
- 230
- Диаметр обточки над станиной, мм
- 280
- Диаметр обточки над поперечным суппортом, мм
- 170
- Расстояние между центрами, мм
- 700
- Частота вращения шпинделя, об/мин
- 150 - 2000
- Количество скоростей шпинделя, шт
- 6
- Диаметр проходного отверстия шпинделя, мм
- 26
- Максимальнй размер резца, мм
- 12 × 12
- Ход поперечного суппорта, мм
- 145
- Ход пиноли задней бабки, мм
- 80
- Мощность двигателя, кВт
- 1.1
- Длина в упаковке, см
- 137 / 81 (станок/подставка)
- Ширина в упаковке, см
- 75 / 69 (станок/подставка)
- Высота в упаковке, см
- 101 / 43 (станок/подставка)
- Масса в упаковке, кг
- 250 / 47 (станок/подставка)
- Потребляемая мощность, кВт (S6 40%)
- 1.5
- Тип двигателя
- Асинхронный, 220В, 50 Гц
- Диапазон продольной подачи, мм/об
- 0.07 - 0.4
- Количество продольных подач, шт
- 6
- Диапазон метрической резьбы, мм
- 0.2 - 4.0
- Количество метрических резьб, шт
- 21
- Количество дюймовых резьб, шт
- 21
- Шаг ходового винта, мм
- Tr 20 × 3
- Ход верхнего суппорта, мм
- 60
- Расстояние между направляющими, мм
- 180
- Диапазон подвижного люнета, мм
- 0-25
- Диапазон неподвижного люнета, мм
- 0-25
- Максимальный диаметр сверления сталь, мм
- 20
- Максимальный диаметр сверления чугун, мм
- 22
- Максимальный диаметр концевой фрезы, мм
- 20
- Частота вращения вертикального шпинделя, об/мин
- 50 - 2250
- Количество скоростей вертикального шпинделя, шт
- 2
- Шомпол
- М12
- Расстояние от вертикального шпинделя до стола, мм
- 320
- Расстояние от вертикального шпинделя до стойки, мм
- 185
- Размер стола по оси X и Y, мм
- 150 × 270

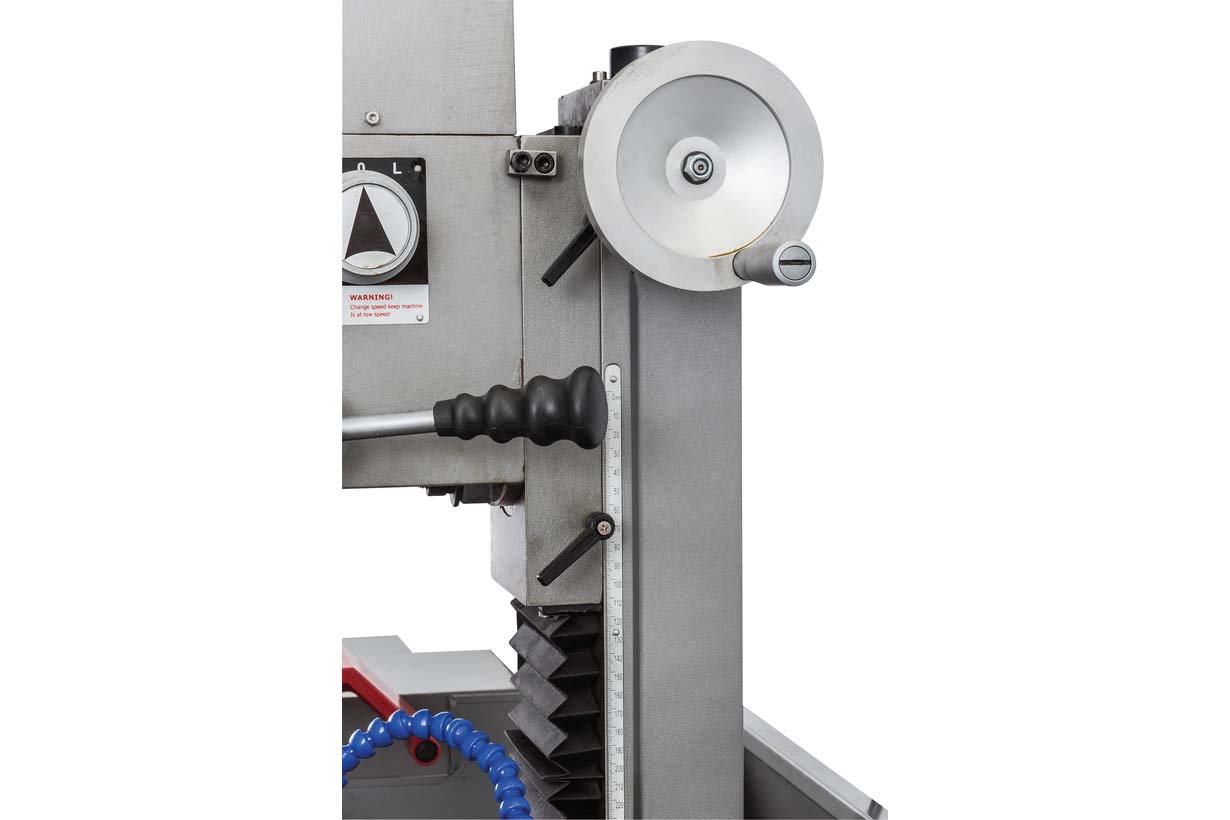

- Ход головы по оси Z, мм
- 270
- Ширина Т-образного паза стола, мм
- 12
- Расстояние между пазами стола, мм
- 115
- Количество Т-образных пазов стола, шт
- 2
- Объем бака СОЖ, л
- 5
- Мощность насоса СОЖ, кВт
- 0.09
- Дюймовая резьба
- 8 - 56
- Разное
- ФРЕЗЕРНАЯ ГОЛОВА
- Напряжение питания
- 220 В, 50 Гц
- Сверлильный патрон
- 1-13
- Ход пиноли шпинделя, мм
- 50
- Диапазон поворота вертикальной головы (вправо/влево)
- ±45°
- Мощность вертикального двигателя, кВт
- 0.6 (коллекторный)
