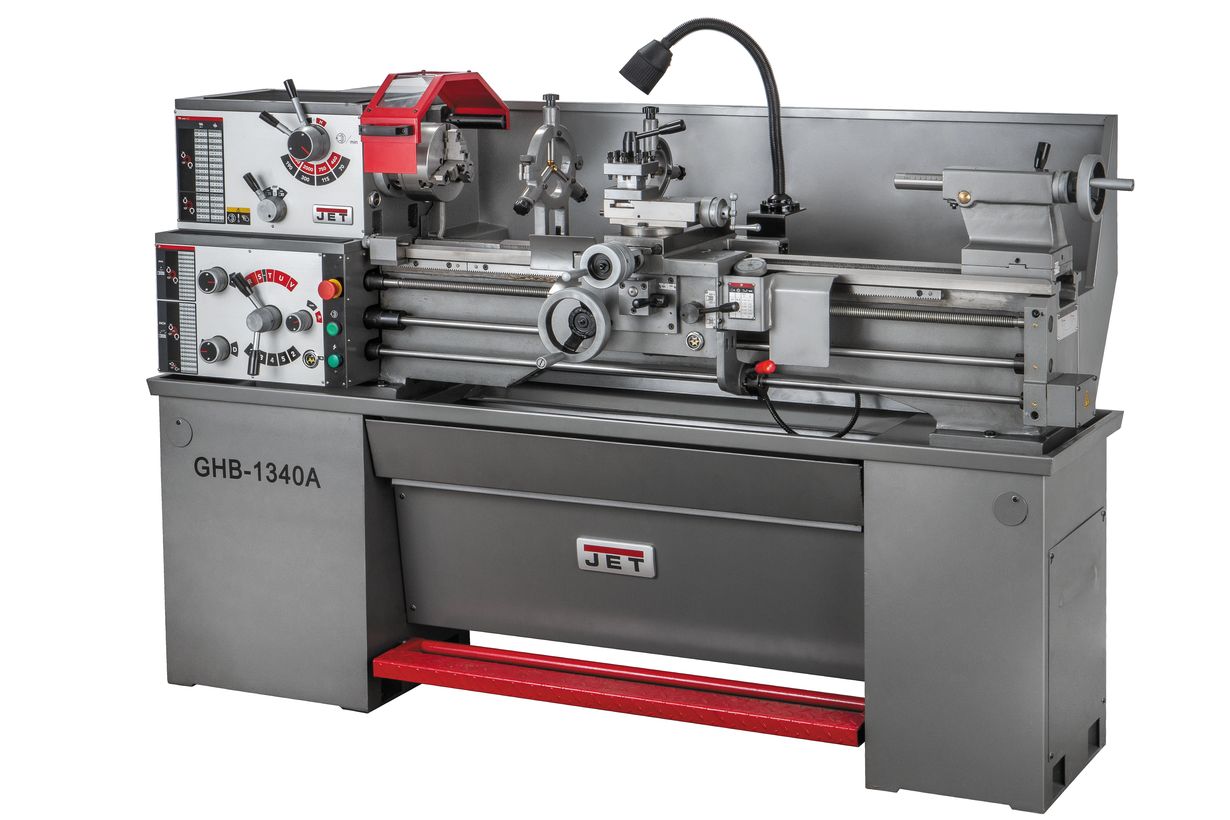

JET GHB-1340A Токарно-винторезный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Расстояние между центрами
760 мм
1015 мм
Модель станка
Модель станка с DRO

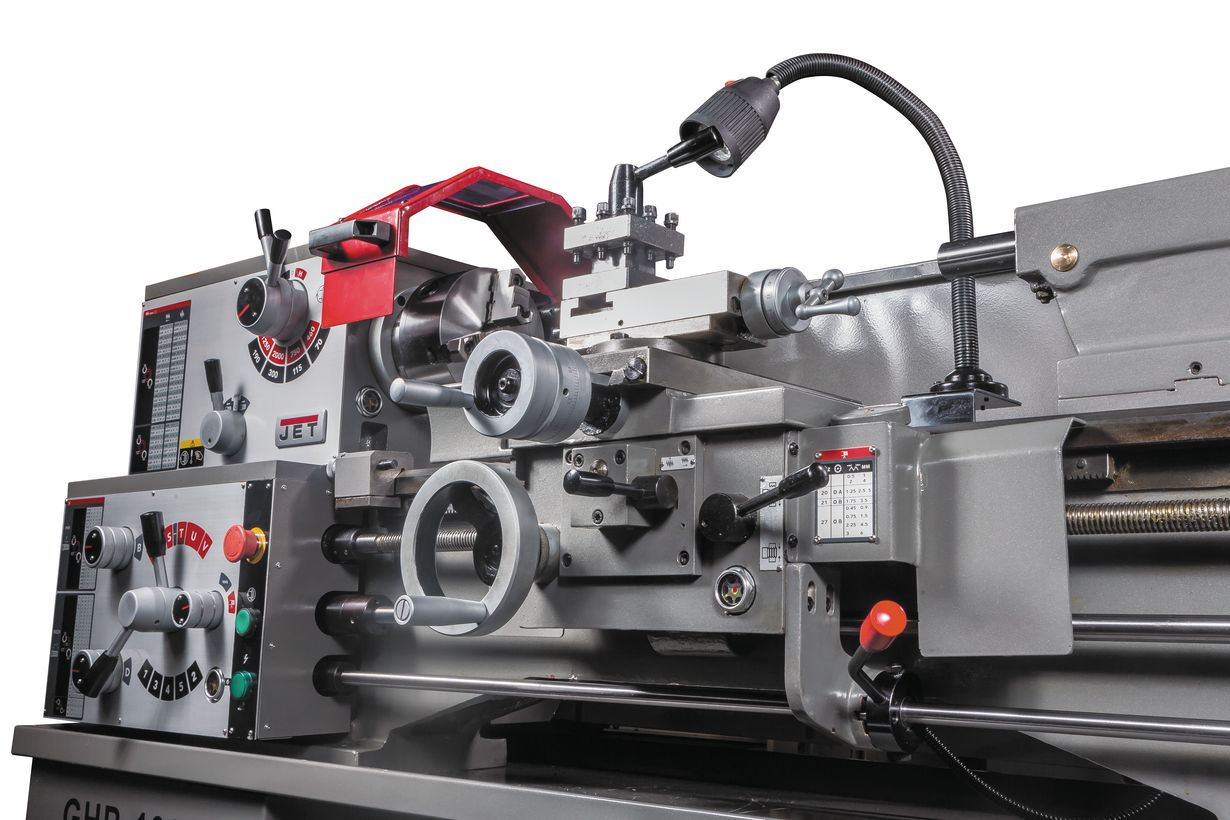

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.
Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.
В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются ток

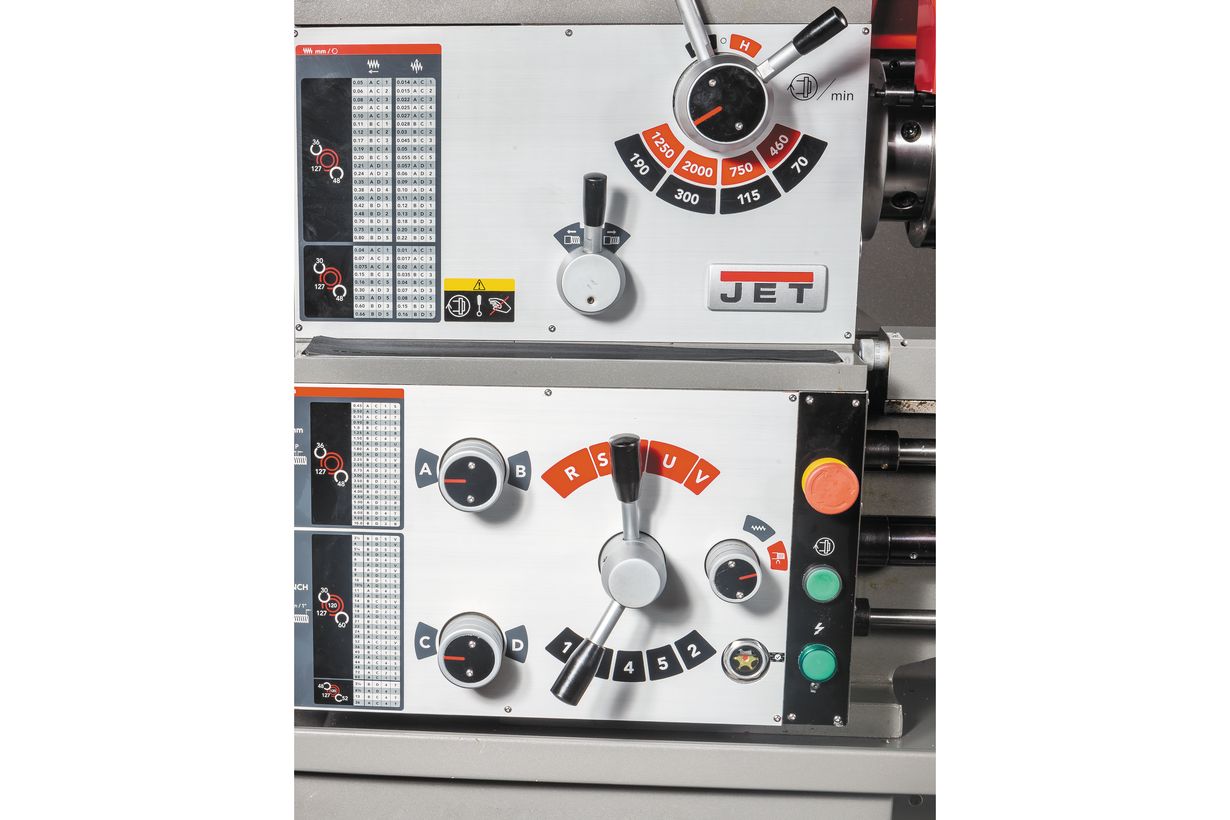

ами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

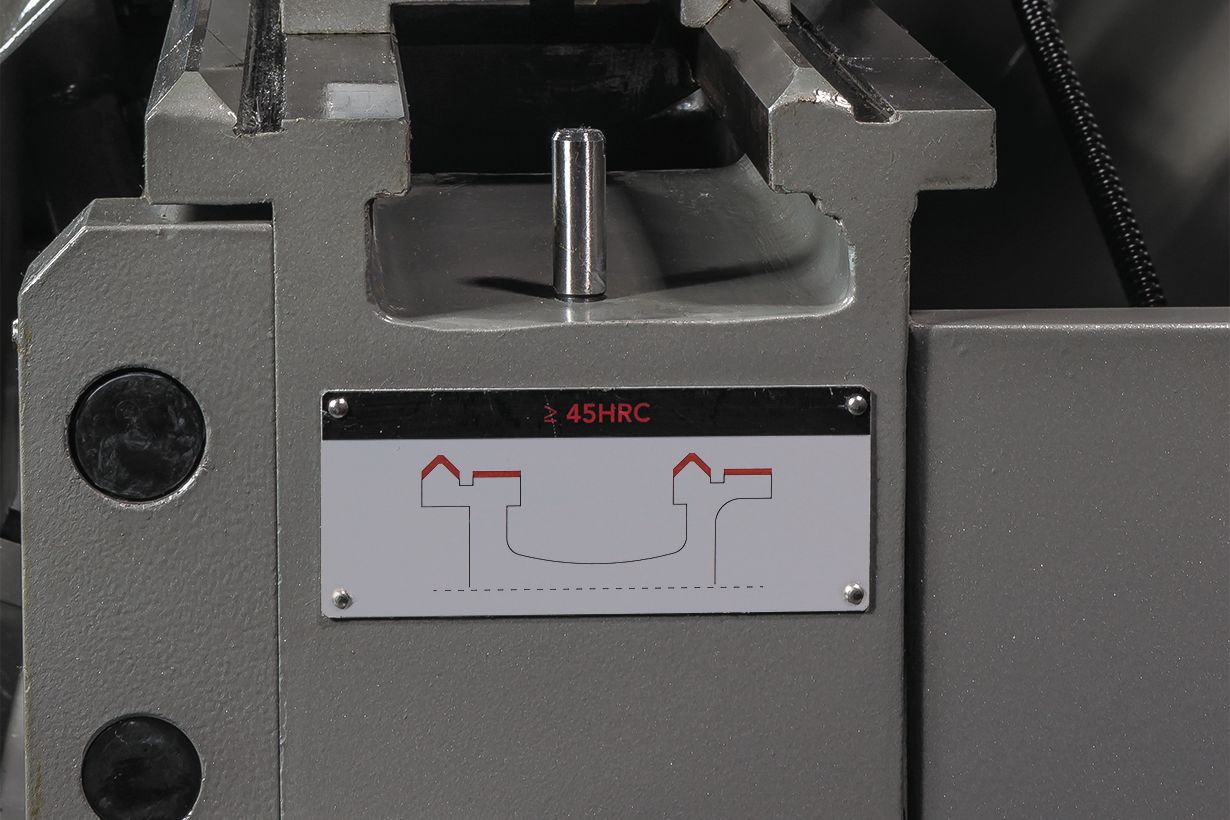

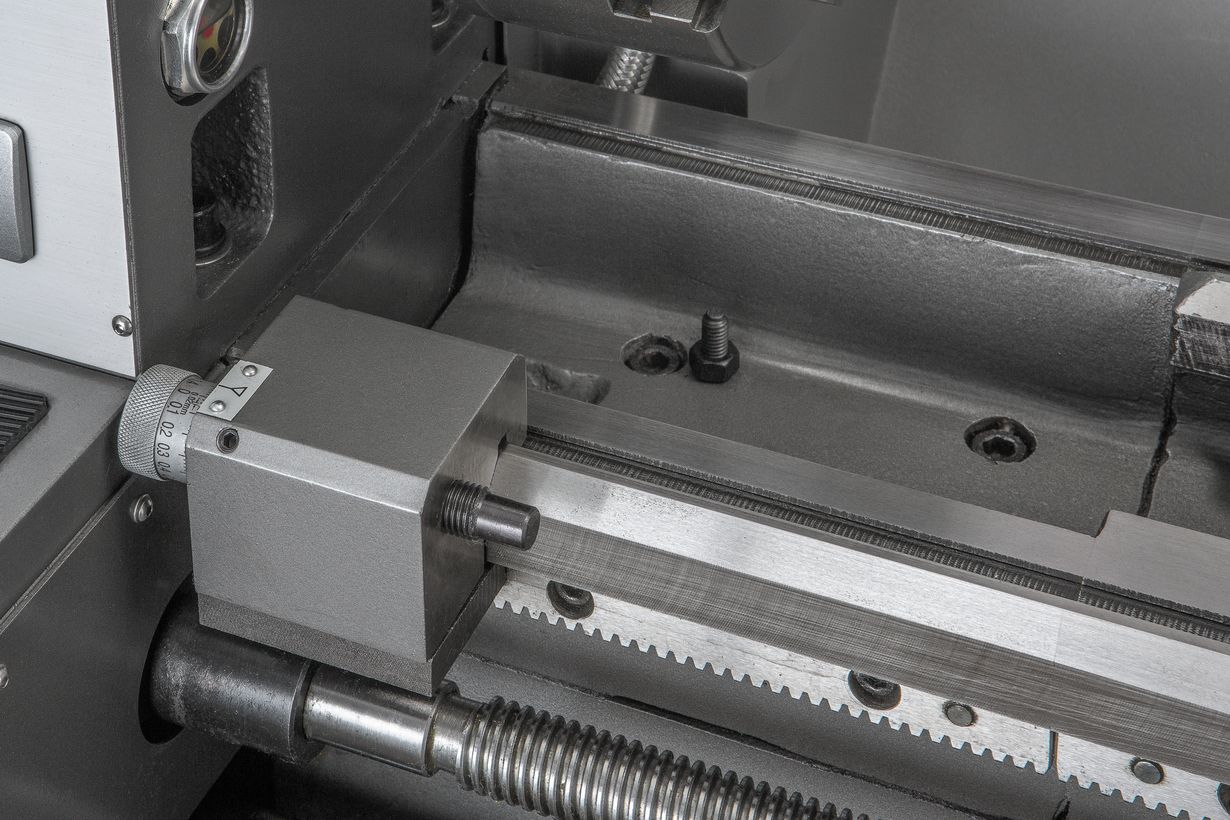

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

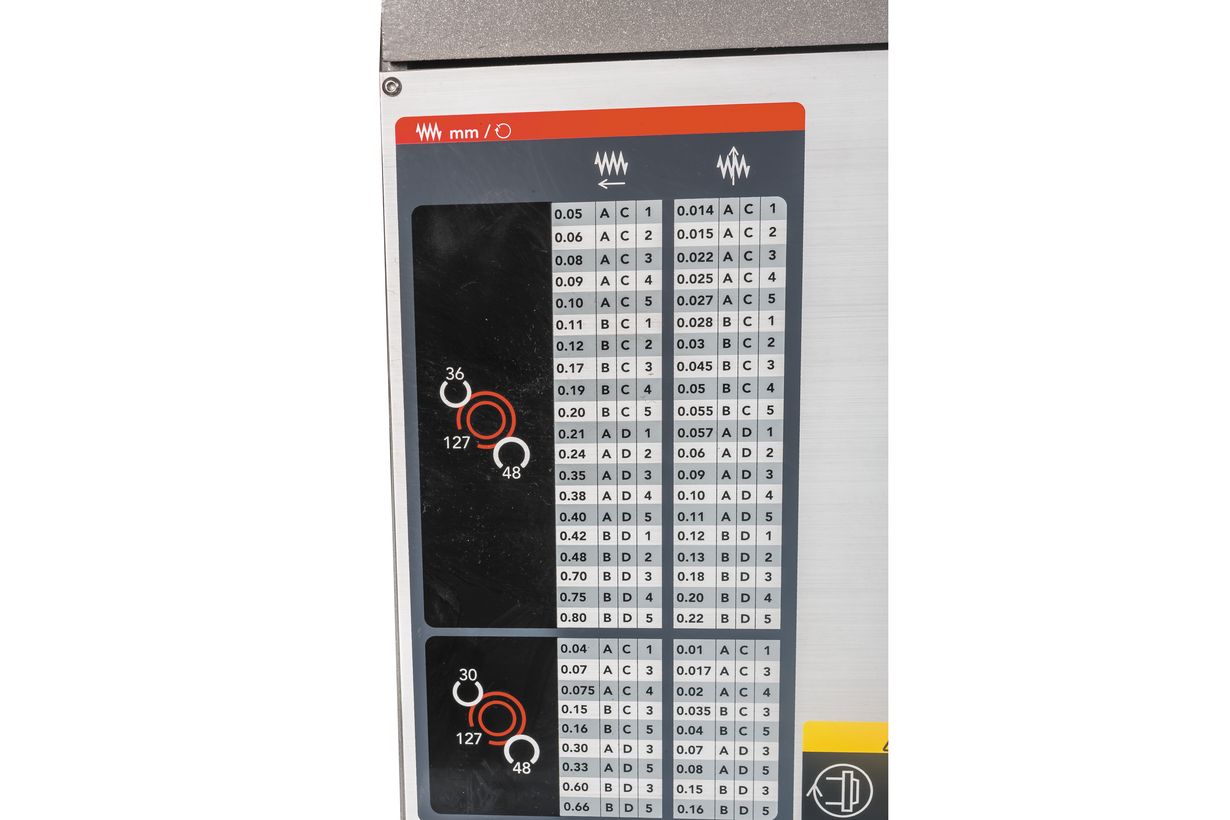

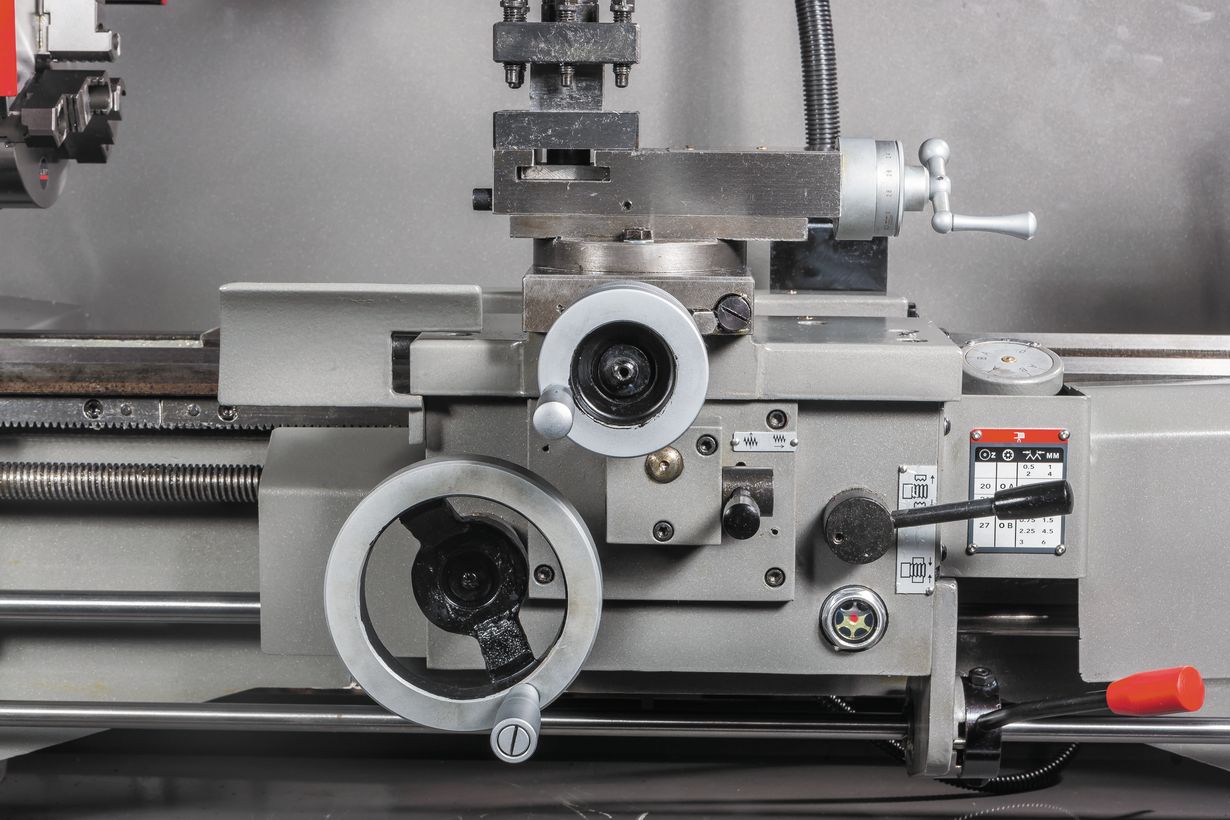

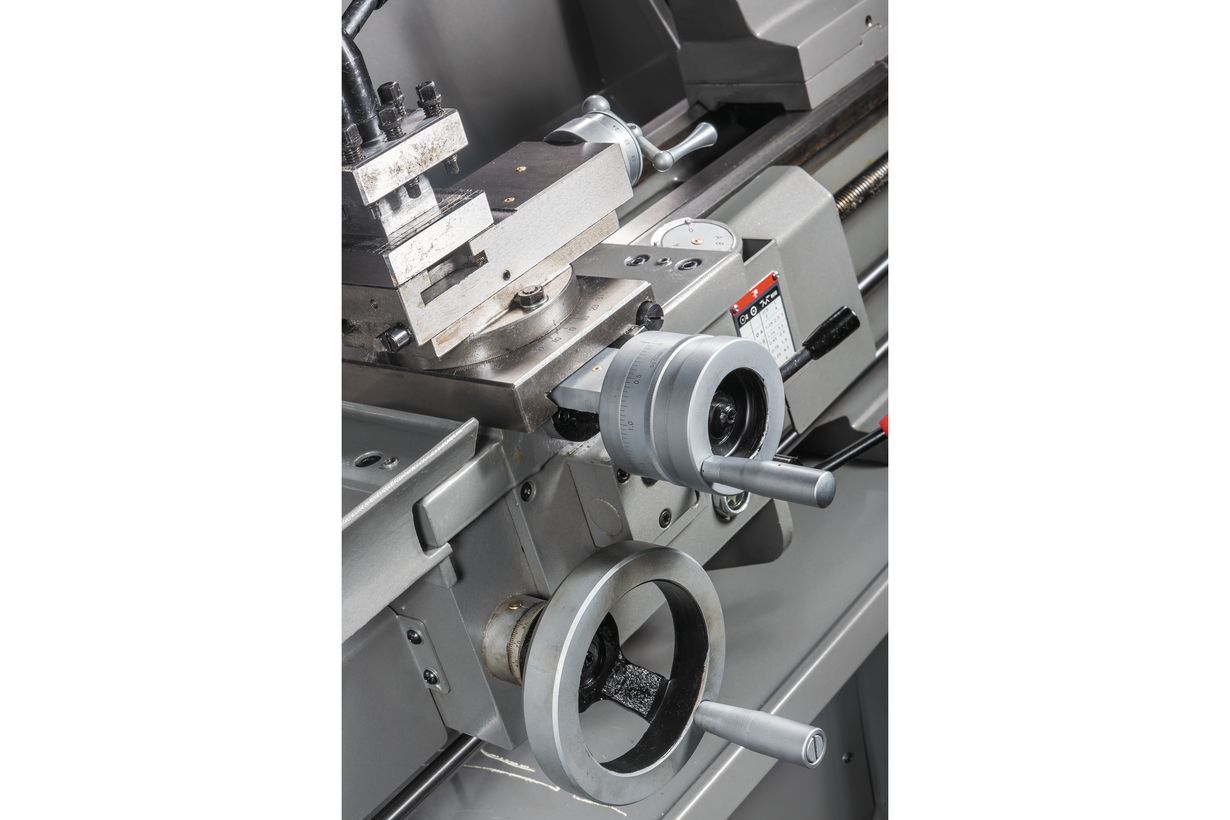

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

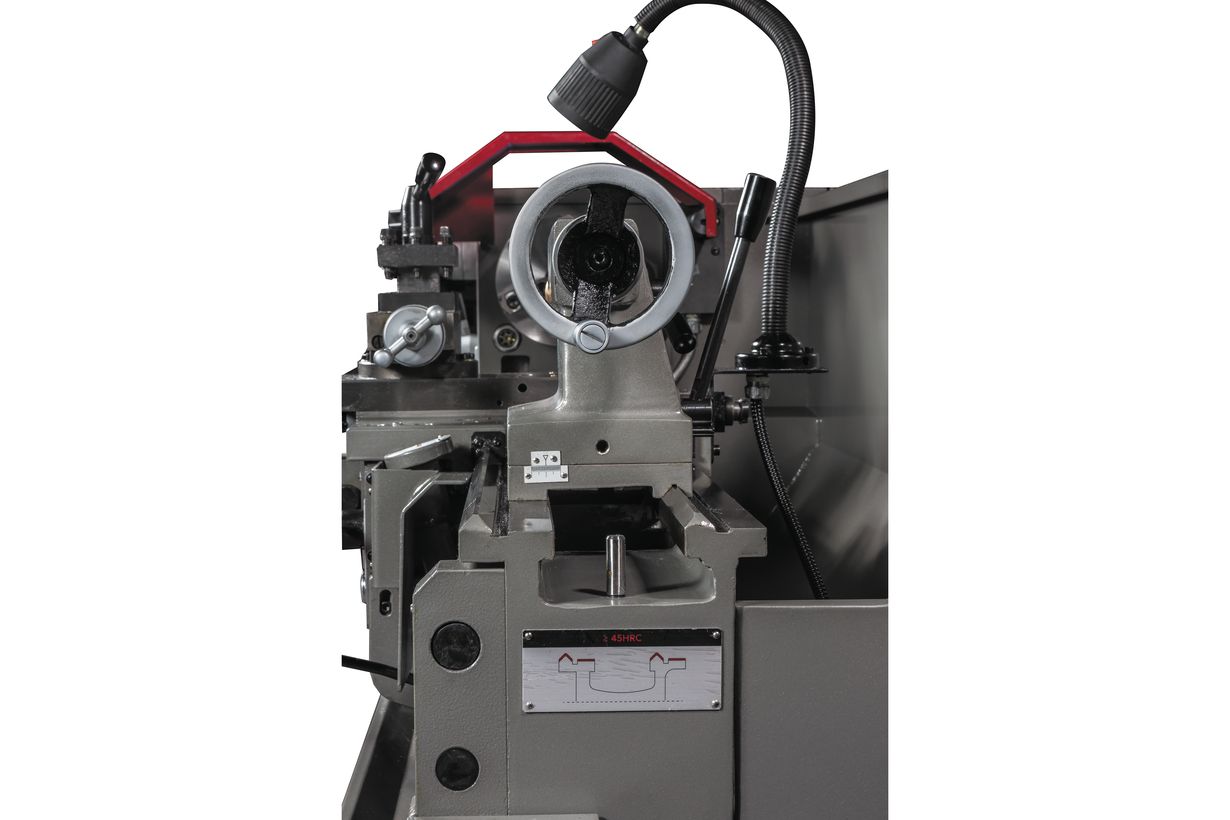

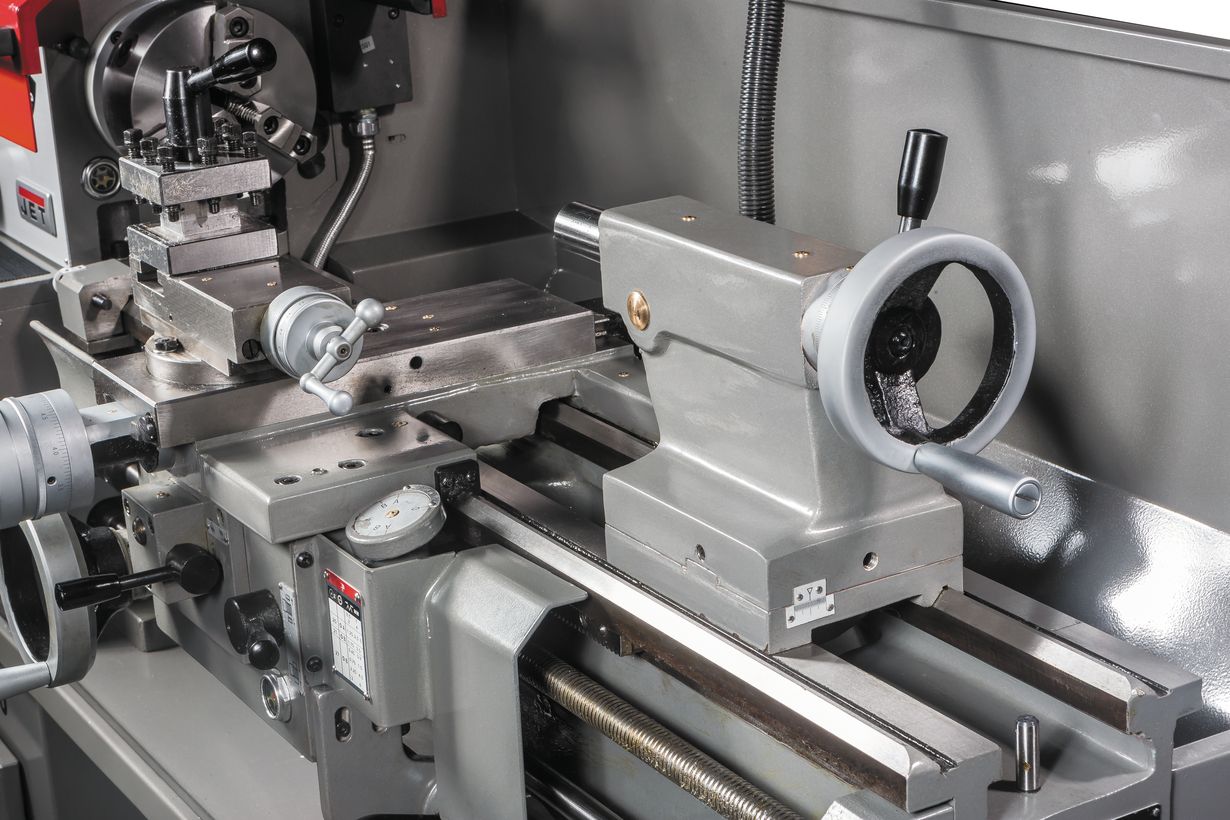

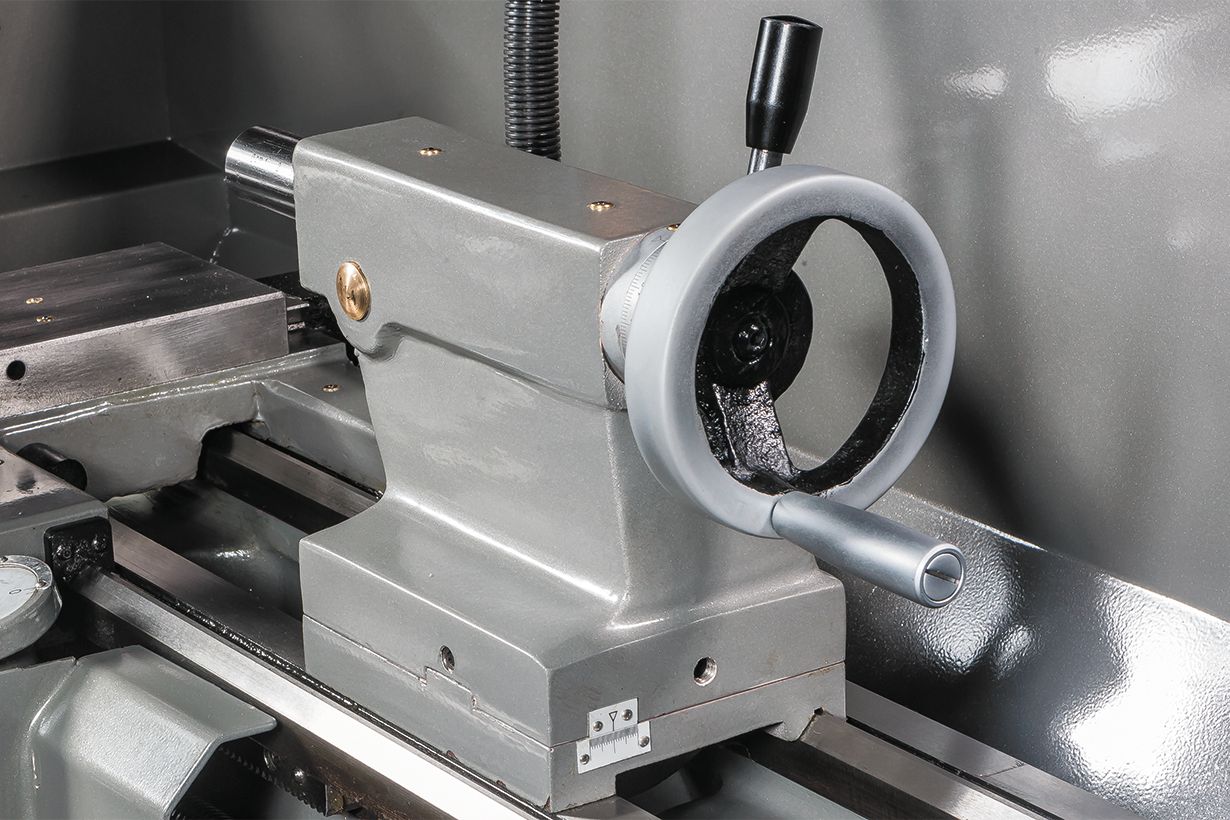

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

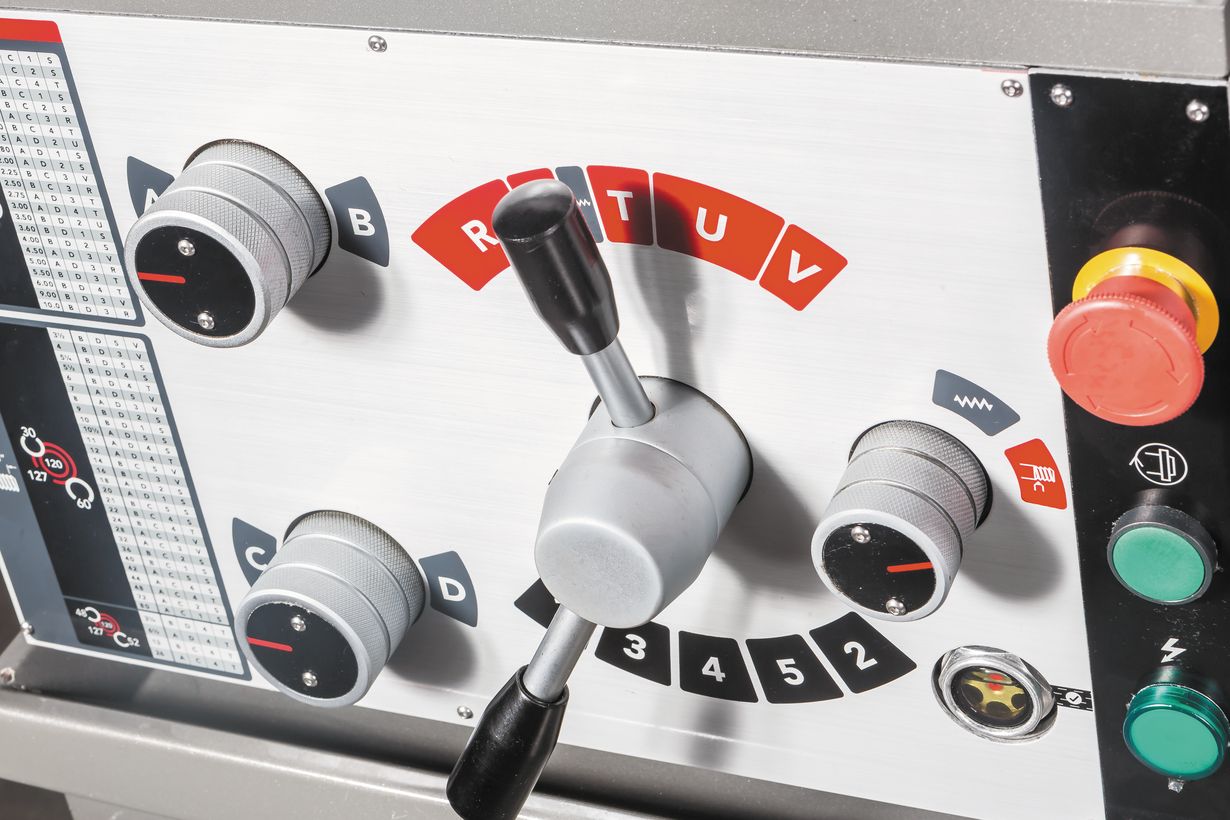

- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4

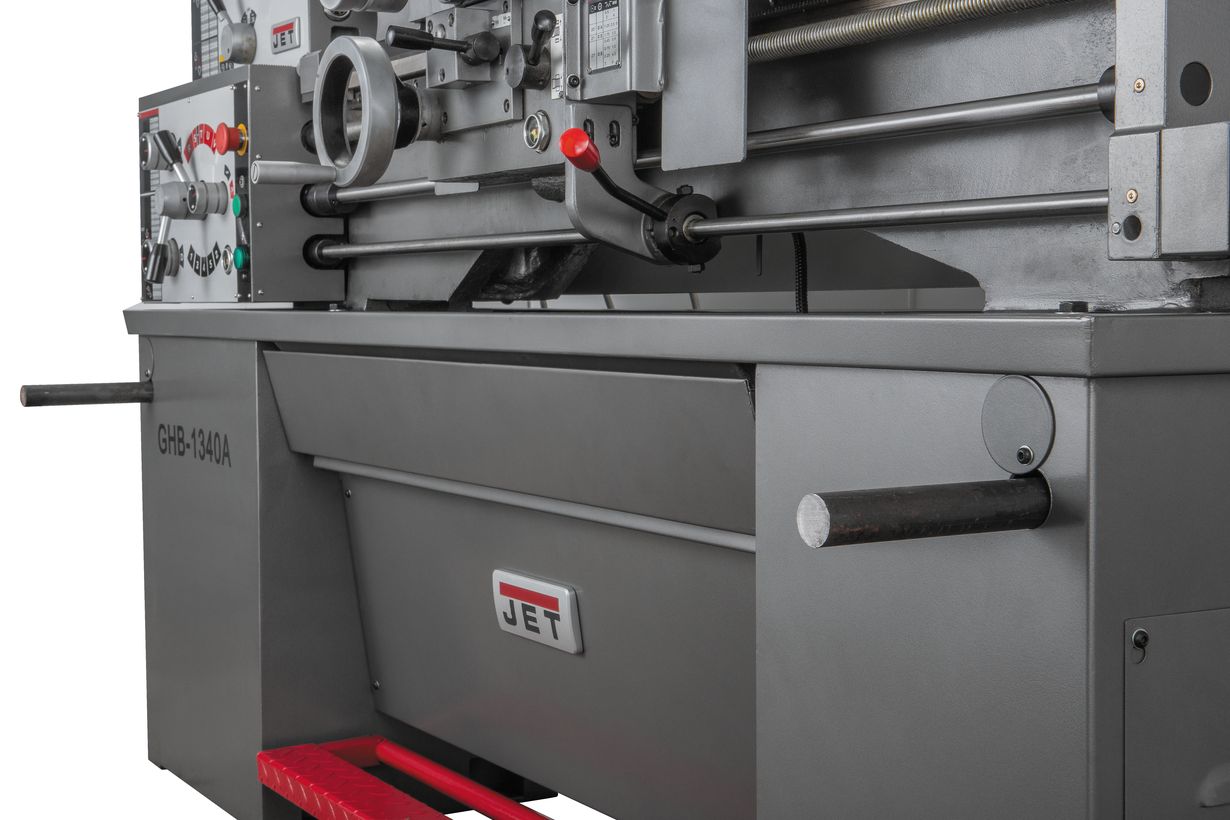

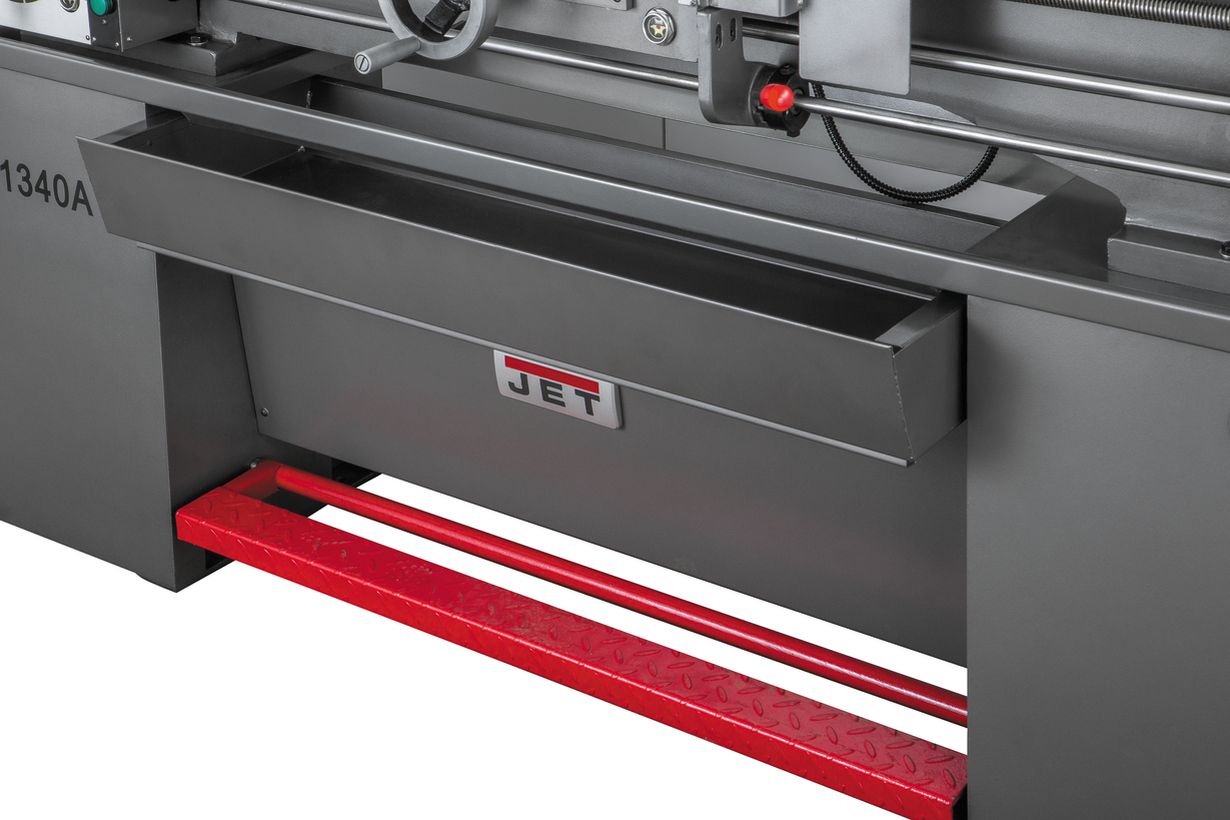

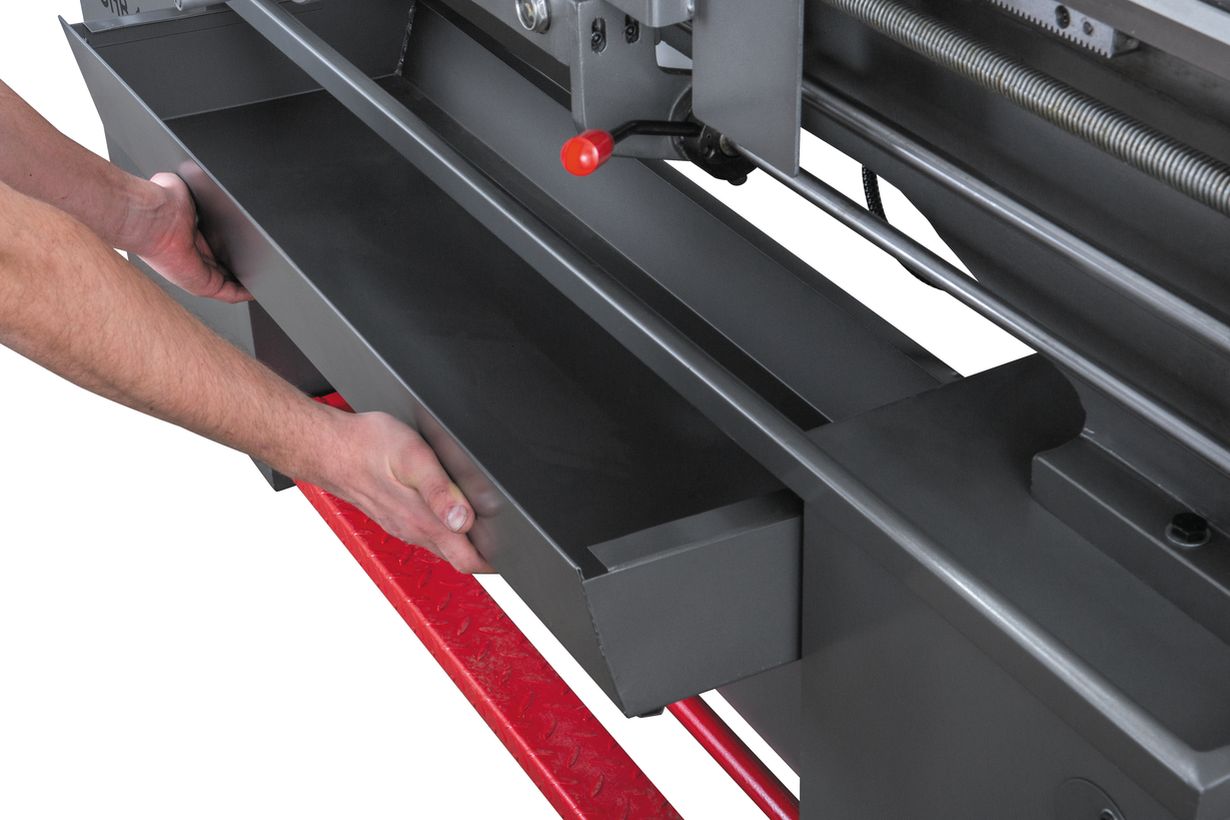

- Выдвижной поддон для сбора стружки
- Экран защиты зоны резания

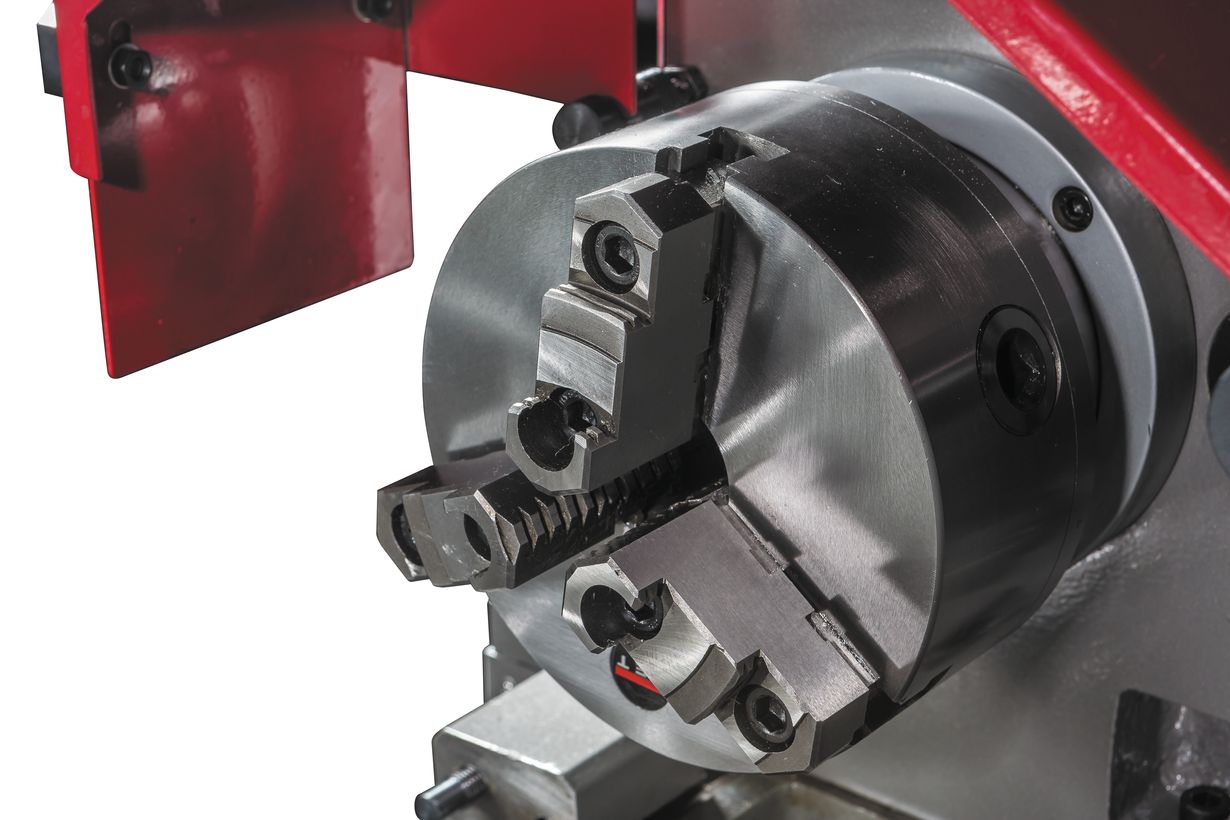

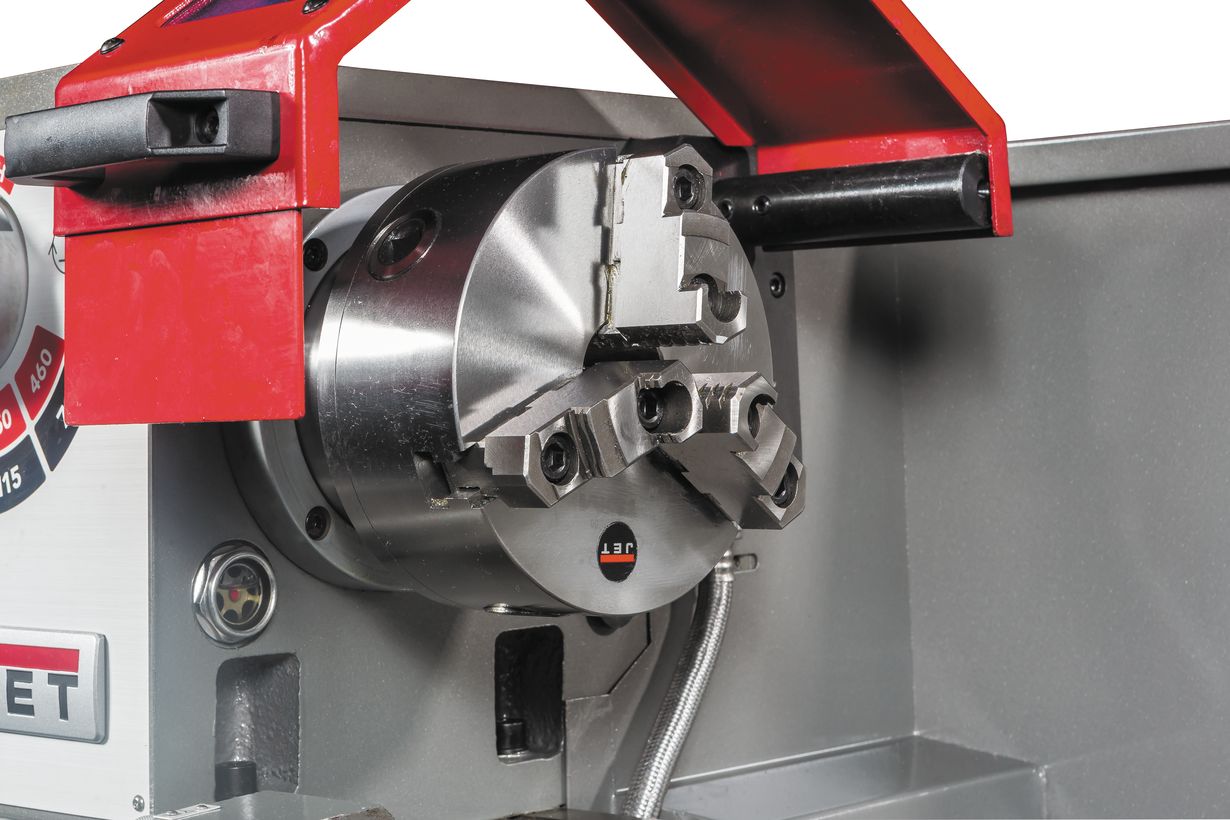

- 3-х кулачковый патрон160мм с прямыми/обратными кулачками

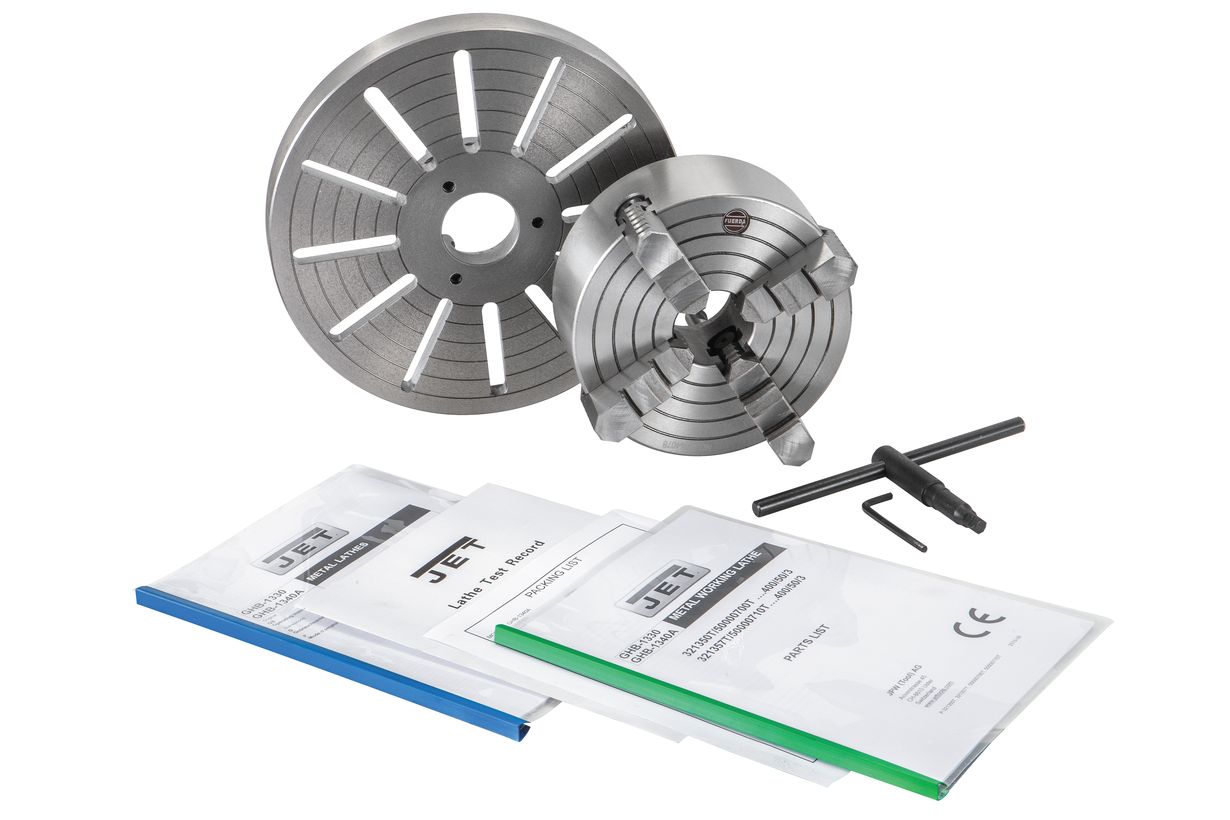

- 4-х кулачковый патрон 200мм с независимыми кулачками
- Планшайба 300мм

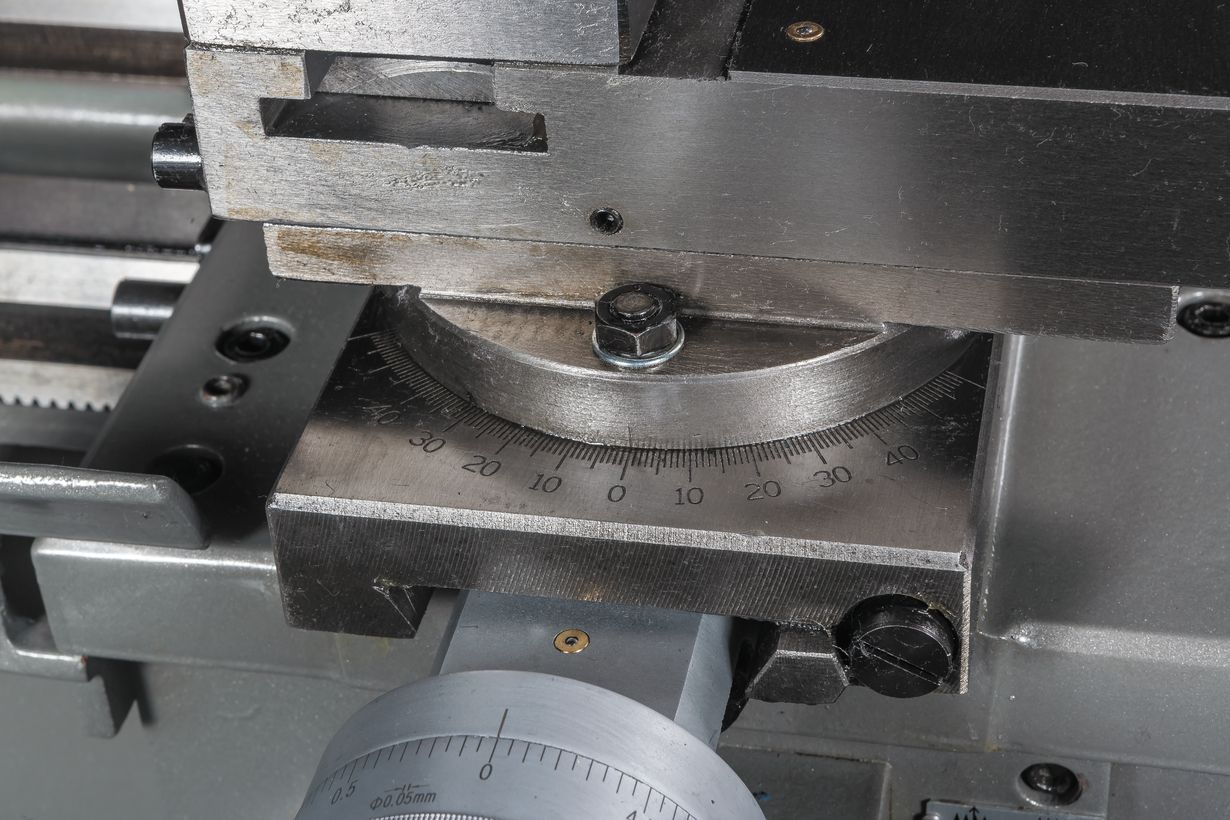

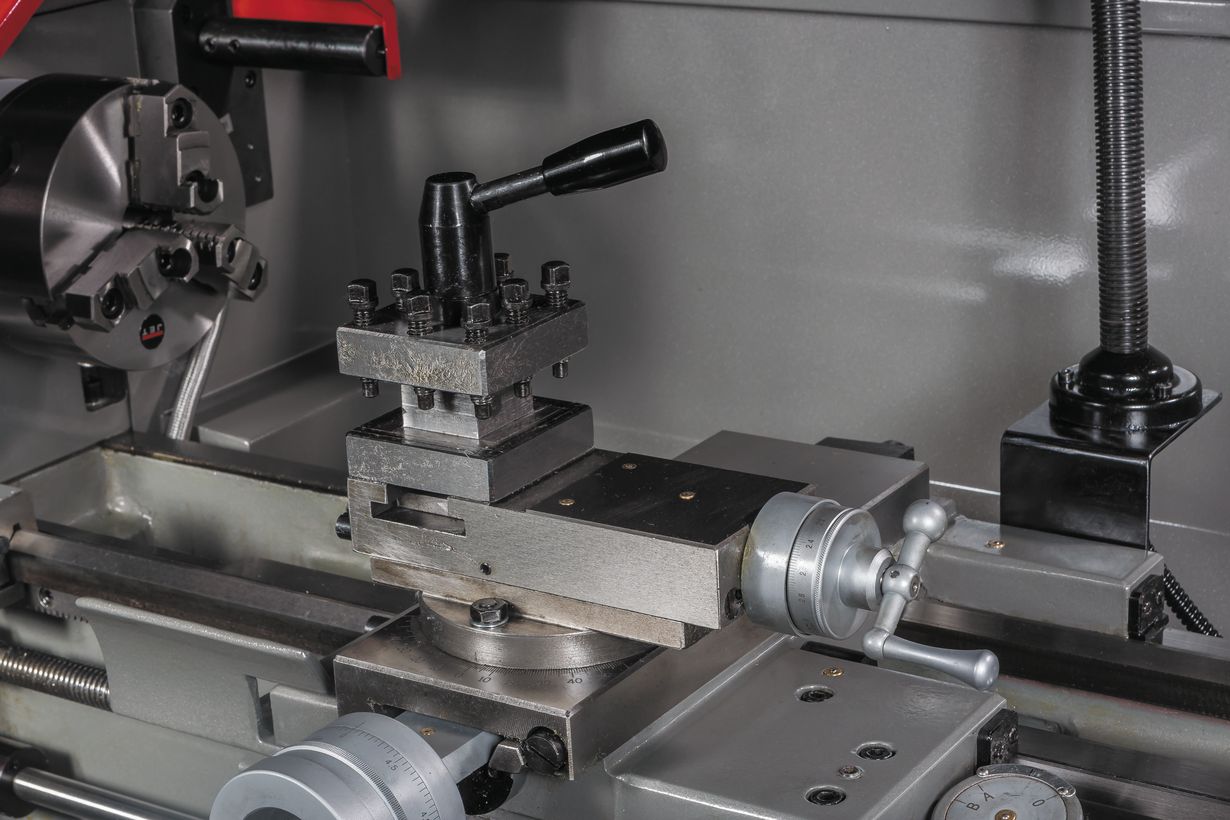

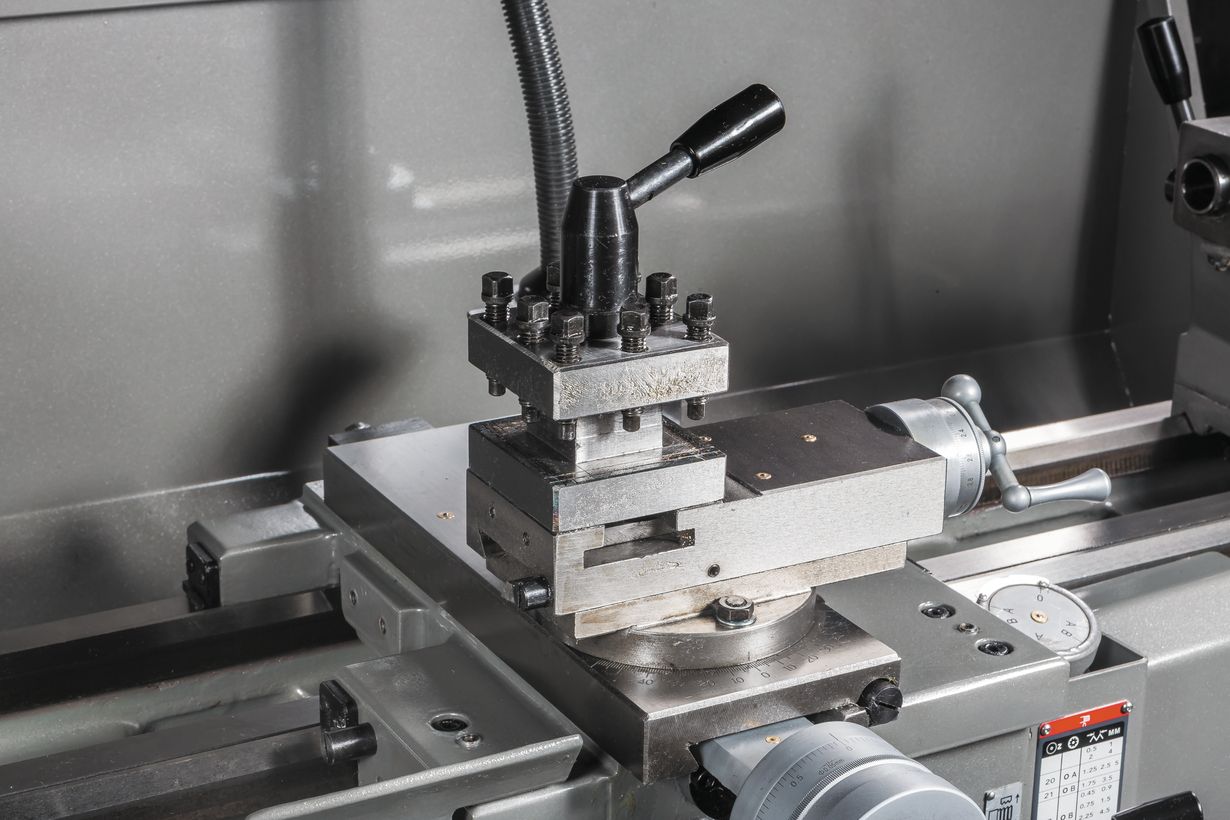

- 4-х позиционный резцедержатель

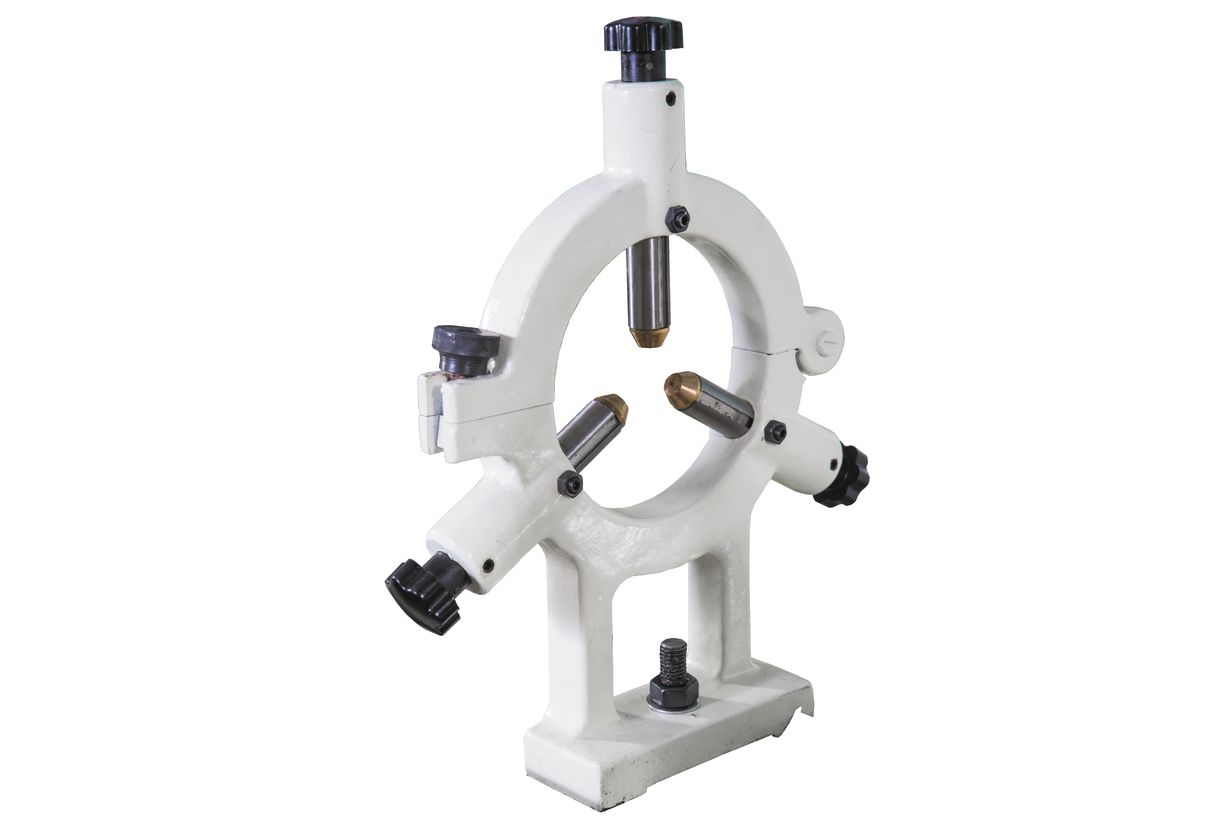

- Неподвижный люнет

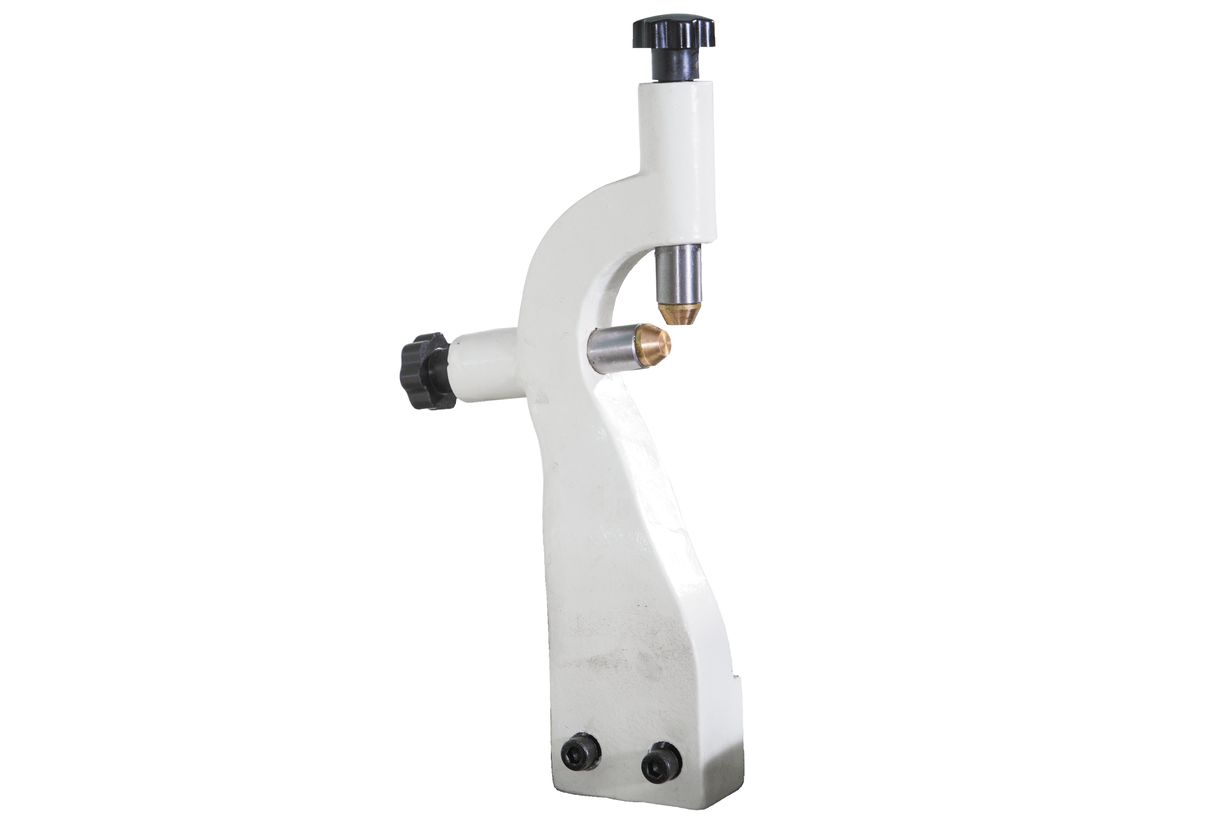

- Подвижный люнет

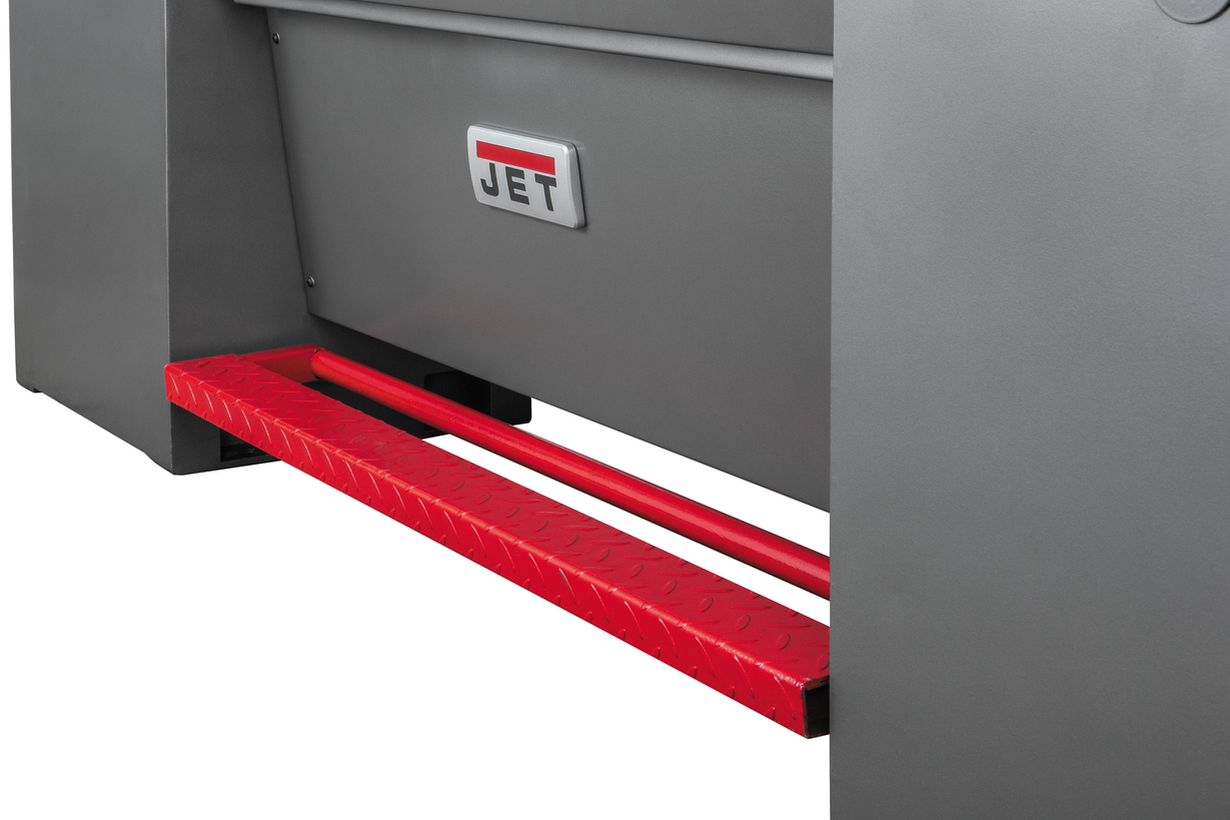

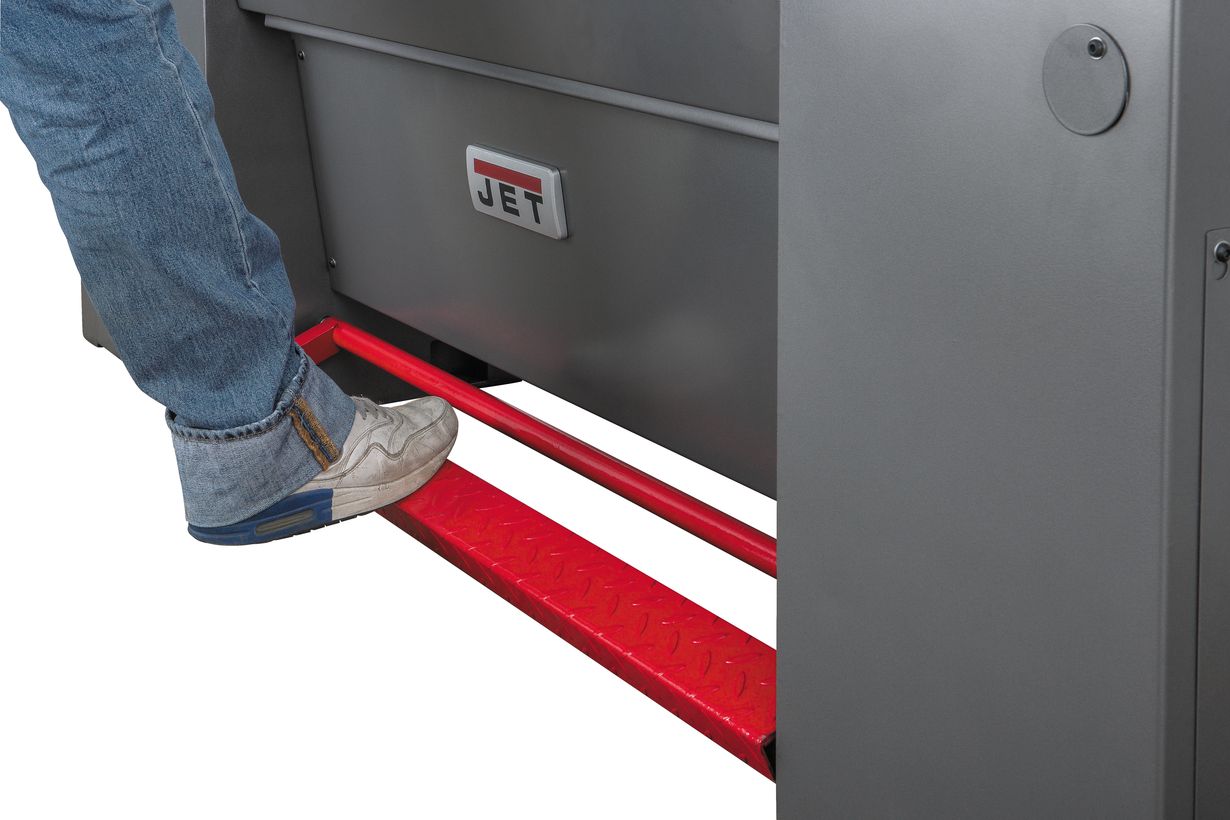

- Ножной тормоз

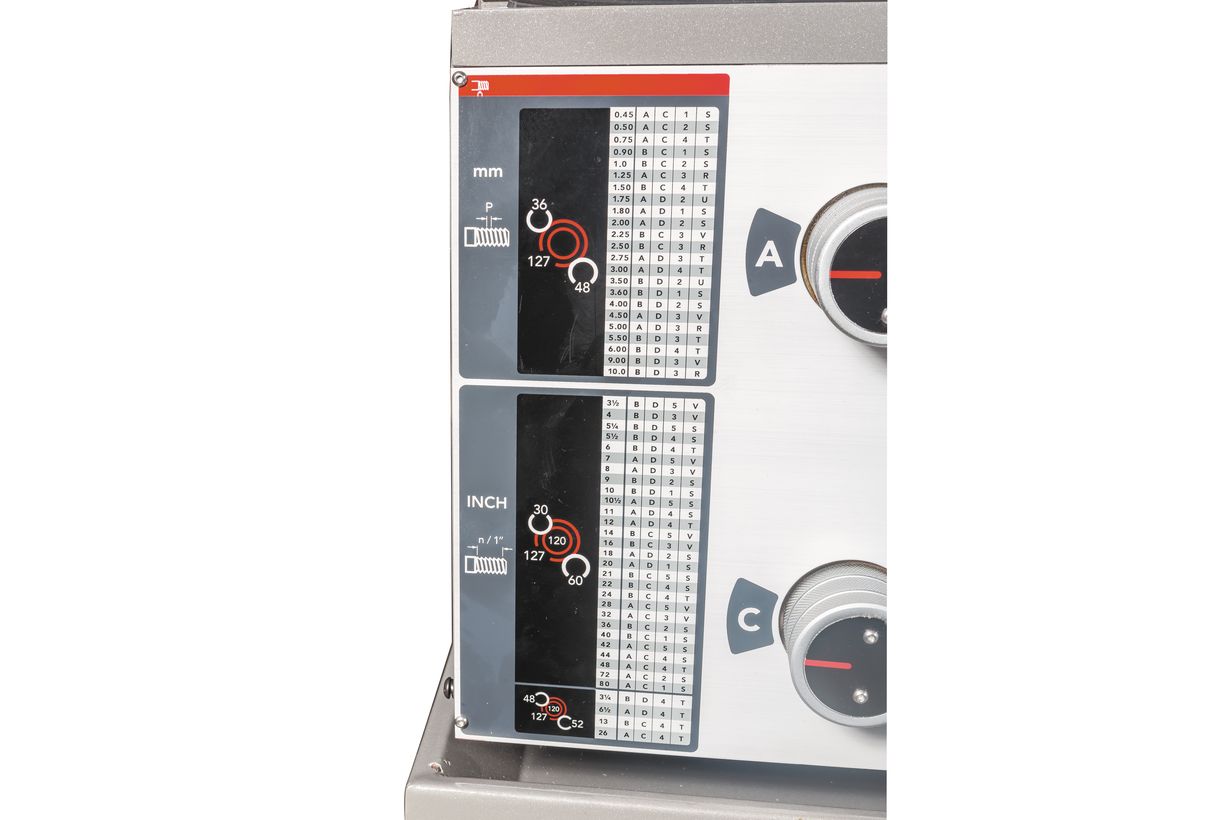

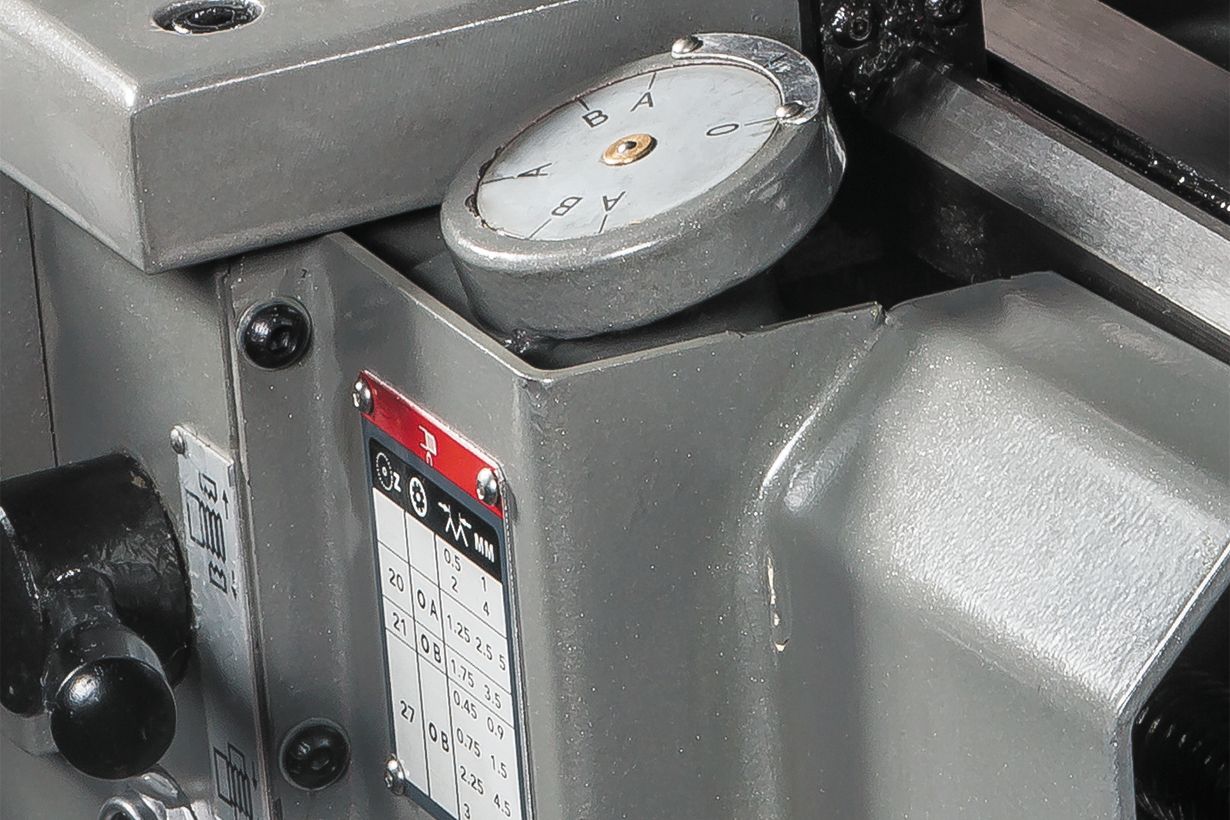

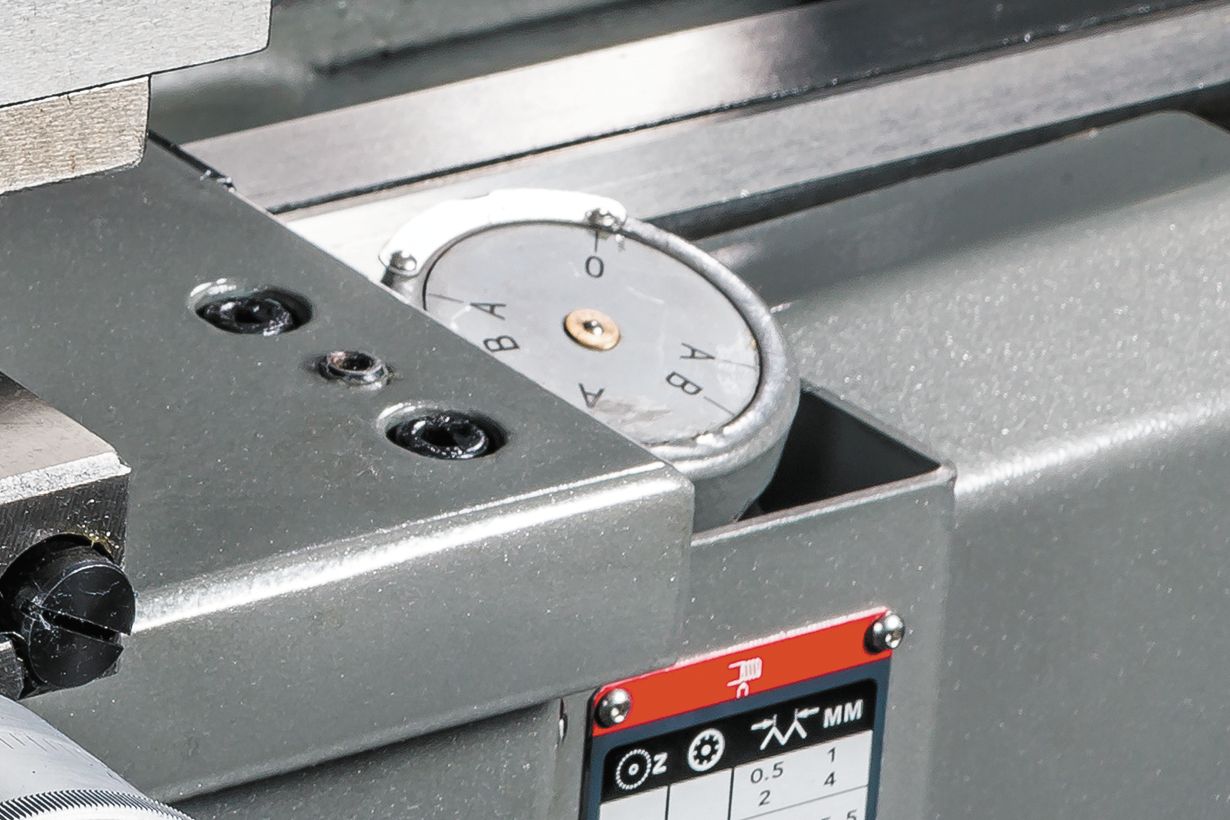

- Указатель резьбы
- Комплект сменных стальных шестерён
- 2 упорных центра MК 3
- Переходная втулка МК 5 / МК 3
- Указатель резьбы

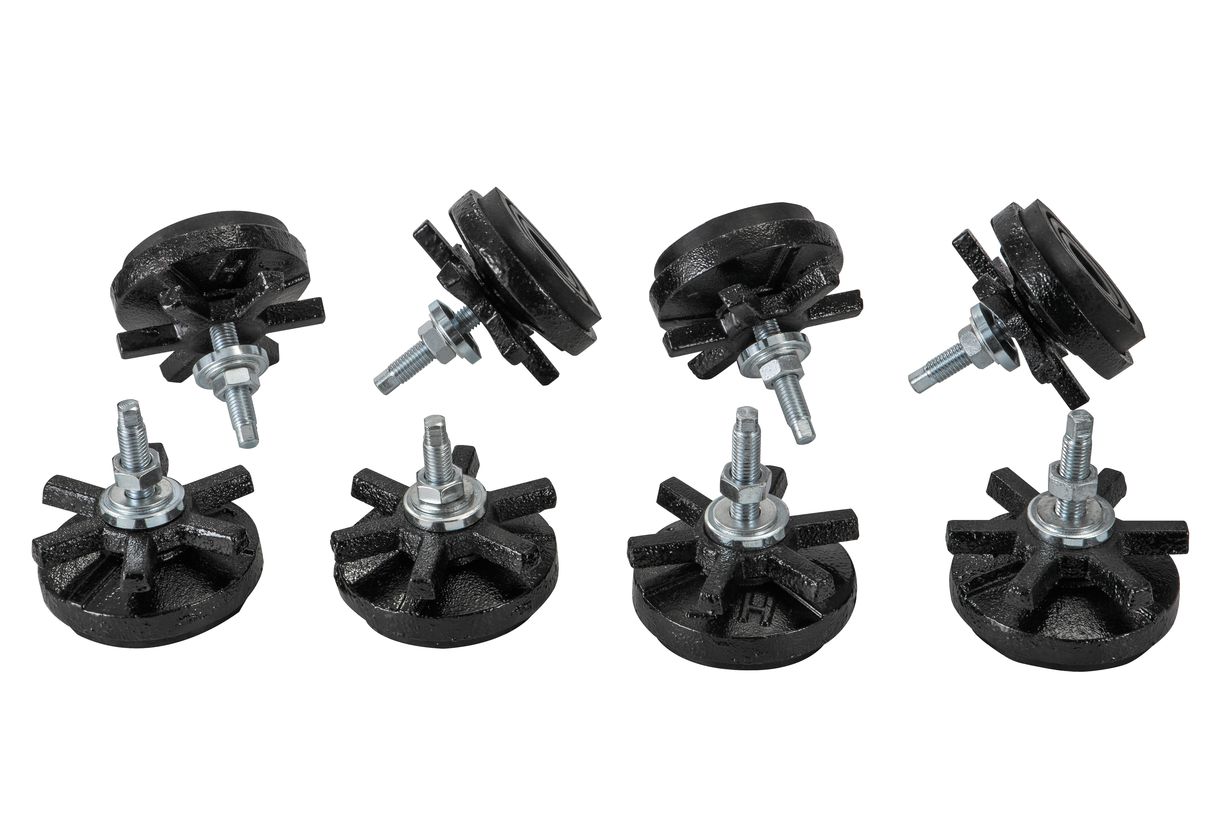

- Комплект установочных опор

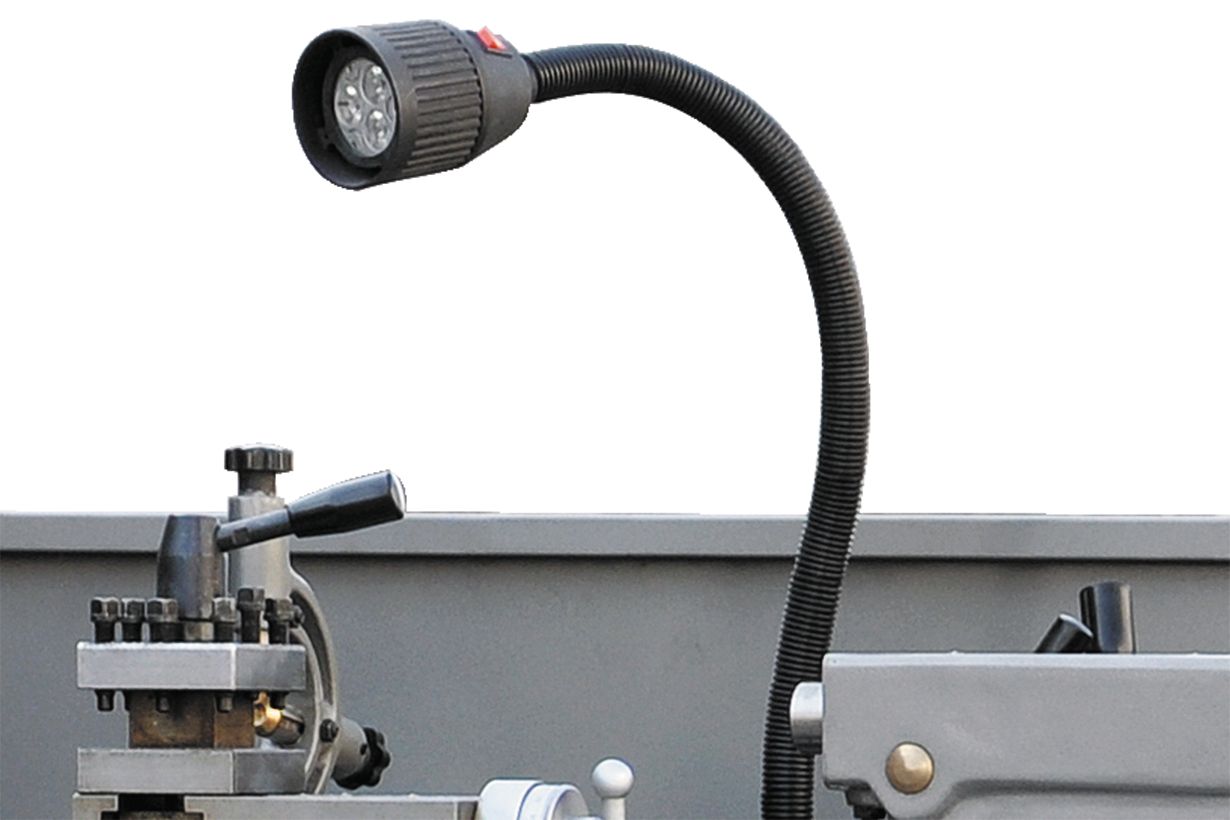

- Лампа освещения рабочей зоны

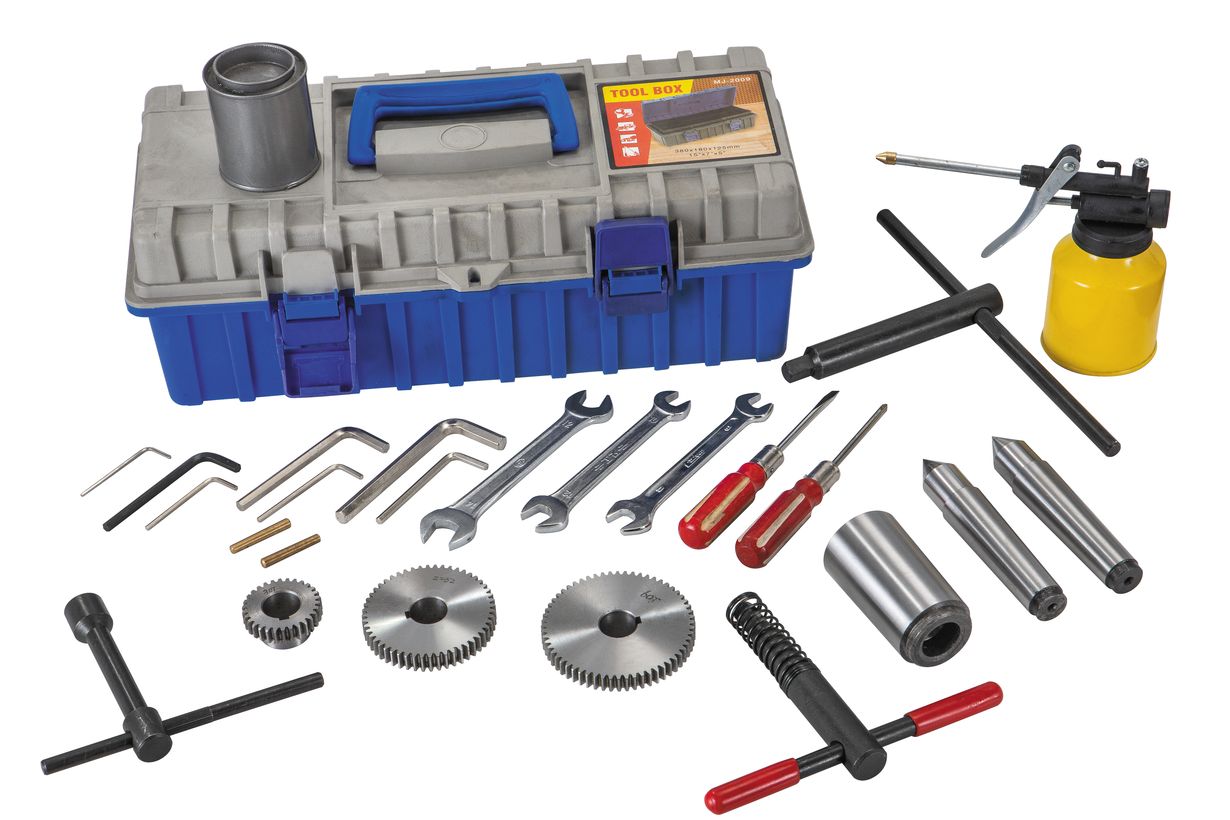

- Рабочий инструмент в ящике
- Масленка
- Подъемный крюк
- Инструкция по эксплуатации
- Список запасных частей
Характеристики
- Конус шпинделя
- MК 5
- Напряжение, В
- 400
- Диаметр обточки над станиной, мм
- 330
- Расстояние между центрами, мм
- 1015
- Ход пиноли задней бабки, мм
- 95
- Длина, мм
- 1905
- Ширина, мм
- 760
- Высота, мм
- 1200
- Масса, кг
- 650
- Длина в упаковке, см
- 200
- Ширина в упаковке, см
- 76
- Высота в упаковке, см
- 150
- Масса в упаковке, кг
- 715
- Шаг ходового винта, мм
- 4
- Диаметр пиноли задней бабки
- 32
- Количество скоростей шпинделя
- 8
- Количество продольных подач
- 29
- Количество поперечных подач
- 29
- Количество метрических резьб
- 23
- Количество дюймовых резьб
- 32
- Ширина станина, мм
- 186
- Страна производителя
- Китай
- Диаметр обточки над мостиком станины, мм
- 476
- Диаметр обточки над суппортом
- 197
- Торец шпинделя DIN 55029 (Camlock)
- D1-4

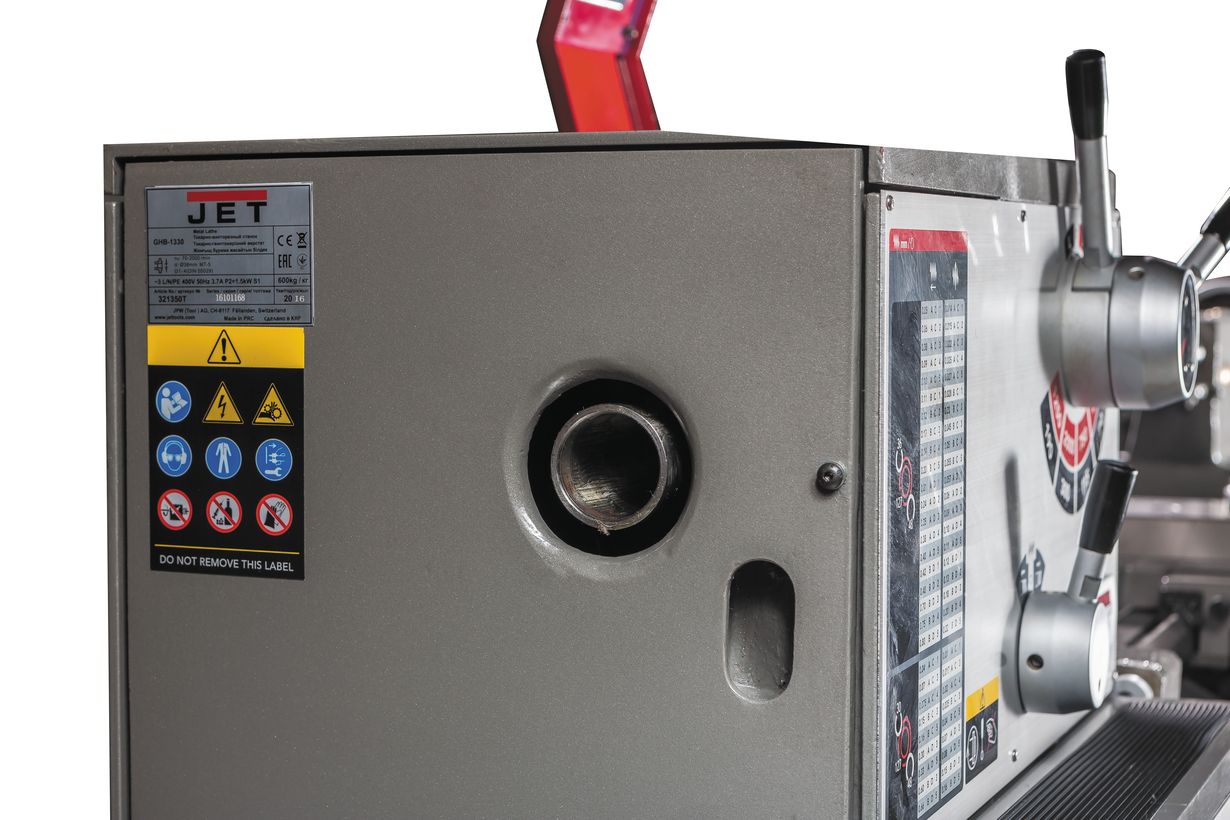

- Проходное отверстие шпинделя, мм
- диаметр 38

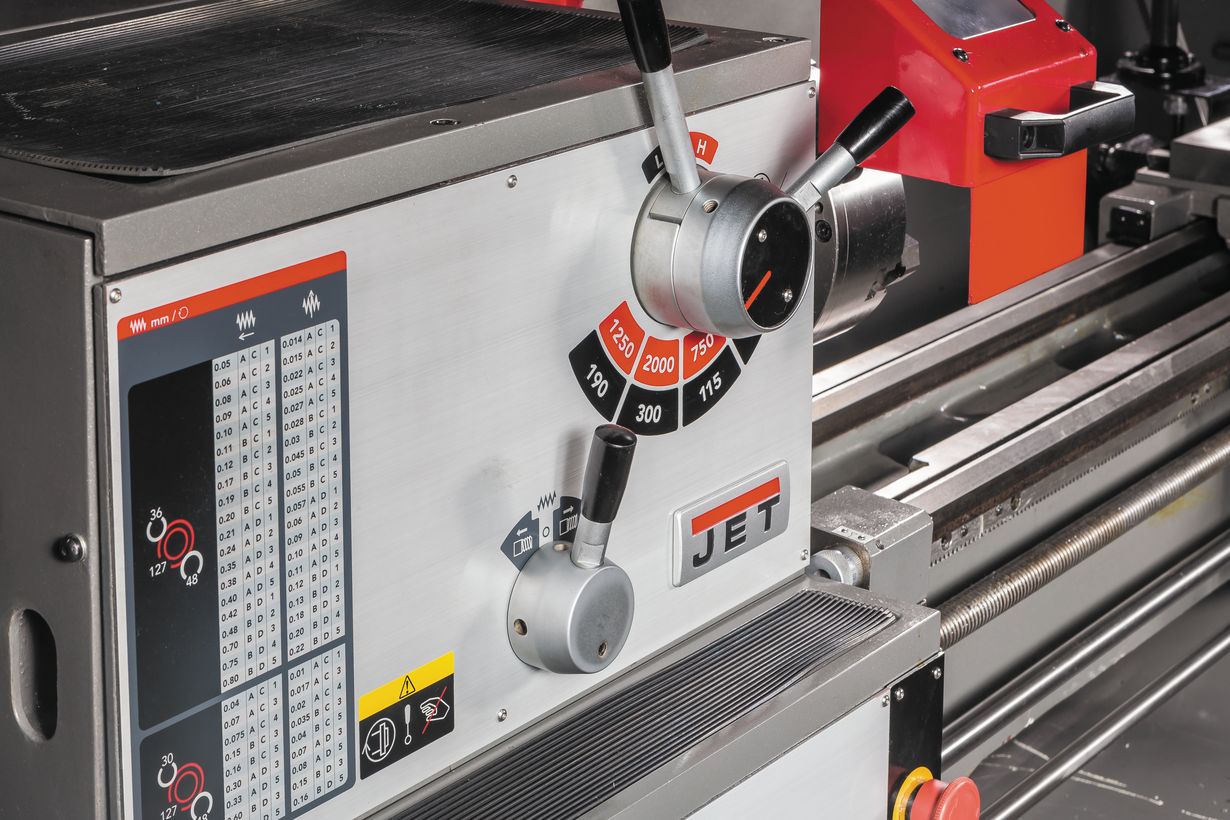

- Обороты шпинделя, об/мин
- 70-2000
- Диаметр неподвижного люнета, мм
- 10 – 73
- Диаметр подвижного люнета, мм
- 10 – 60
- Конус пиноли задней бабки
- MК 3

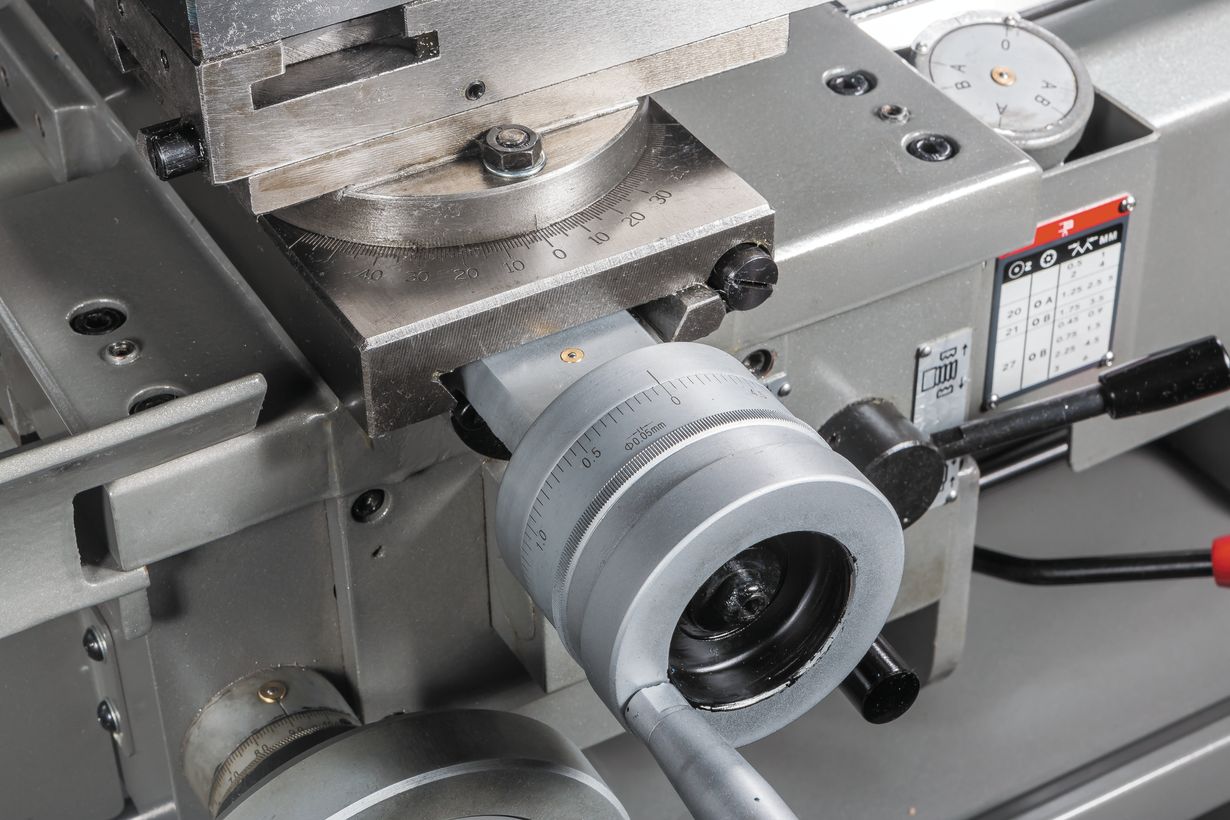

- Ход поперечной каретки суппорта, мм
- 160
- Ход салазок верхнего суппорта, мм
- 68
- Макс. размер инструмента, мм
- 16 × 16
- Продольные подачи, мм/об
- 0.037–0.80
- Поперечные подачи, мм/об
- 0.01–0.22
- Метрические резьбы, мм
- 0.45–10
- Дюймовые резьбы, TPI
- 3-1/4 – 80
- Электропитание, В
- 400В ~3L/PE 50Гц

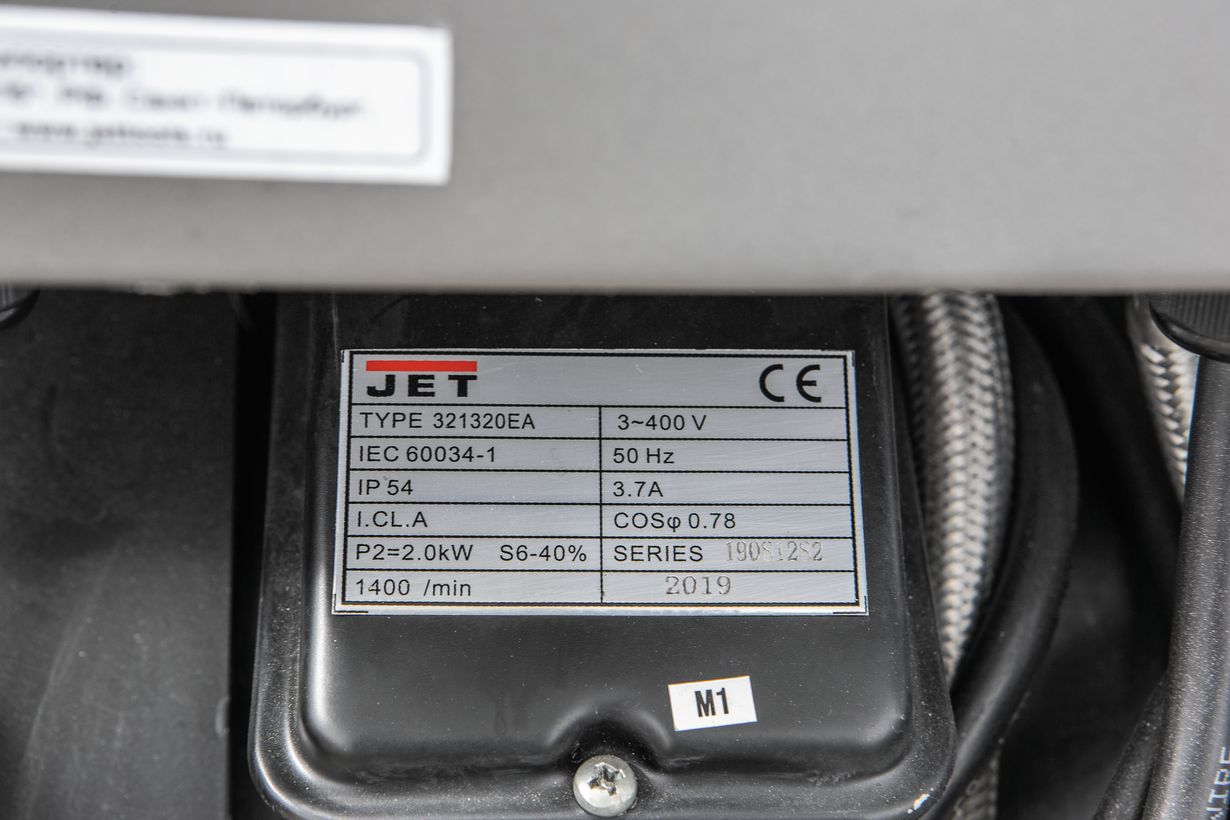

- Выходная мощность
- 1.5 кВт (2 л.с.) S1
- Номинальный ток, А
- 4
- Сечение силового кабеля (H07RN-F), мм
- 4 × 1.5²
- Устройство защиты потребителя, А
- 16
