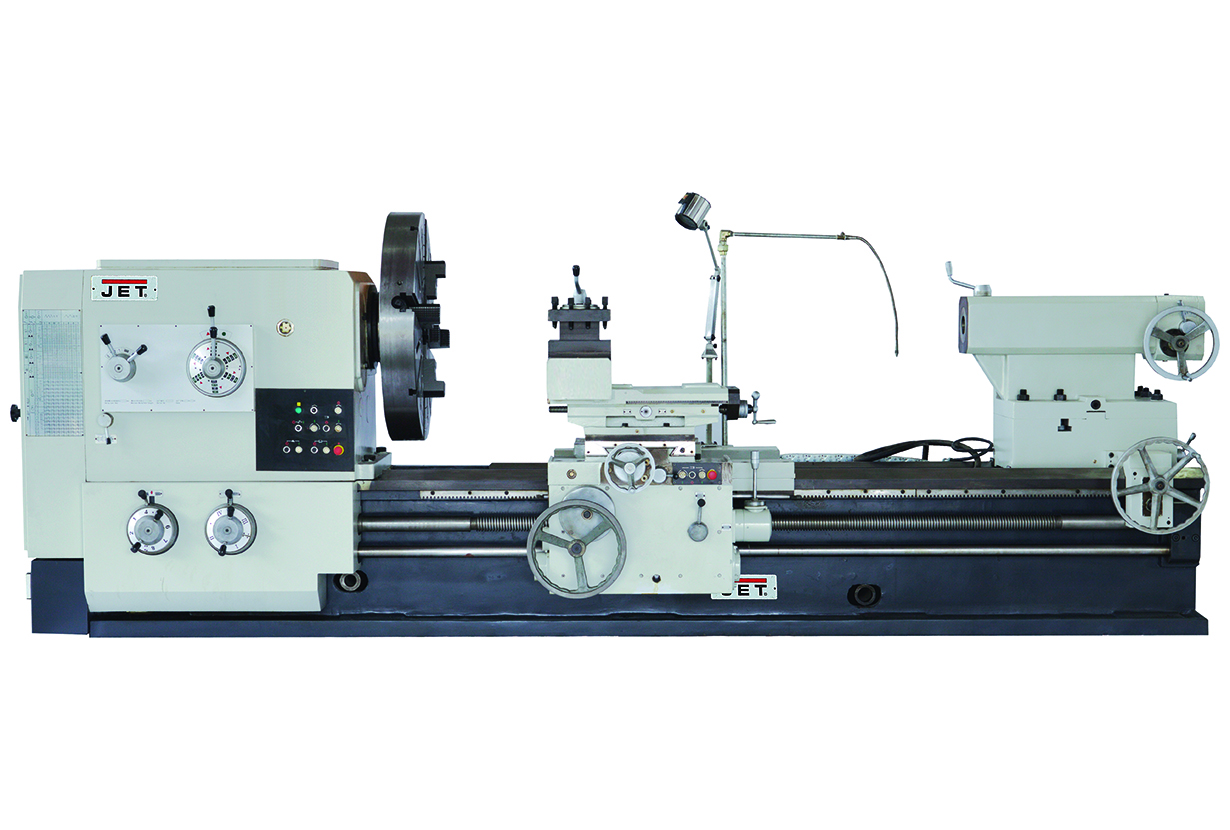

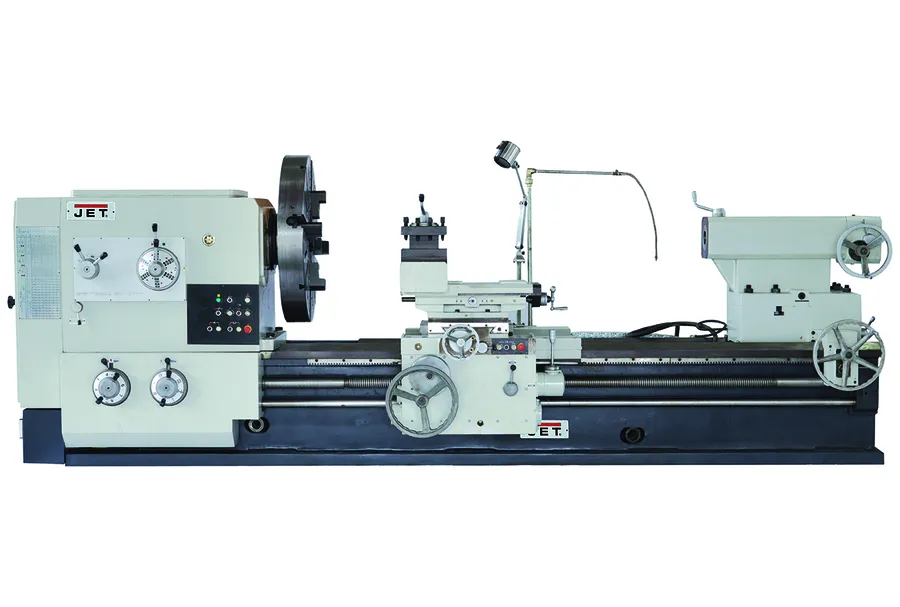

JET GH-40200 ZHP DRO RFS Токарно-винторезный станок

Характеристики

Конус шпинделя

ø140mm 1:20

Напряжение, В

400

Диаметр обточки над станиной, мм

1000

Диаметр обточки над поперечным суппортом, мм

600

Расстояние между центрами, мм

5000

Диаметр проходного отверстия шпинделя, мм

130

Ход поперечного суппорта, мм

720

Ход пиноли задней бабки, мм

300

Длина, мм

8000

Ширина, мм

1860

Высота, мм

1700

Масса, кг

13400

Длина в упаковке, см

850

Ширина в упаковке, см

220

Высота в упаковке, см

200

Масса в упаковке, кг

13900

Диаметр пиноли, мм

160

Диапазон продольной подачи, мм/об

0.064-12

Диапазон метрической резьбы, мм

1-120

Шаг ходового винта, мм

12

Ход верхнего суппорта, мм

250

Расстояние между направляющими, мм

755

Диапазон поперечной подачи, мм/об

0.032 - 6

Мощность насоса СОЖ, кВт

0.25

Объем бака СОЖ, л

150

Макс. размер резца, мм

40 × 40

Диаметр обточки над съемным мостиком, gap, мм

1380

Количество скоростей шпинделя

24 (12 обратных)

Присоединение шпинделя

А2-15 (DIN 55026)

Количество продольных подач

97

Количество поперечных подач

97

Количество метрических резьб

45

Количество дюймовых резьб

42

Количество модульных резьб

46

Диапазон питчевой резьбы, DP

1/2 - 60

Количество питчевых резьб

48

Ускоренное перемещение продольного суппорта, м/мин

3.74

Ускоренное перемещение поперечного суппорта, м/мин

1.87

Страна производителя

Китай

Конус пиноли задней бабки

ø80 mm 1:20

Диапазон оборотов шпинделя, об/мин

2.5-250

Диапазон дюймовой резьбы, TPI

30 - 1/4

Диапазон модульной резьбы, MP

0.5 - 60

Длина съемного мостика, мм

590

Диапазон подач продольных резцовых салазок, мм/об

0.016-3

Количество подач продольных резцовых салазок, шт

97

Ускоренное перемещение резцового суппорта, м/мин

0.935

Параметры питающей сети

3~ 400 В, 50 Гц

Мощность главного двигателя, кВт

22
