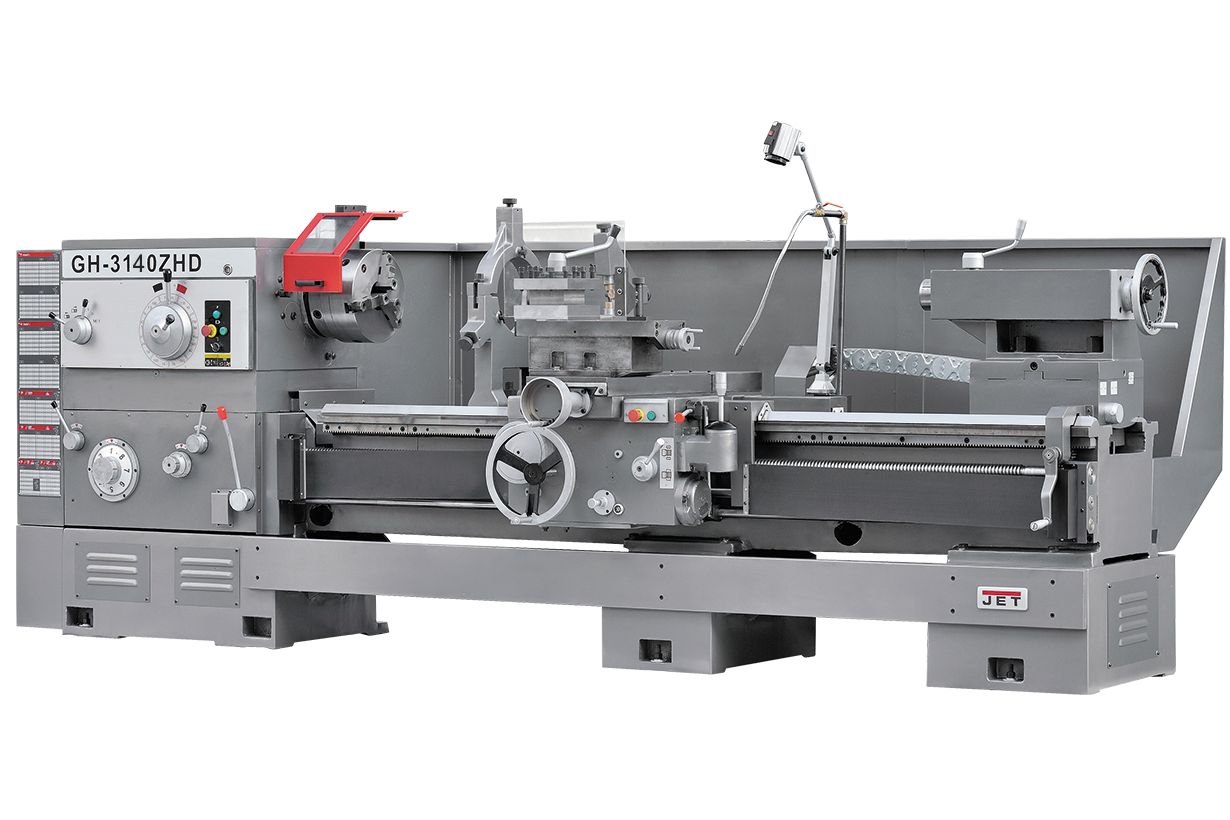

JET GH-3140 ZHD DRO RFS Токарно-винторезный станок

Описание

GH-3140 ZHD DRO - старшая модель в линейке GH токарно-винторезных станков производства компании JET. Ее главная особенность - увеличенное расстояние между центрами - 1000 мм. Этот станок позволяет обрабатывать длинномерные заготовки увеличенного диаметра в условиях непрерывных промышленных нагрузок. Данное изделие ориентировано на эксплуатацию крупными мастерскими, предприятиями различного профиля, имеющих в своем распоряжении металлообрабатывающие подразделения, предприятиями авиационной отрасли и т.д. Сборка изделия на заводе-изготовителе осуществляется в соответствии со стандартом DIN 8606. Это обеспечивает соблюдение всех необходимых параметров соответствия и норм, а также наделяет станок обязательной гарантией на территории стран Таможенного союза.

GH-3140 ZHD DRO справится с заготовками диаметром до 800 мм при обработке над станиной, до 1000 мм при снятии gap и до 510 при обточке над суппортом. С целью обеспечения запаса мощности при обработке тяжелых деталей и поддержания достаточного крутящего момента на шпинделе на станок установлен асинхронный двигатель мощностью (11 кВт). Частота вращения шпинделя может выбираться из предустановленных значений в диапазоне от 7,5 до 1000 об/мин. Коробка подач станка механическая, с заранее предустановленными режимами подачи по двум осям X и Z. Это позволяет быстро выбрать необходимые параметры обработки, в том числе при нарезке резьб различного типа.

Как оборудование топ-класса, GH-3140 ZHD DRO комплектуется всеми необходимым для немедленного запуска его в работу, докупать что-либо для пуско-наладочных работ не потребуется. В комплект поставки уже входят два патрона, планшайбы, упорные центры, система подачи СОЖ, люнеты, лампа подсветки, регулируемые опоры для установки и многое другое.

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

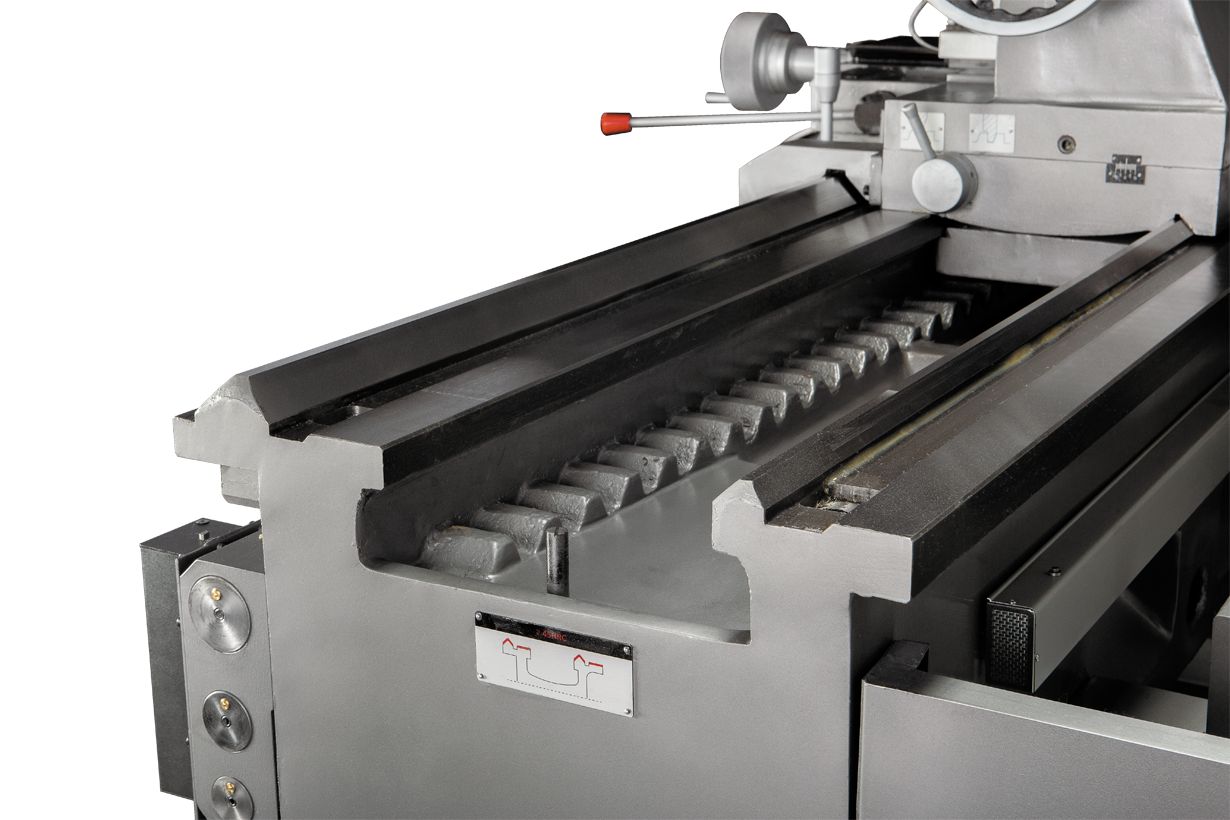

• Массивная станина станка из серого чугуна

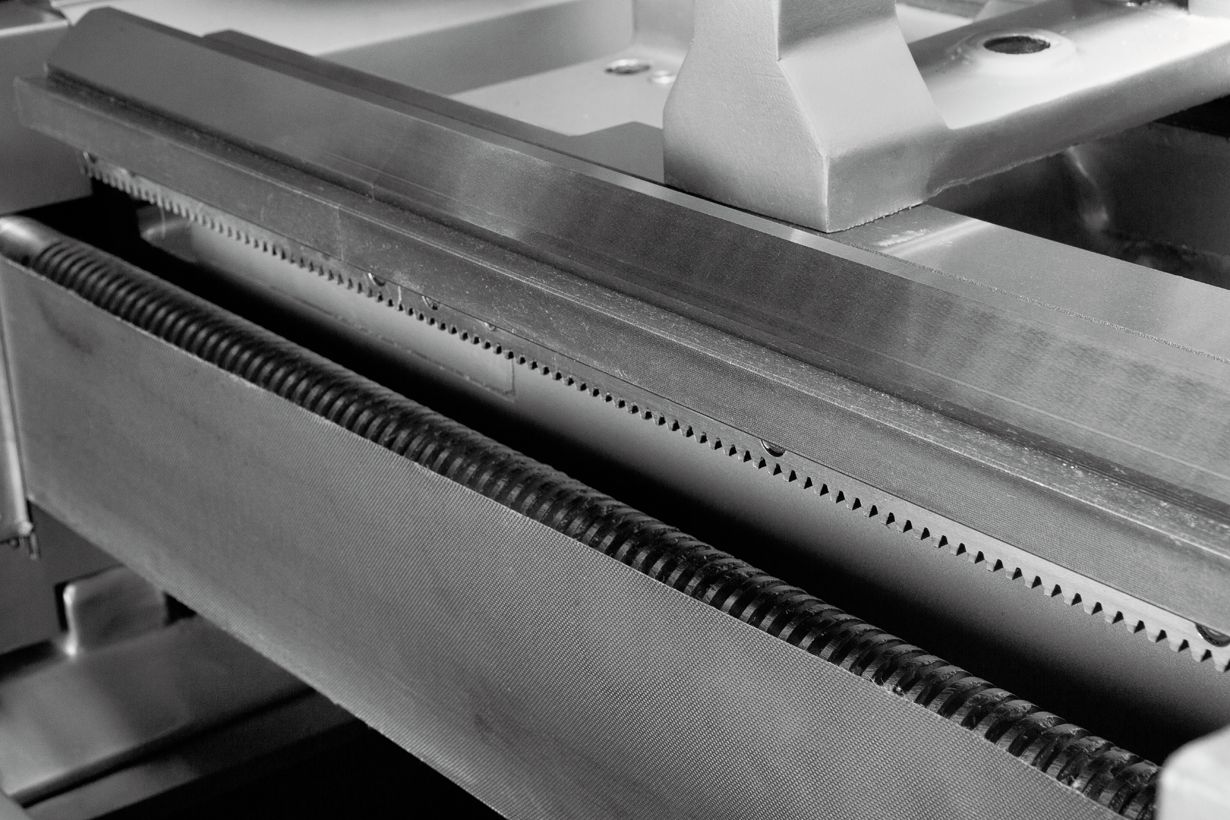

• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

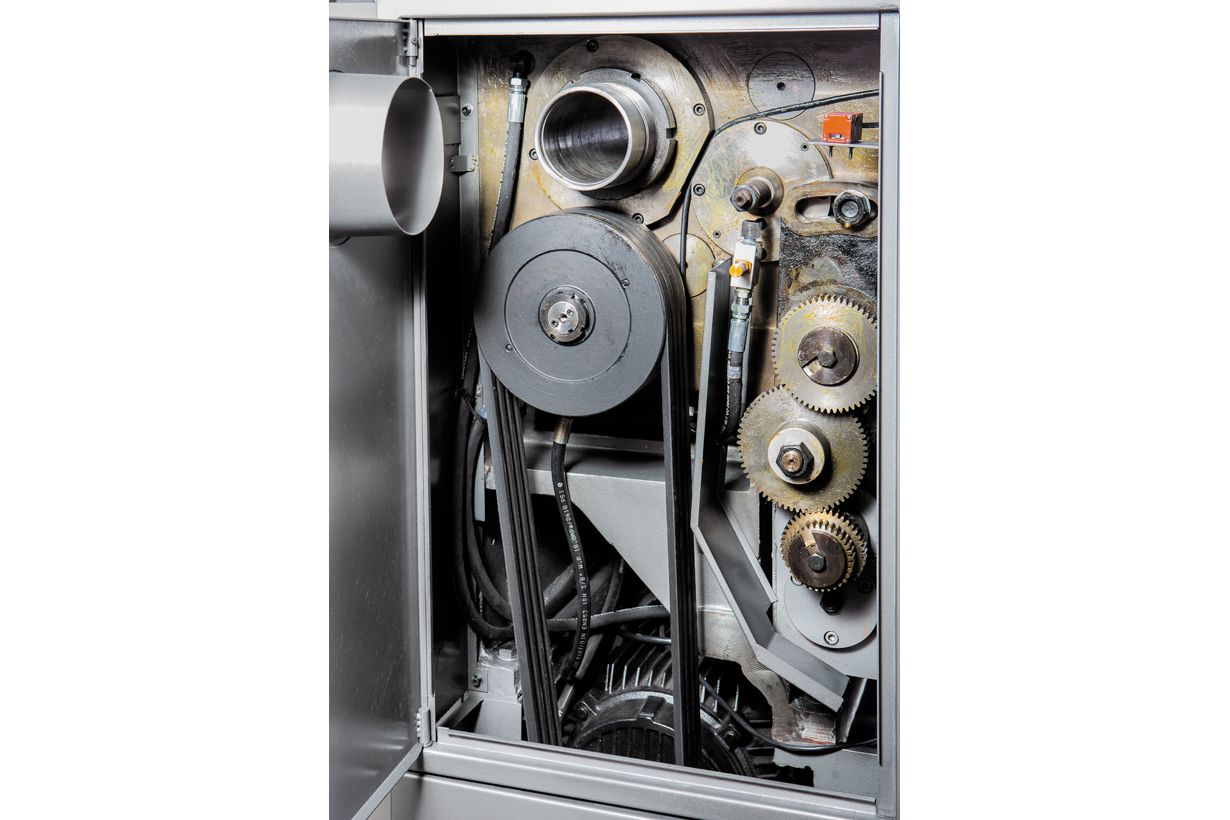

• Коробка передач позволяет нарезать резьбу без замены шестерен

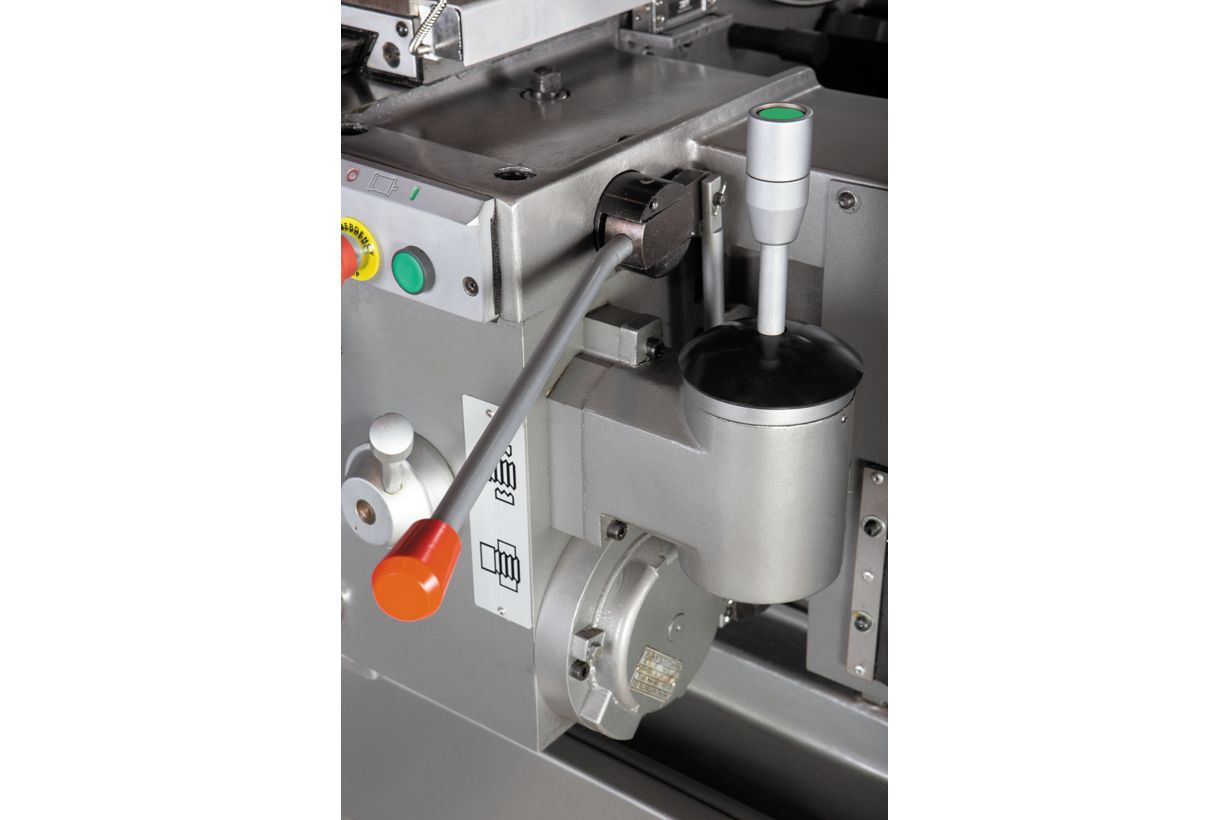

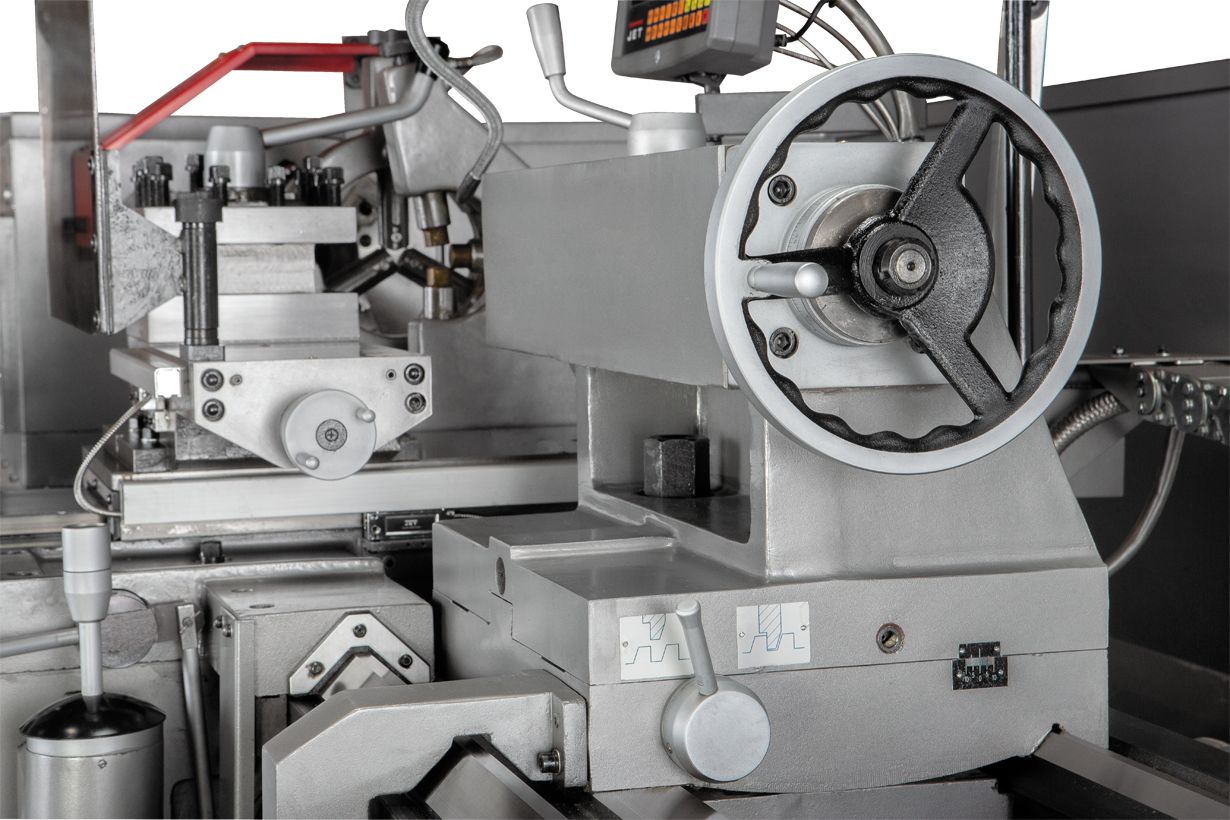

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

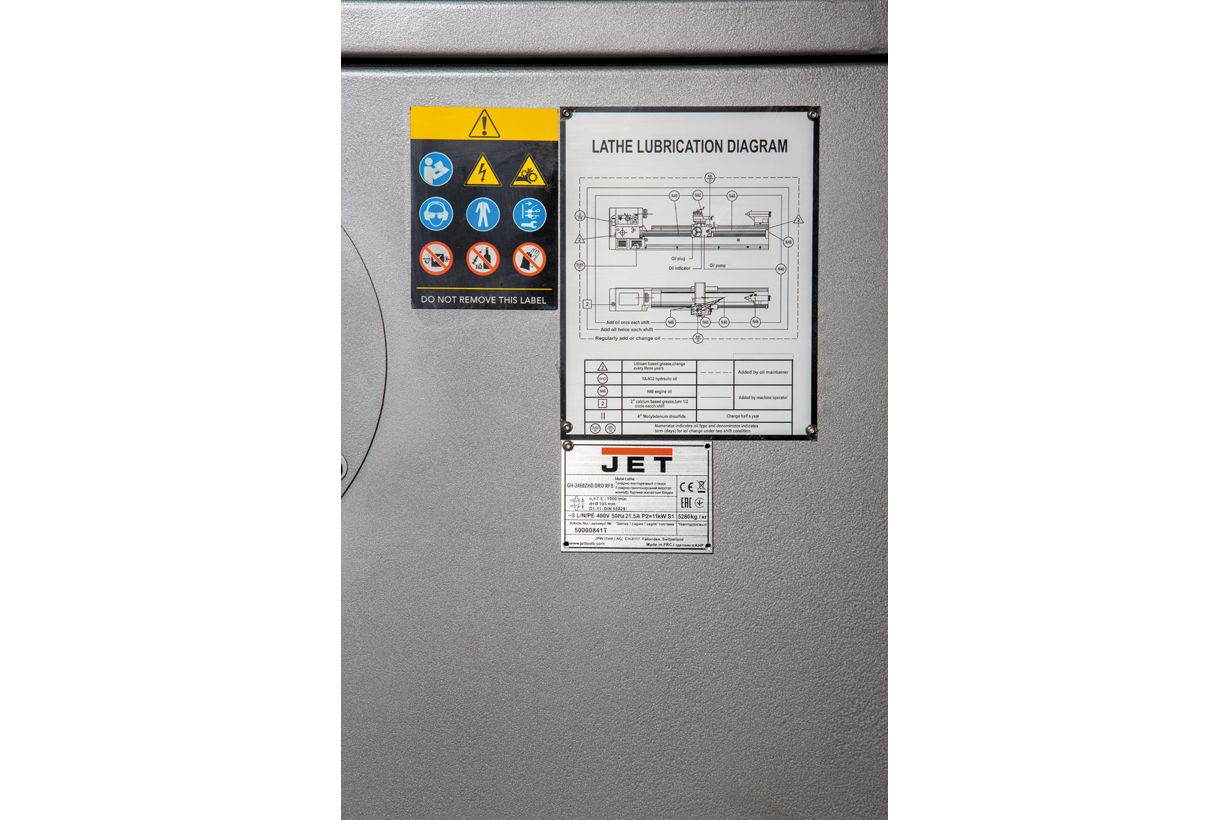

• Централизованная система подачи смазки продольного суппорта

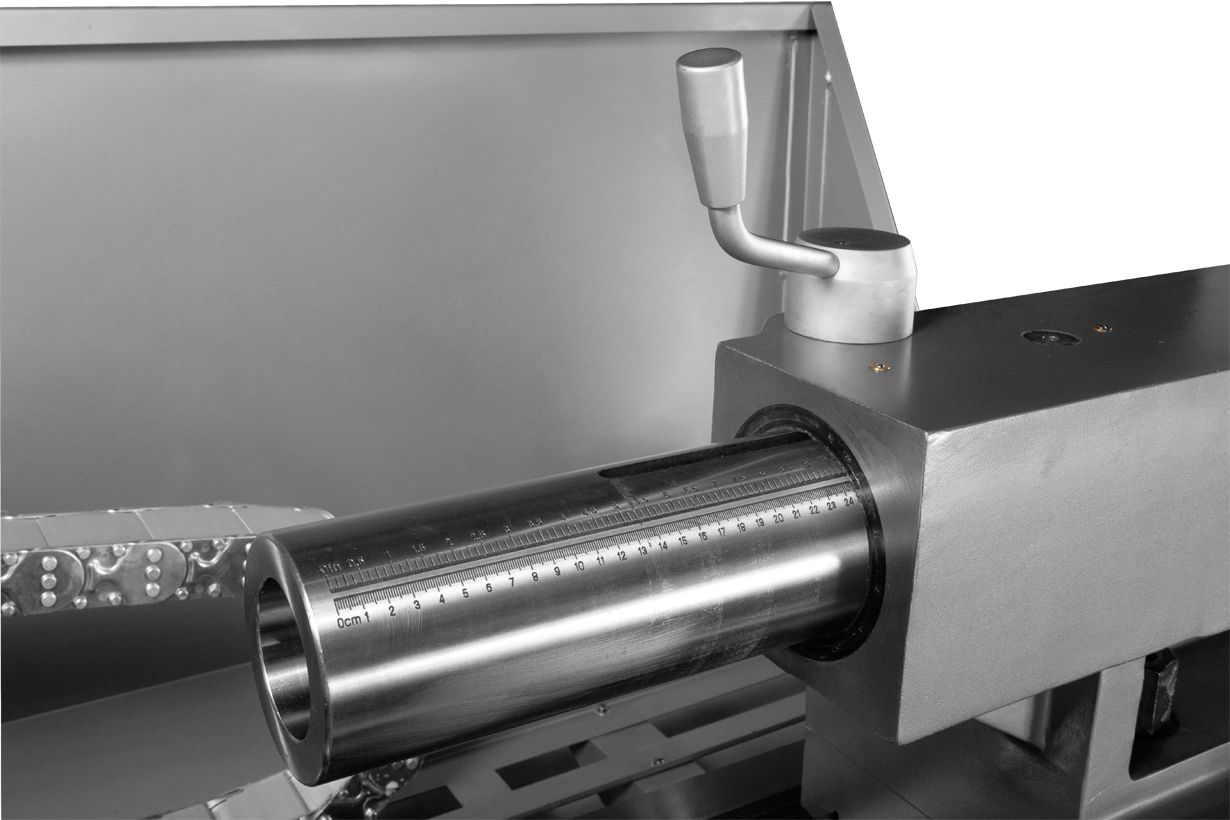

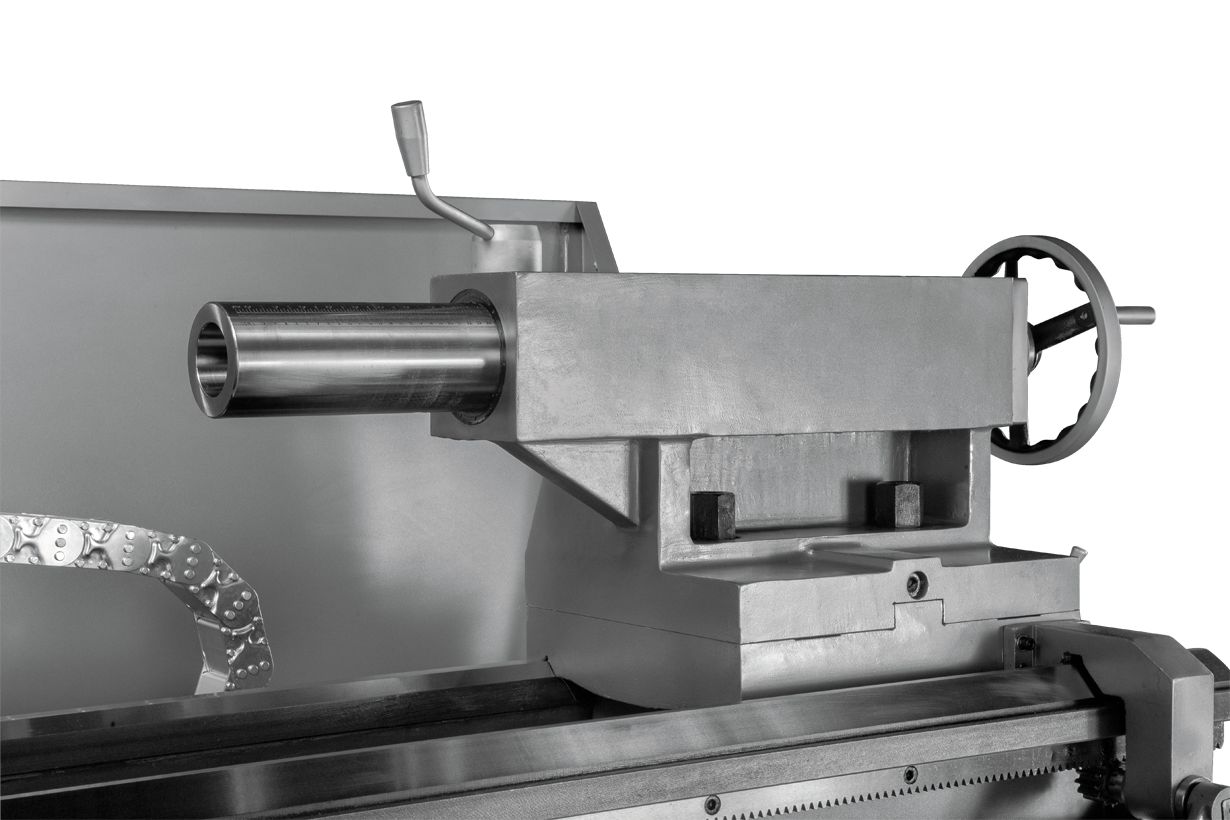

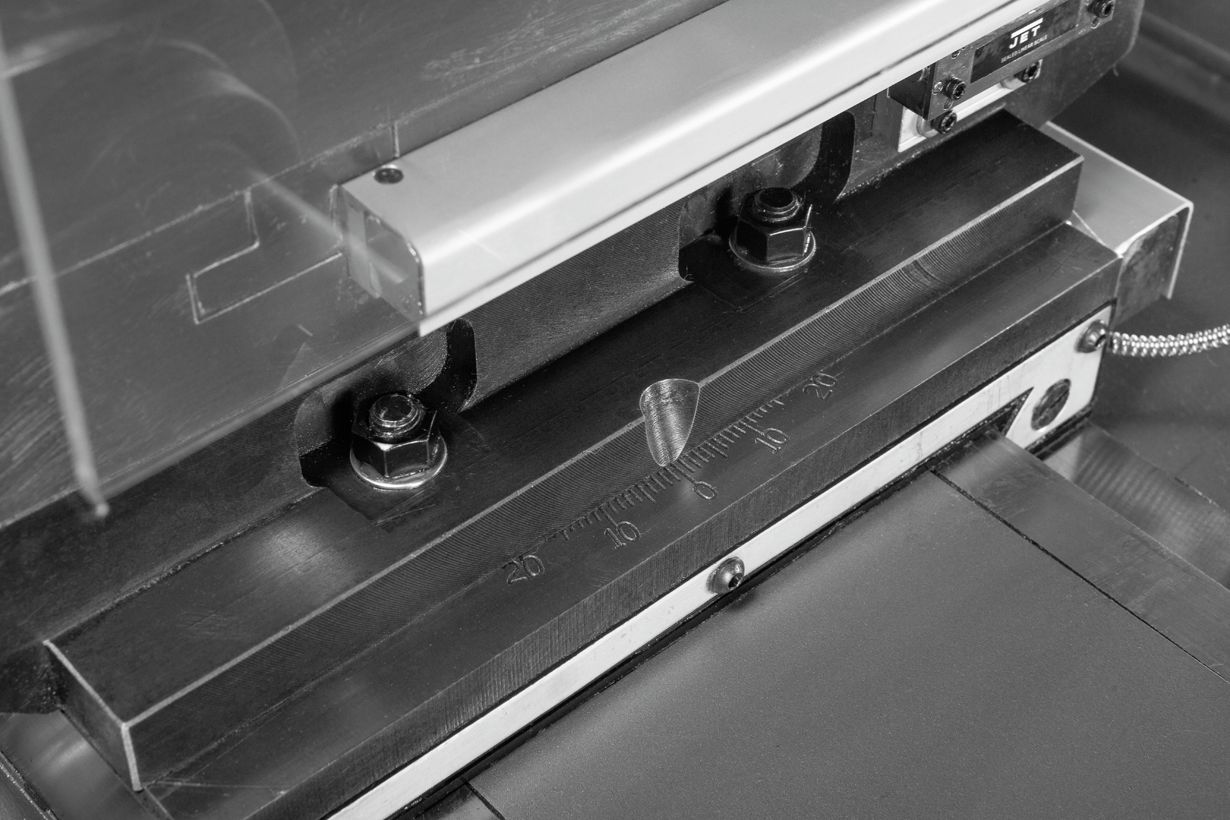

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Передняя бабка с гидравлическим фрикционом
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

• 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
• 4-х кулачковый патрон Ø500 мм
• Планшайба Ø625 мм

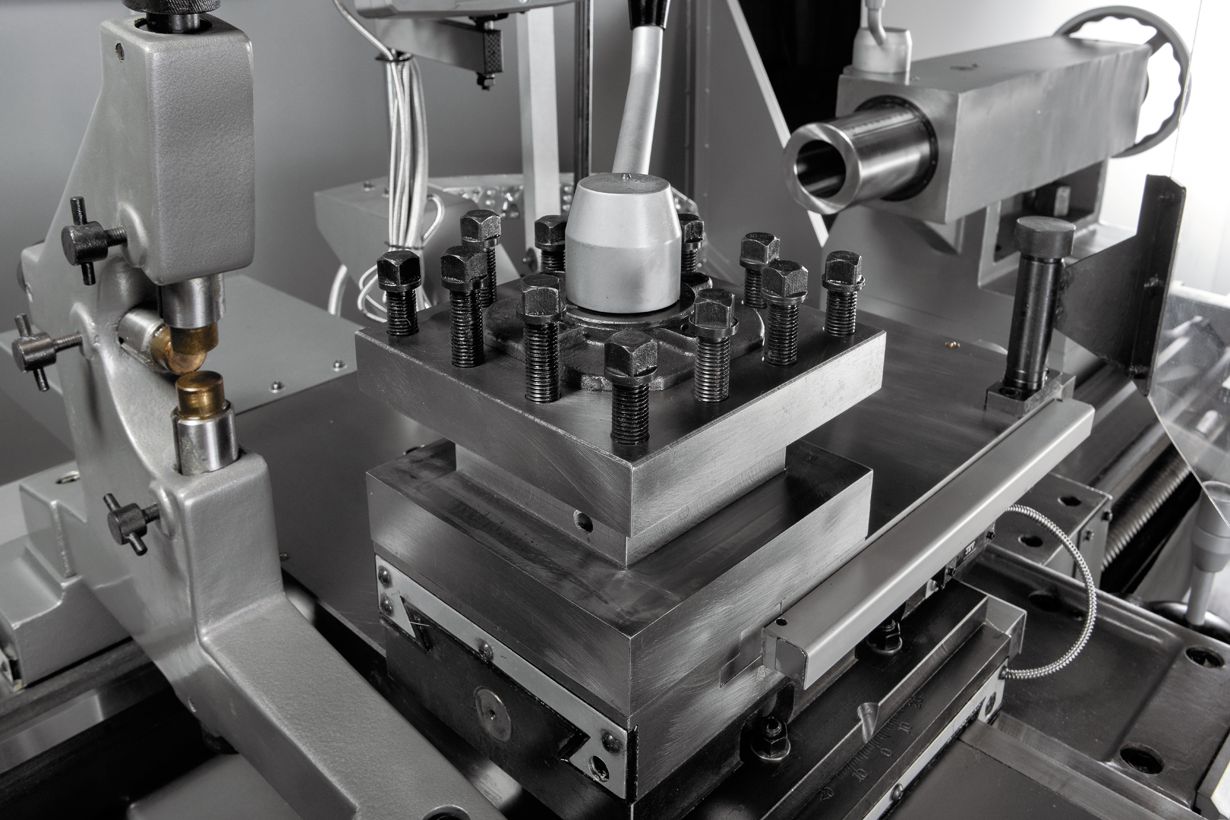

• 4-х позиционный резцедержатель с фиксатором
• Галогенная лампа местного освещения
• Система подвода СОЖ
• Ускоренное перемещение

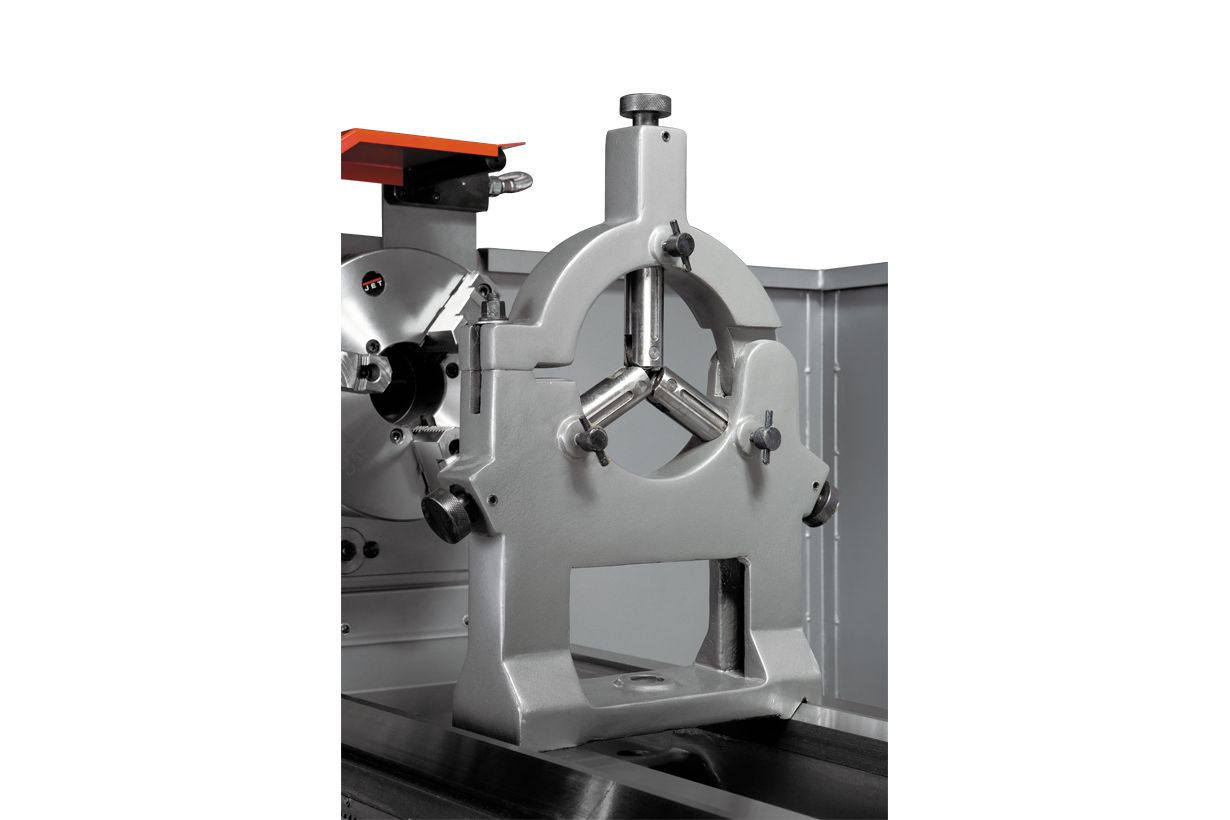

• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка

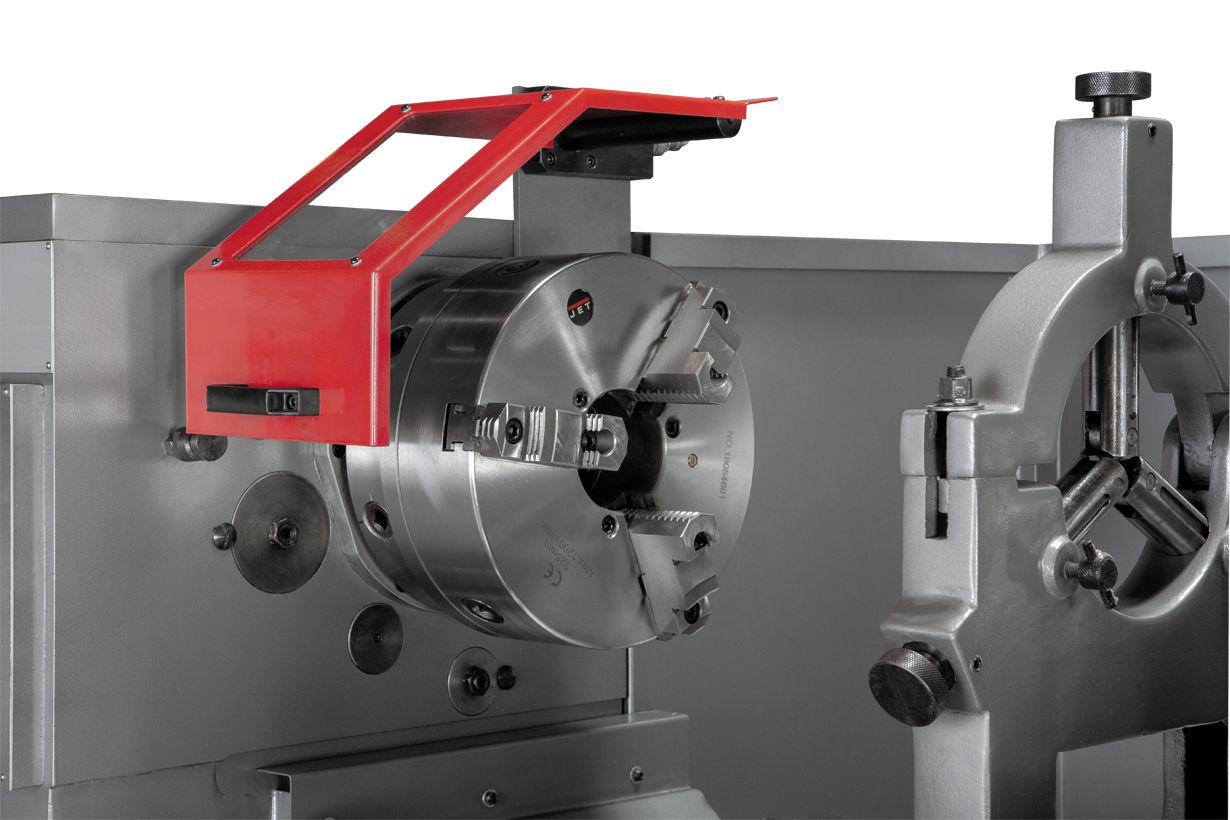

• Защитный экран патрона с концевым выключателем
• Защита зоны резания
• Защита ходового винта
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Ящик с инструментом
• Руководство по эксплуатации
