Описание

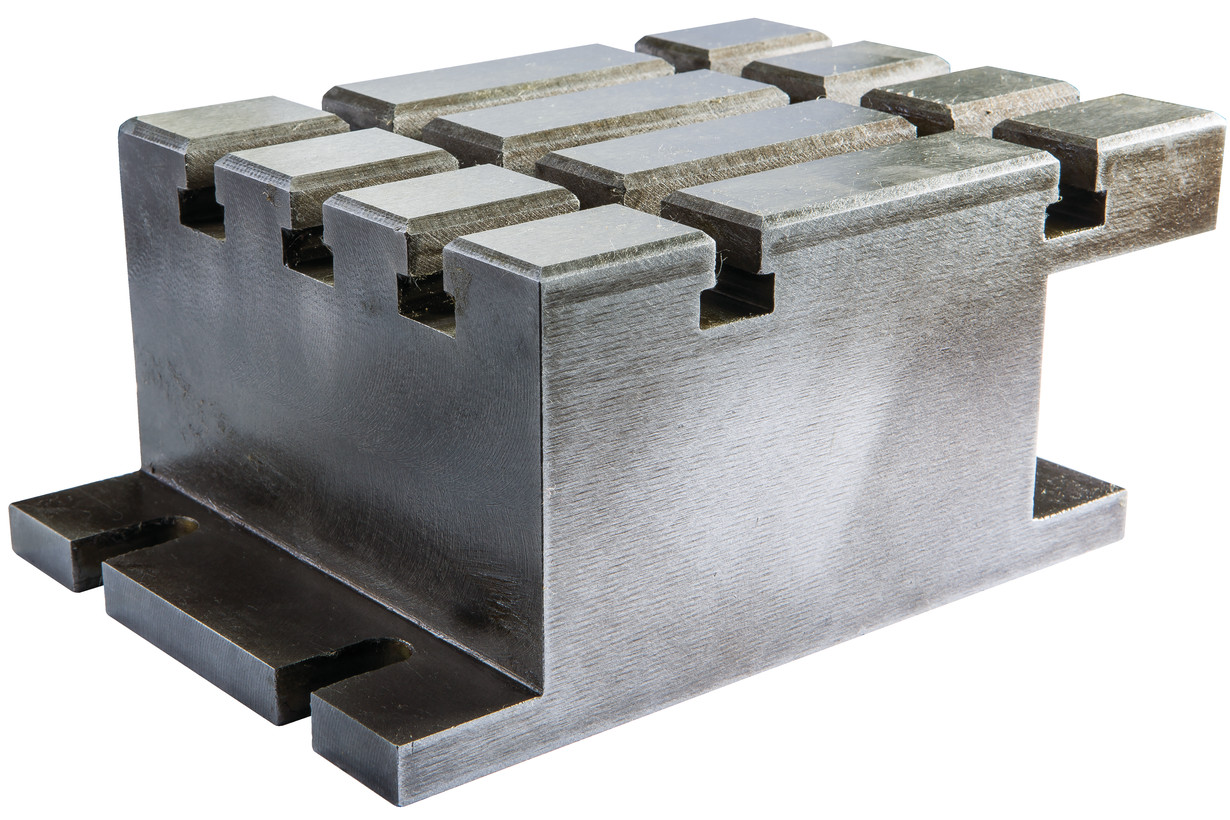

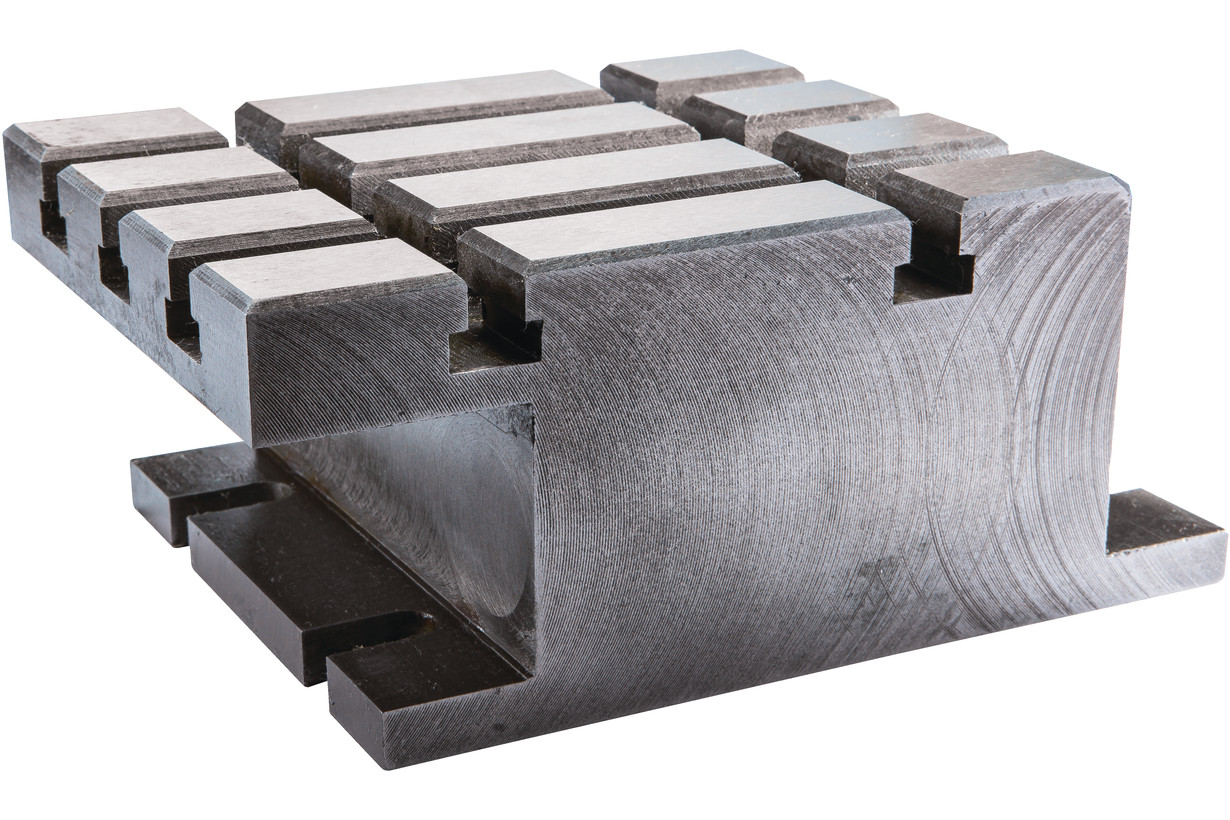

Стол для горизонтального фрезерования представляет собой одну из основных оснасток, которой оснащается фрезерно-сверлильное оборудование, выпускаемое компанией JET. Приспособление предназначено для выполнения технологических фрезерно-сверлильных операций при наклонном положении шпинделя. Стол позволяет устанавливать заготовки и детали непосредственно на уровне расположения шпиндельной бабки пи наклоне в горизонтальной плоскости. Приспособление жестко фиксируется на рабочем столе фрезерно-строительного станка, имеет Т-образные пазы для установки дополнительной крепежной оснастки.

Стол оснащен пазами по большей стороне 3 паза 12 мм, по меньшей стороне 2 паза 12 мм

Характеристики

Длина в упаковке, см: 23.5
Ширина в упаковке, см: 20.5
Высота в упаковке, см: 12
Масса в упаковке, кг: 8.77
Размер стола, мм: 160 × 200
Размер Т-образного паза, мм: 12
Количество Т-образных пазов, шт: Х=3, Y=2
Расстояние между пазами, мм: Х=43, Y=100
Расстояние между центрами установочных пазов на одном торце, мм: 96
Расстояние между центрами установочных пазов по длинной стороне, мм: 167
Ширина установочного паза, мм: 12
