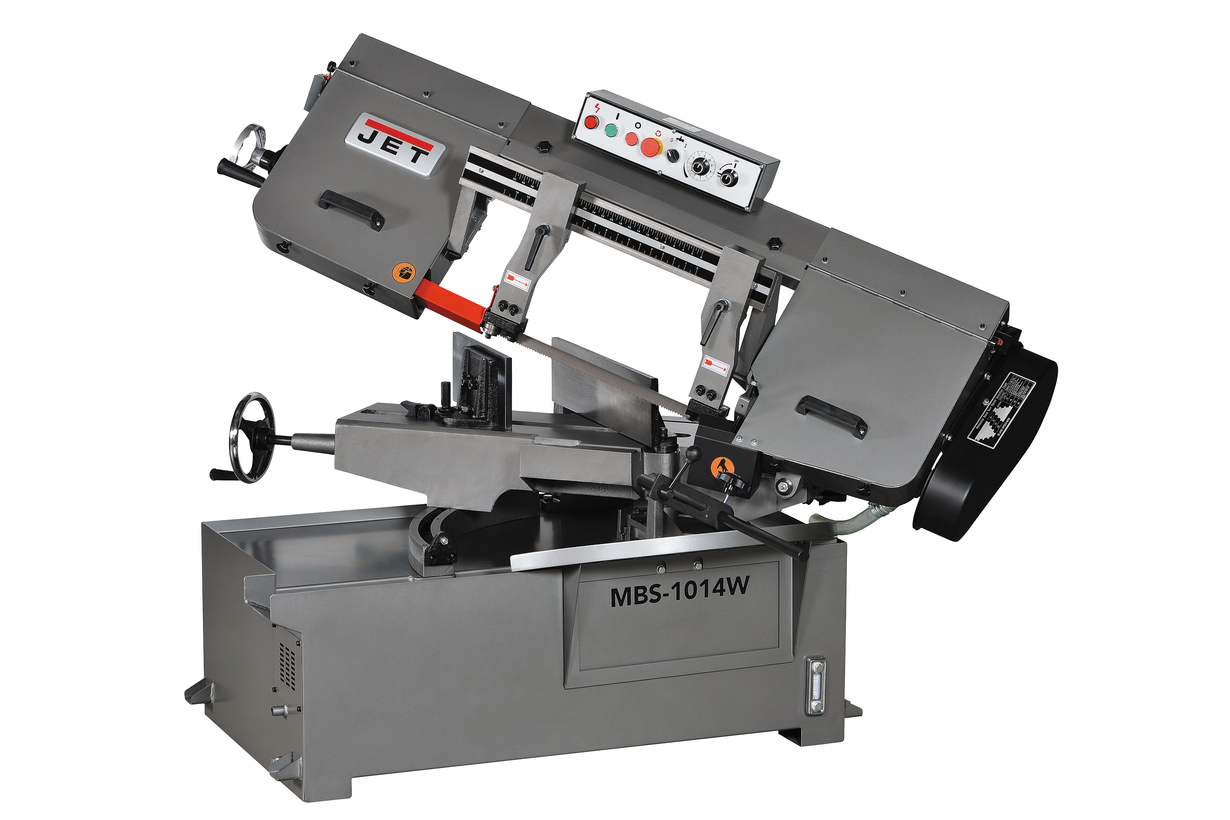

JET MBS-1014W Ленточнопильный станок

Описание

Ленточнопильный станок JET MBS-1014W представляет модель американского типа, используемую для промышленного производства. Особенность станка заключается в наличии поворотной пильной рамы, обеспечивающей пиление заготовок под разными углами. Угол поворота консоли составляет 45 ⁰. Допустимый диаметр обрабатываемой заготовки под углом 90 ⁰ составляет 250 мм. Установка пильной рамы под углом 45 ⁰ позволяет вести обработку заготовок диаметром до 225 мм. для получения необходимого угла распила, конструкция станка оборудована механическими тисками. Перестановка губок тисков позволяет добиться оптимального положения заготовки для последующей обработки. Опускание и поднятие тяжелой пильной рамы обеспечивается работой системы гидроразгрузки, облегчающей работу оператора. Гидроцилиндр позволяет регулировать скорость подачи пильной рамы в рабочую зону, установить необходимую силу прижима ленточного полотна на обрабатываемую заготовку.

Станок оборудован механическими тисками, обеспечивающих надежную фиксацию заготовок крупного диаметра.

Модель MBS-1014W оснащена мощным электродвигателем  - 1,5 кВт, позволяющий выполнять пиление заготовок больших диаметров в диапазоне скоростей 25,40,50 и 70 м/мин. Моторная группа имеет ременную передачу, осуществляет плавное движение полотна независимо от жесткости и твердости обрабатываемого материала. Увеличение качества распила, повышение эксплуатационных характеристик полотна достигается за счет функционирования системы подачи СОЖ.

Тяжелая консоль станка оснащена направляющими, контролирующие проход полотна в зависимости от диаметра заготовки. В конструкции станка используются подшипники, выполняющую контрольную функцию позиционирования ленточного полотна относительно обрабатываемой заготовки. Управление станком осуществляется с панели управления, размещенной на консоли. Натяжение ленточного полотна достигается за счет вращения маховика, установленного слева, в торцевой части консоли. Станок в полной комплектации весит 485 кг, имеет прочную и устойчивую подставку.

• Конструкция станка американского типа, с поворотной консолью
• Поворотная на 45° пильная рама для удобства реза под углами
• Пульт управления вынесен на консоль
• Гидравлическая система разгрузки пильной рамы
• 4 скорости движения ленточного полотна для пиления различных материалов
• Ременной привод
• Большой маховик и встроенная шкала для удобного натяжения пильной ленты Автоматическое отключение после сквозного распила
• Автоматическое плавное опускание консоли
• Закаленный и отшлифованный червяк с бронзовым червячным колесом
• предназначен для длительного срока службы
• Регулируемые направляющие ленточного полотна на 5-и подшипниках
• Быстро переставляемая губка тисков
• Регулируемый концевой упор для серийных работ
• Подставка со встроенной системой подачи СОЖ

• Биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI
• Регулируемый концевой упор
• Гидравлическая система подачи
• Автоматический выключатель окончания распила
• Система подвода СОЖ
• Быстропереставляемая губка тисков
• Концевые выключатели крышек
