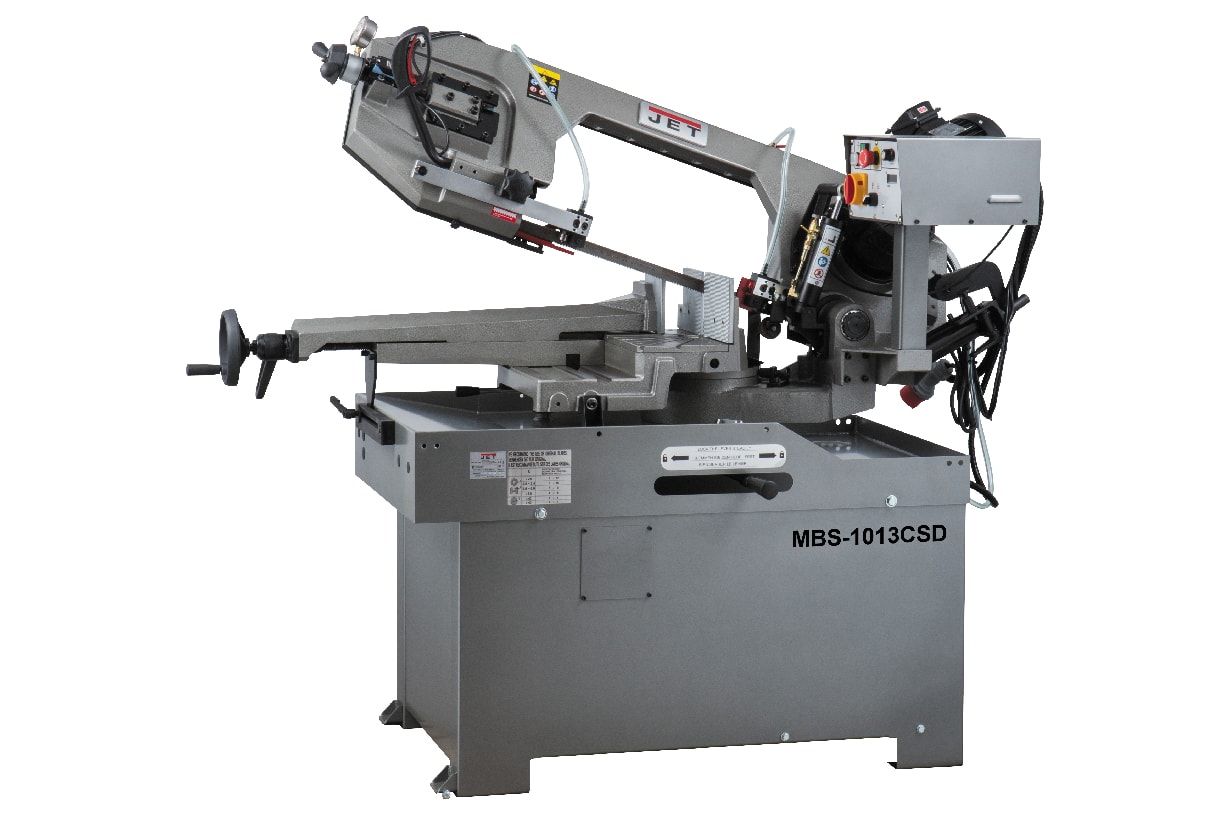

JET MBS-1013CSD Ленточнопильный станок

Описание

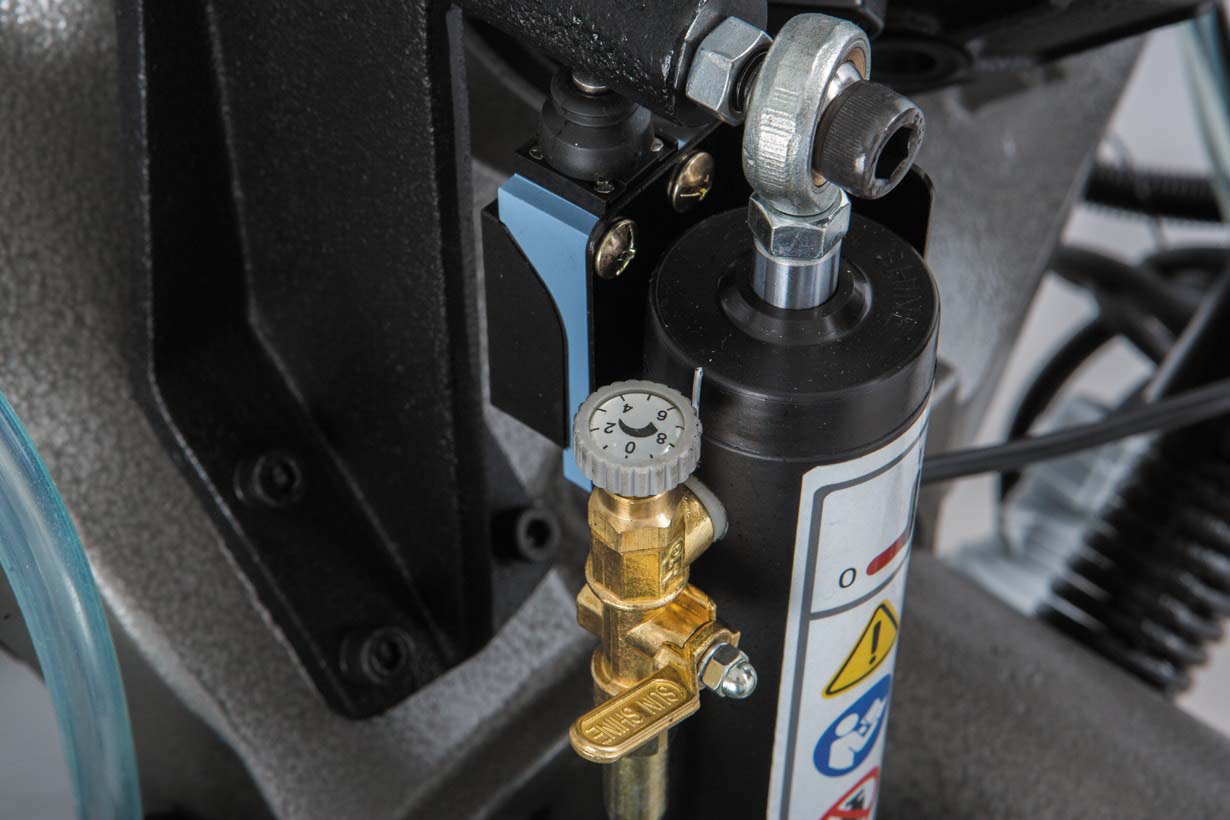

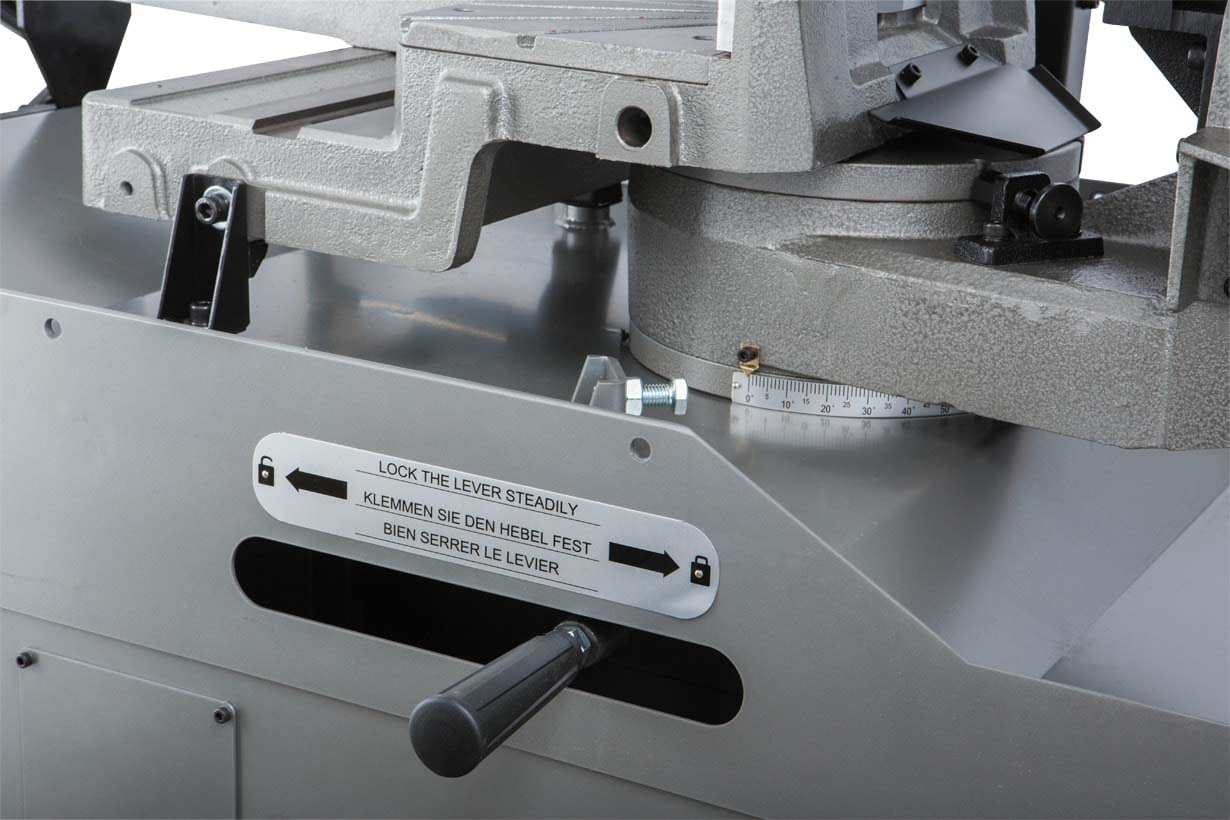

Ленточнопильный станок JET MBS-1013CSD представляет собой модель станка европейского типа, используемого для пиления заготовок большого диаметра. Станок применяется серийных работ на производстве. Конструкция оборудована поворотной рамой, обеспечивающей пиление заготовок под разными углами. Максимально допустимый диаметр заготовок при пилении под прямым углом составляет 270 мм. Допускается поворот консоли вправо на 60 ⁰, для работы с заготовками диаметром 150 мм. Имеется возможность поворота рамы влево на 45 ⁰. Станок оборудован системой гидроразгрузки, позволяющей осуществлять плавное опускание пильной рамы в рабочую зону, снизить усилия оператора при подъеме консоли. Регулировка давления в гидроцилиндре позволяет установить необходимую скорость опускания рамы, обеспечить необходимую силу прижима.

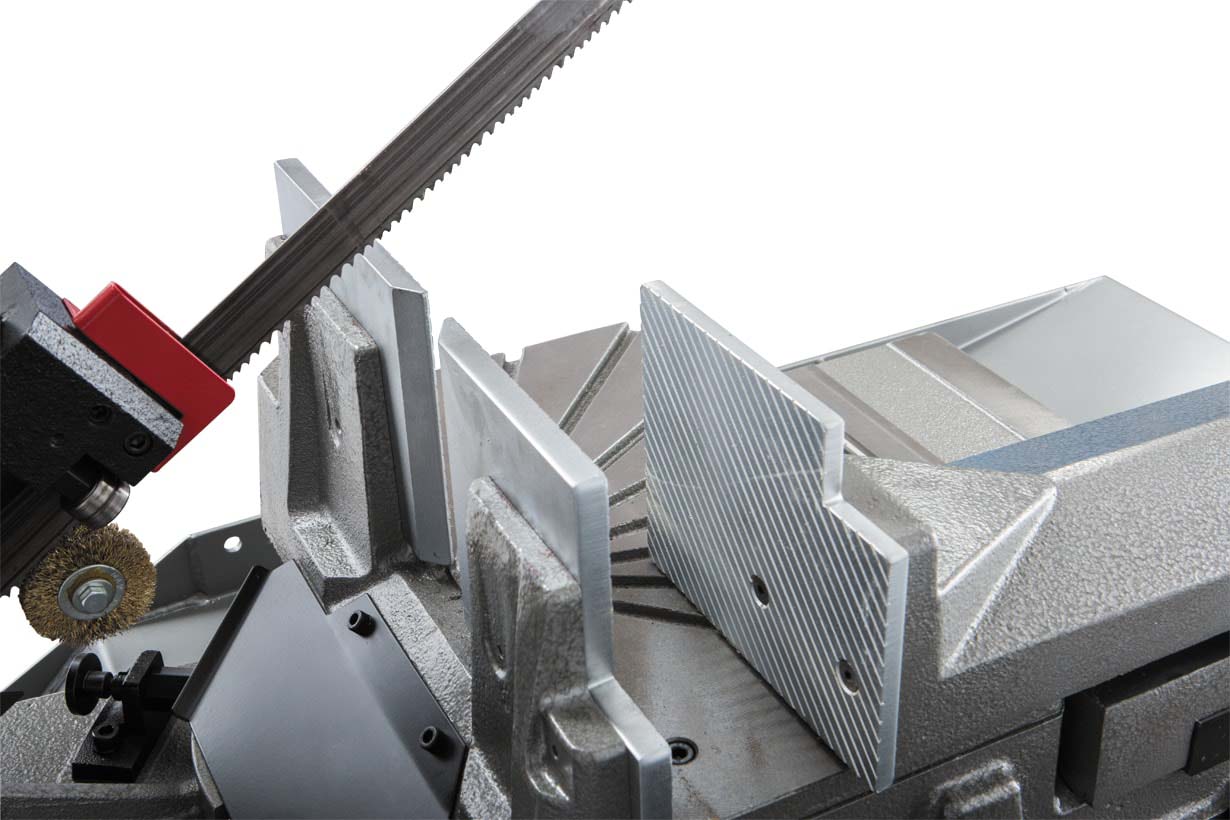

Модель станка оборудована быстрозажимными тисками, благодаря которым повышается производительность работ. Тиски могут передвигаться перпендикулярно движению ленточного полотна для обработки заготовок под разными углами.

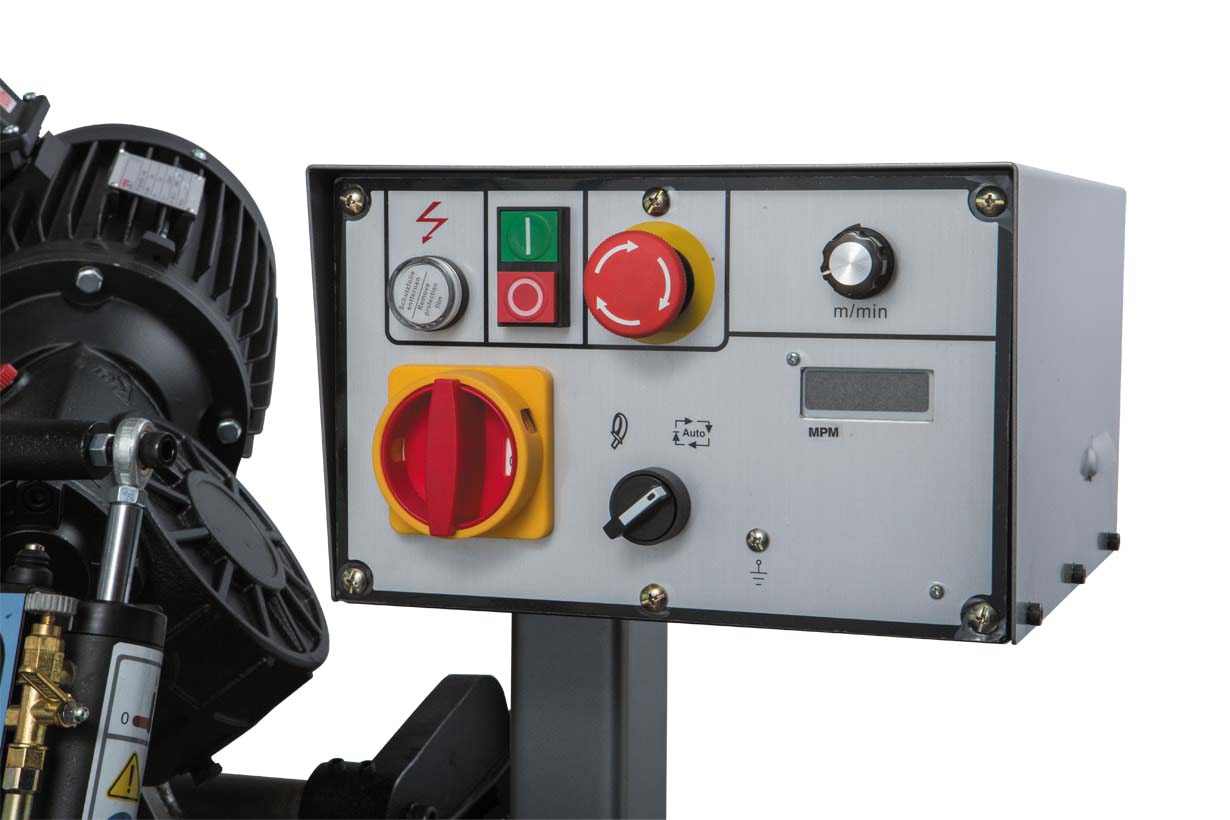

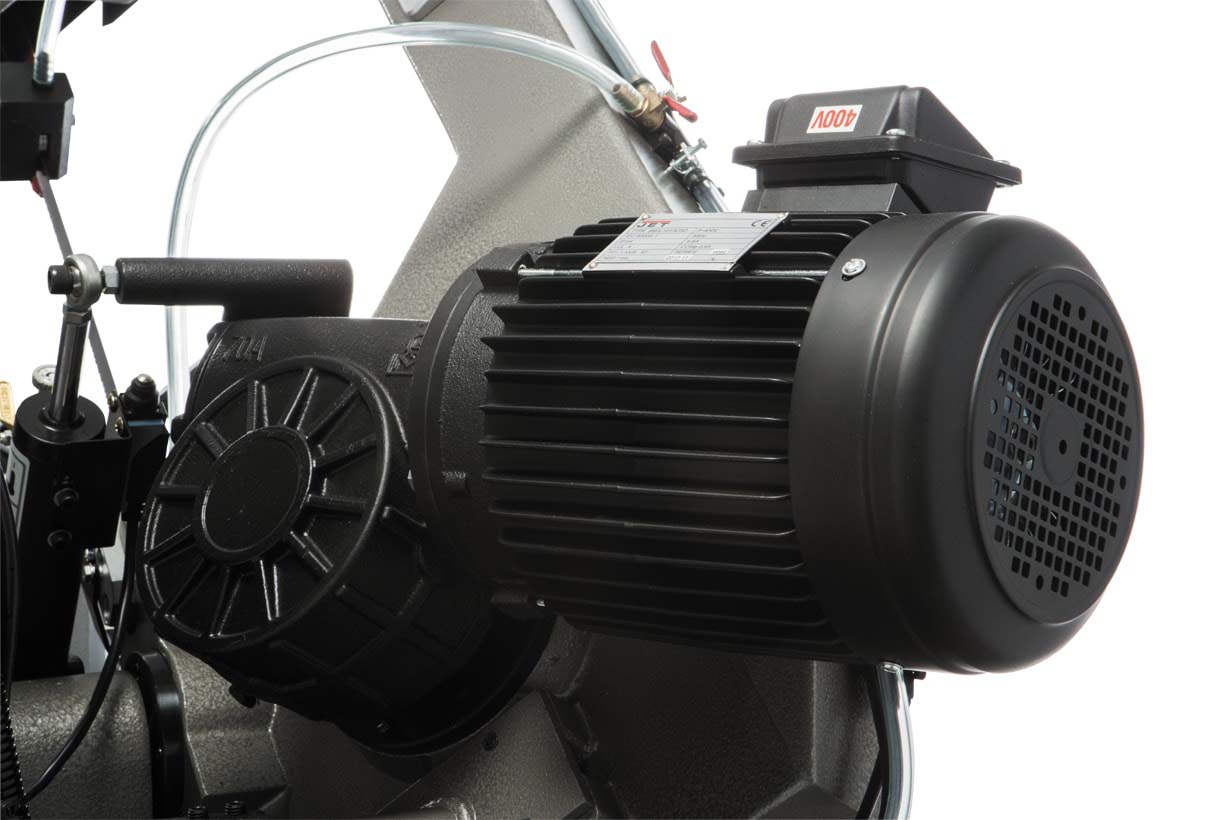

Моторная группа станка JET MBS-1013CSD оснащена мощным экономичным электродвигателем  - 1,5 кВт, работающий в разных режимах. Плавная регулировка скорости движения ленточного полотна достигается благодаря наличию частотного преобразователя. Станок обеспечивает скорость движение ленточного полотна в диапазоне 26-85 м/мин, в зависимости от материала обрабатываемой заготовки и диаметра. Скорость движения полотна высвечивается на дисплее. Управление процессом осуществляется с пульта управления, расположенного рядом с моторным кожухом. Станок оснащен кнопкой экстренной остановки. Качество распила, безопасность работы обеспечивается подачи СОЖ непосредственно в зону резания.

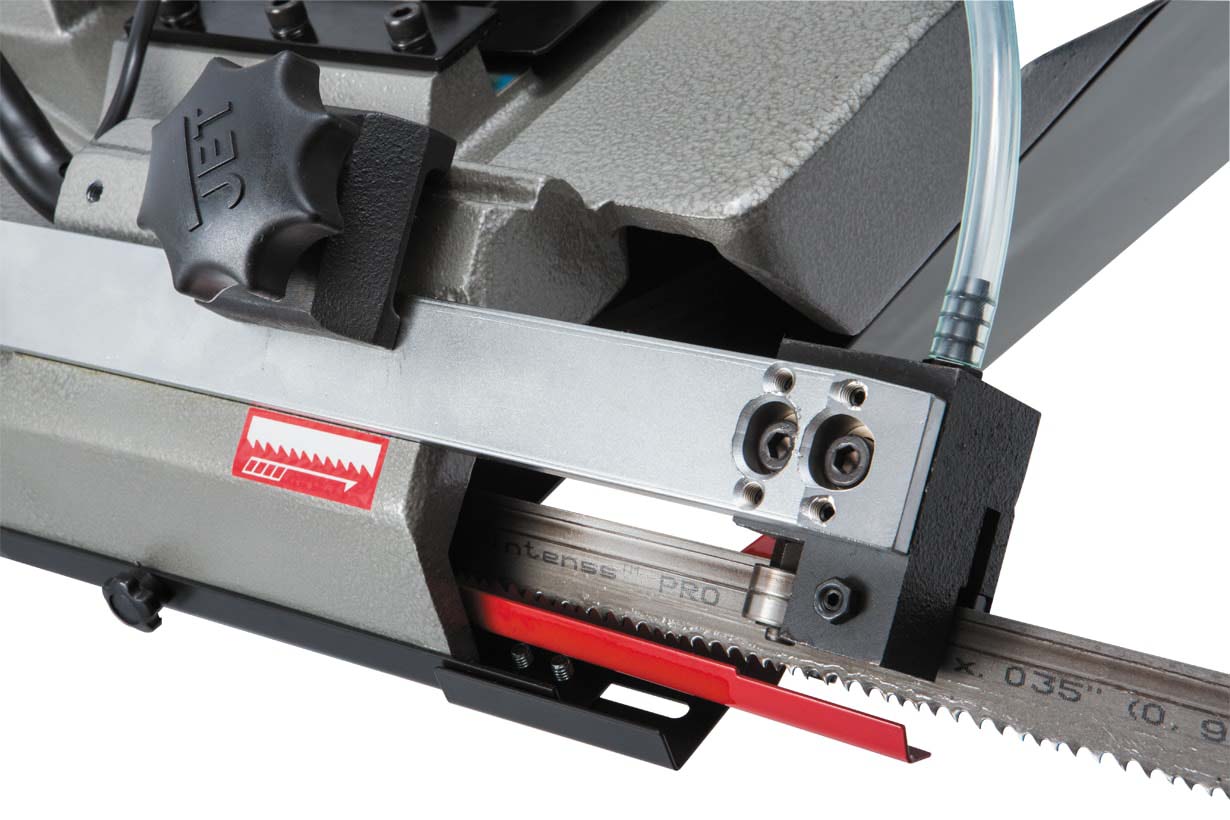

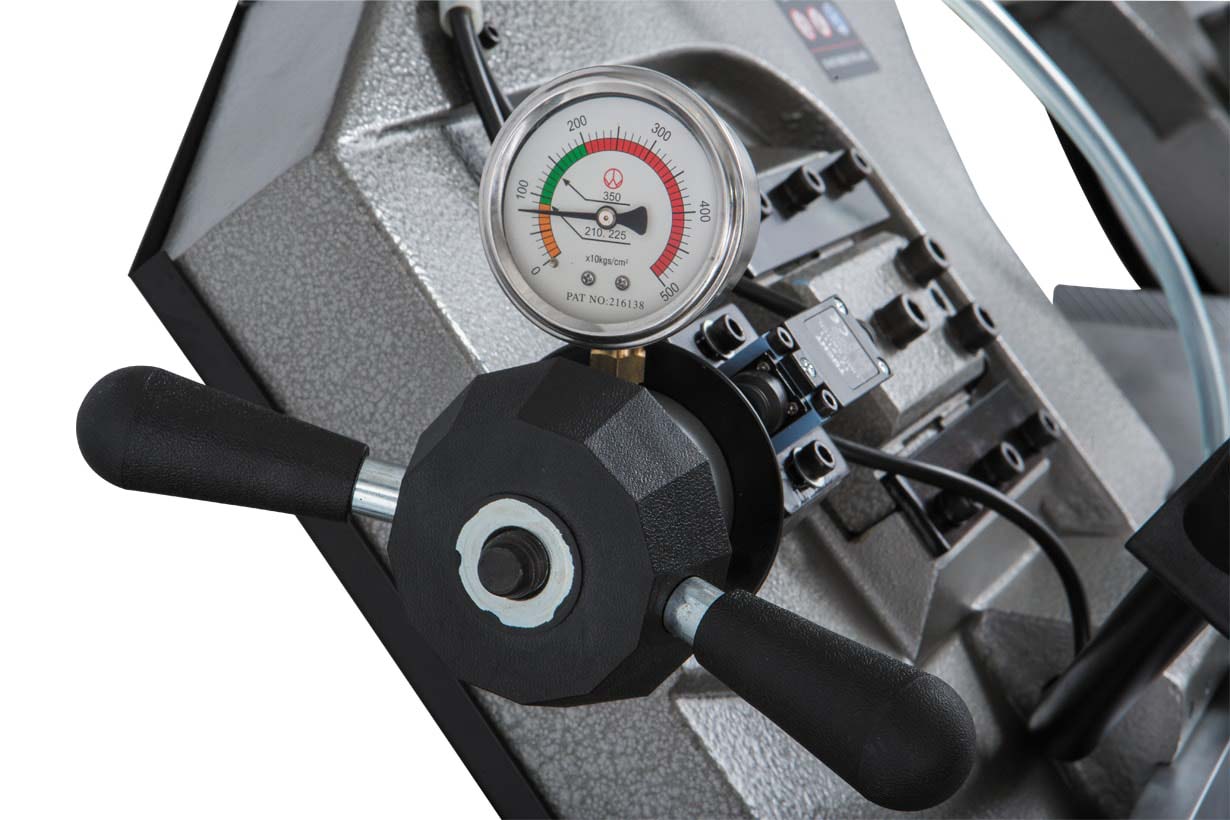

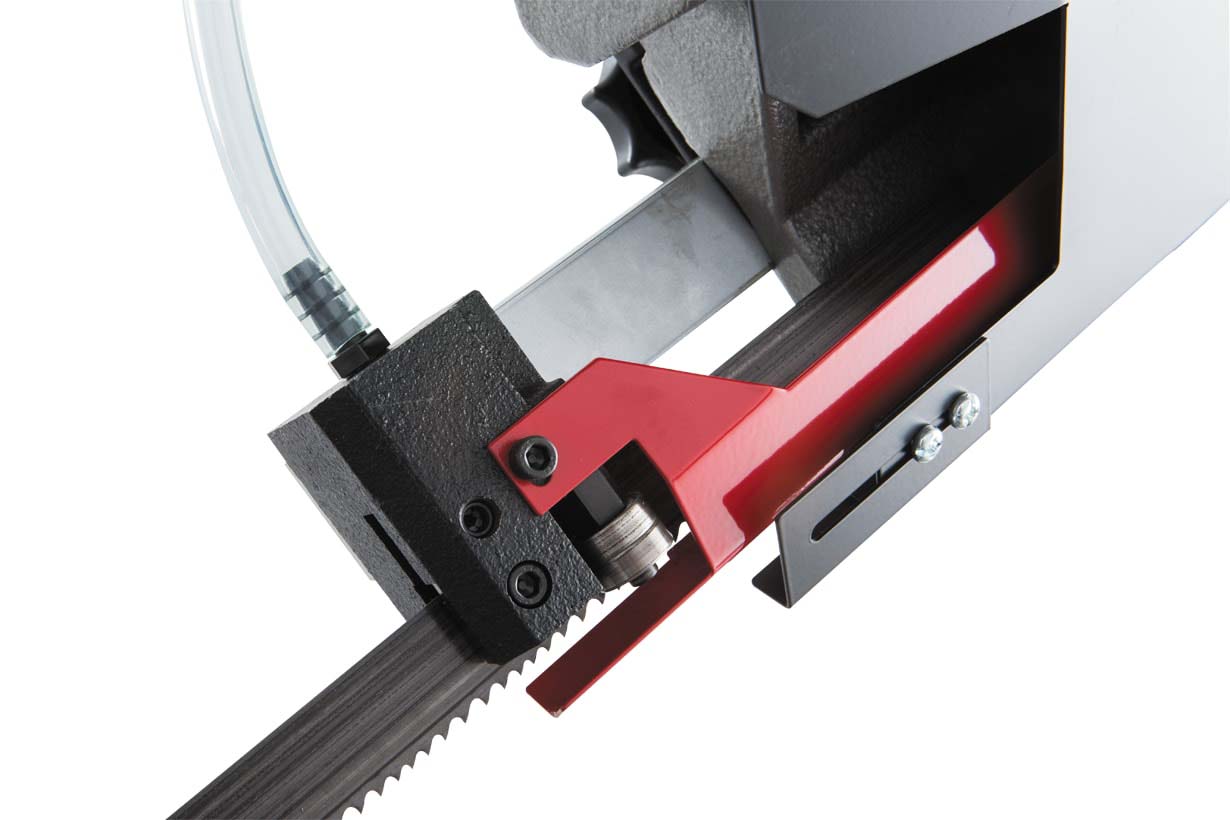

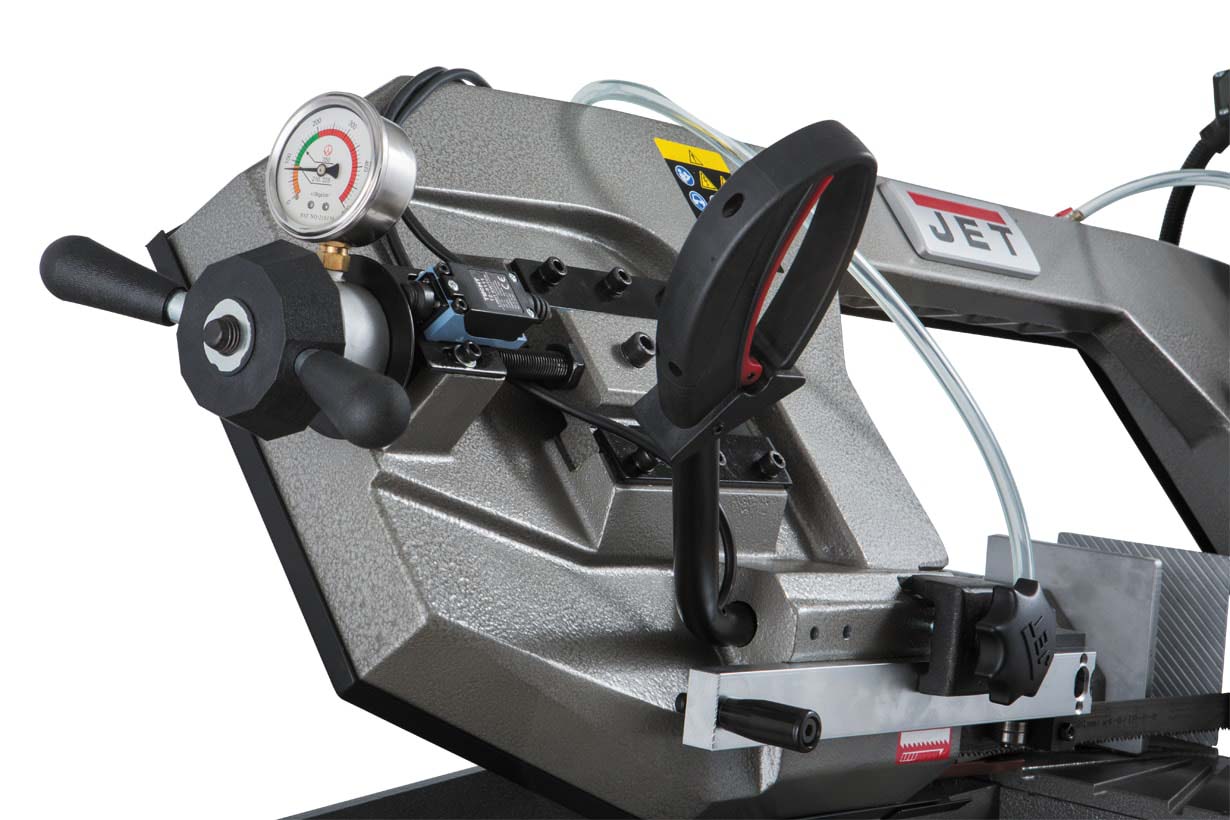

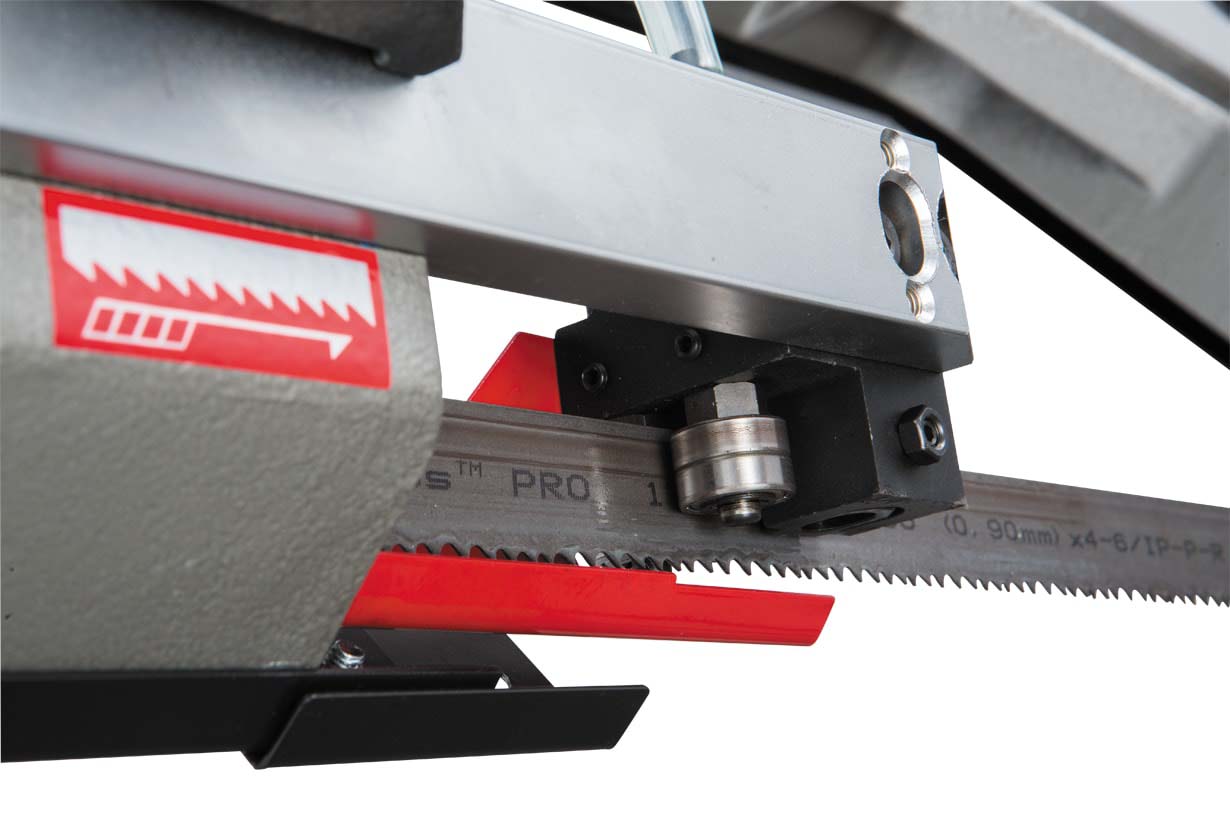

Станок имеет направляющие, передвигающиеся по консоли и регулирующие проход полотна в зависимости от диаметра заготовки. В направляющих установлены подшипники и сухарики, осуществляющие позиционирование ленточного полотна под углом 90 ⁰ к обрабатываемой заготовке. Сила натяжения полотна определяется показаниями тензометра и регулируется вручную. Станок MBS-1013CSD в снаряженном состоянии весит 360 кг.

• Станок европейского типа

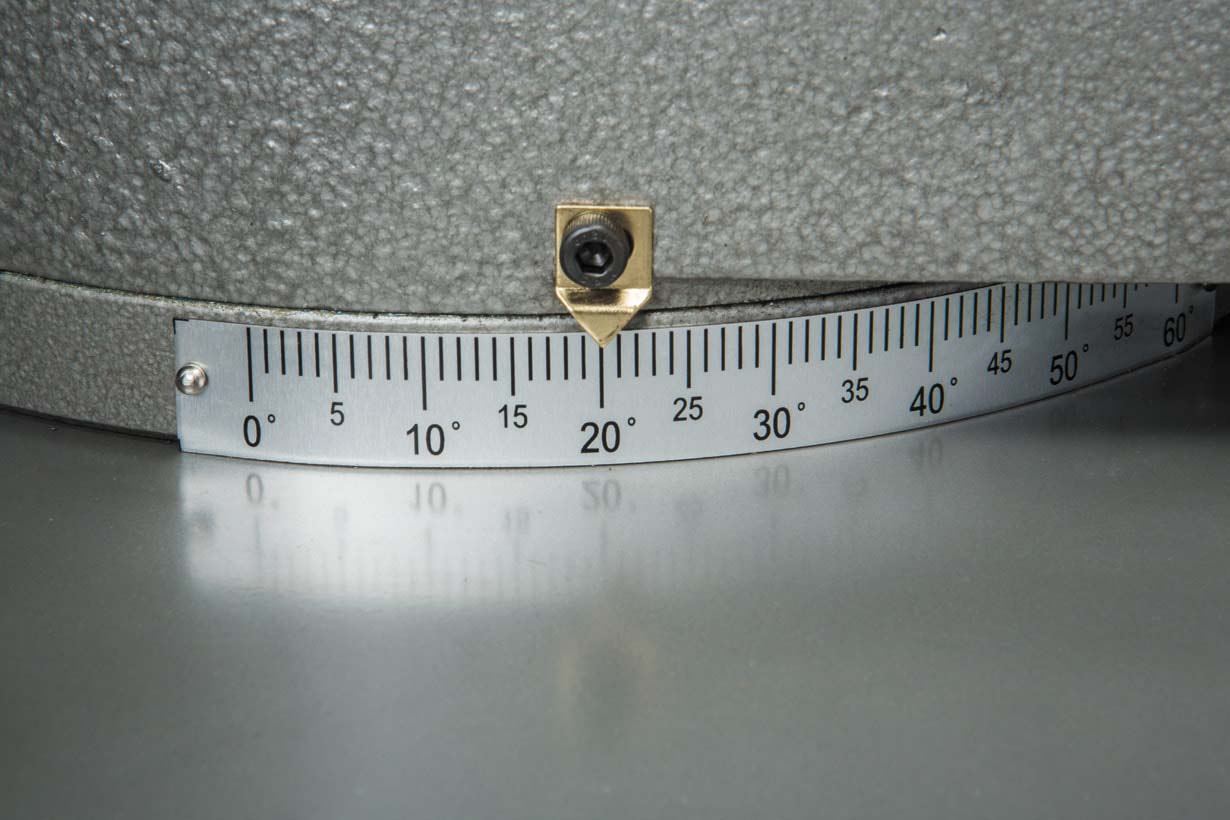

• Возможность поворота консоли вправо на 60°, влево на 45°
• Наличие системы гидроразгрузки
• Плавная регулировка скорости опускания пильной рамы
• Пиление заготовок большого диаметра;
• Система контроля натяжения полотна с датчиком аварийной остановки при обрыве
• Плавная регулировка скорости вращения полотна с отображением скорости на дисплее

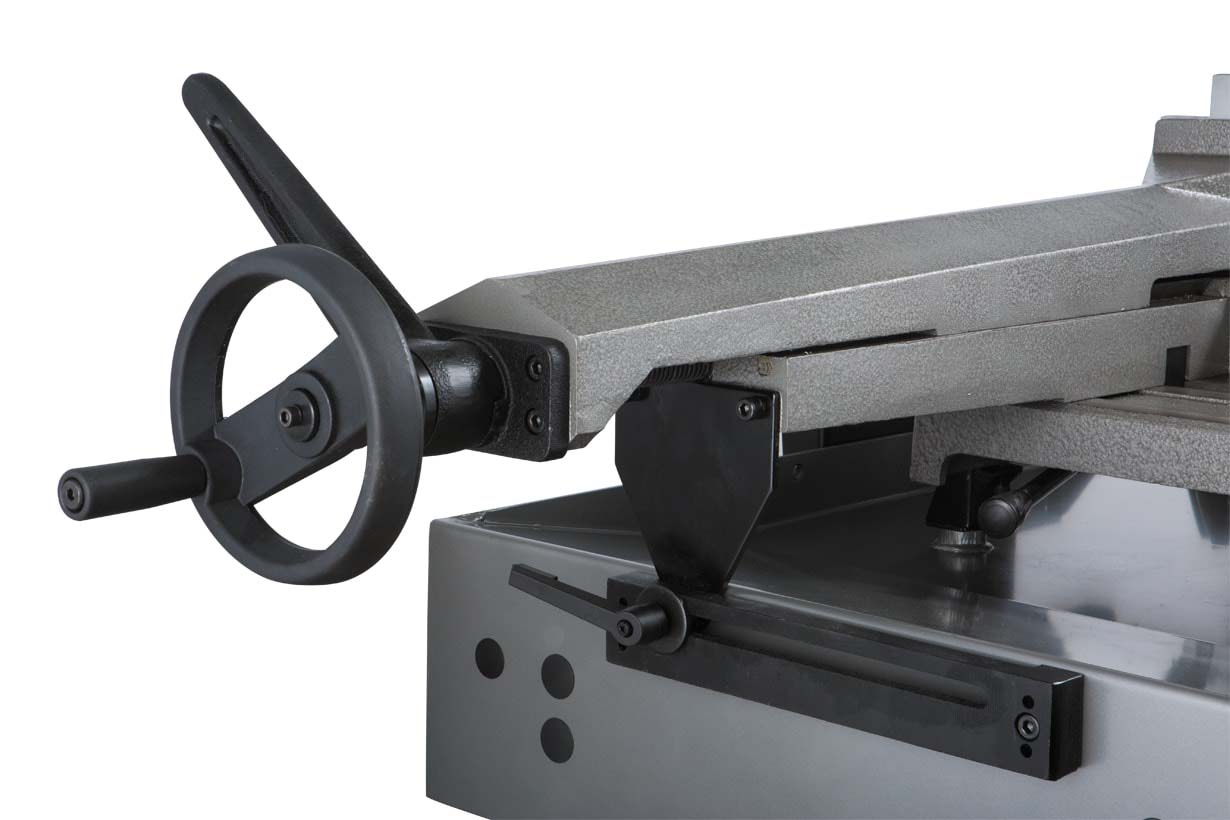

• Удобные ручные тиски с возможностью быстрого зажима заготовки
• Система подачи СОЖ

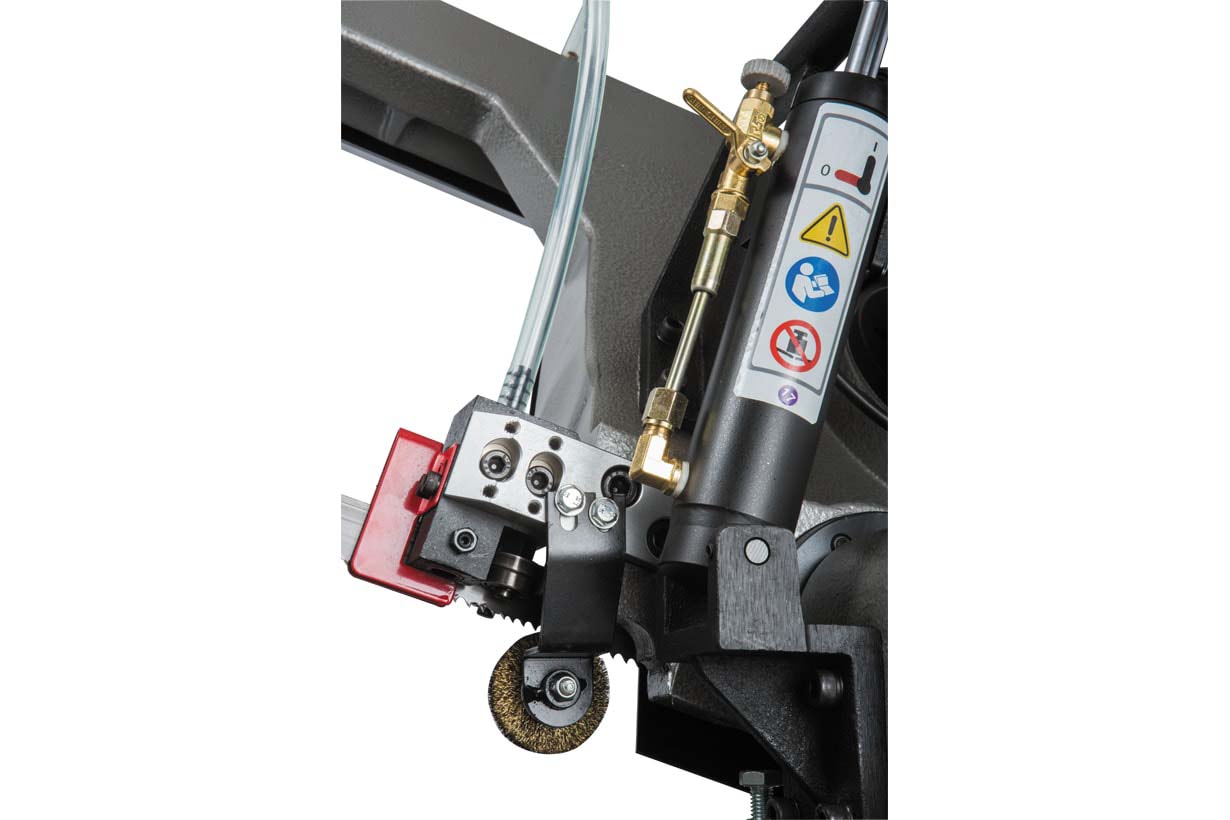

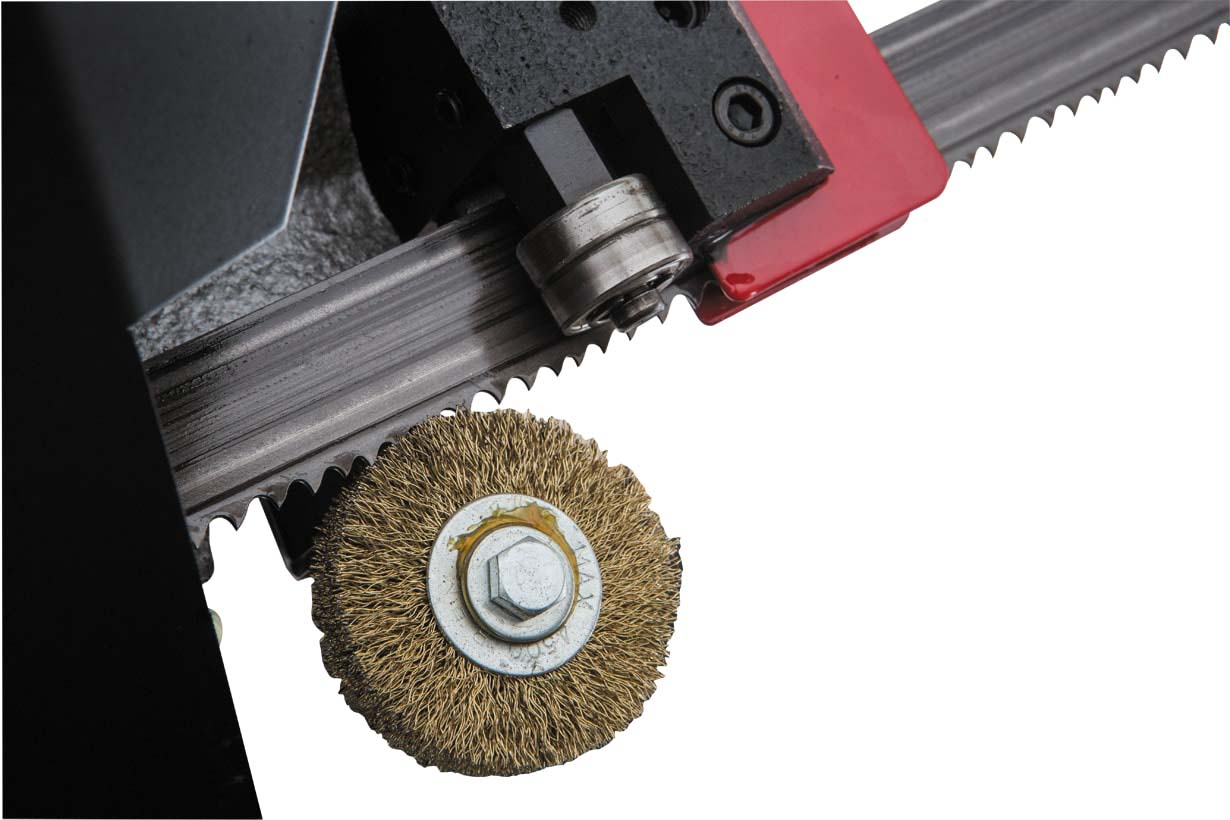

• Кордщётка, для очистки полотна от крупной стружки, которую не вымоет СОЖ

• Биметаллическое ленточное полотно 27 х 0,9 х 3160 мм 4/6 TPI
• Регулируемый концевой упор
• Система гидроразгрузки
• Быстрозажимные тиски
• Закрытая подставка с системой СОЖ
• Поворотная пильная рама
