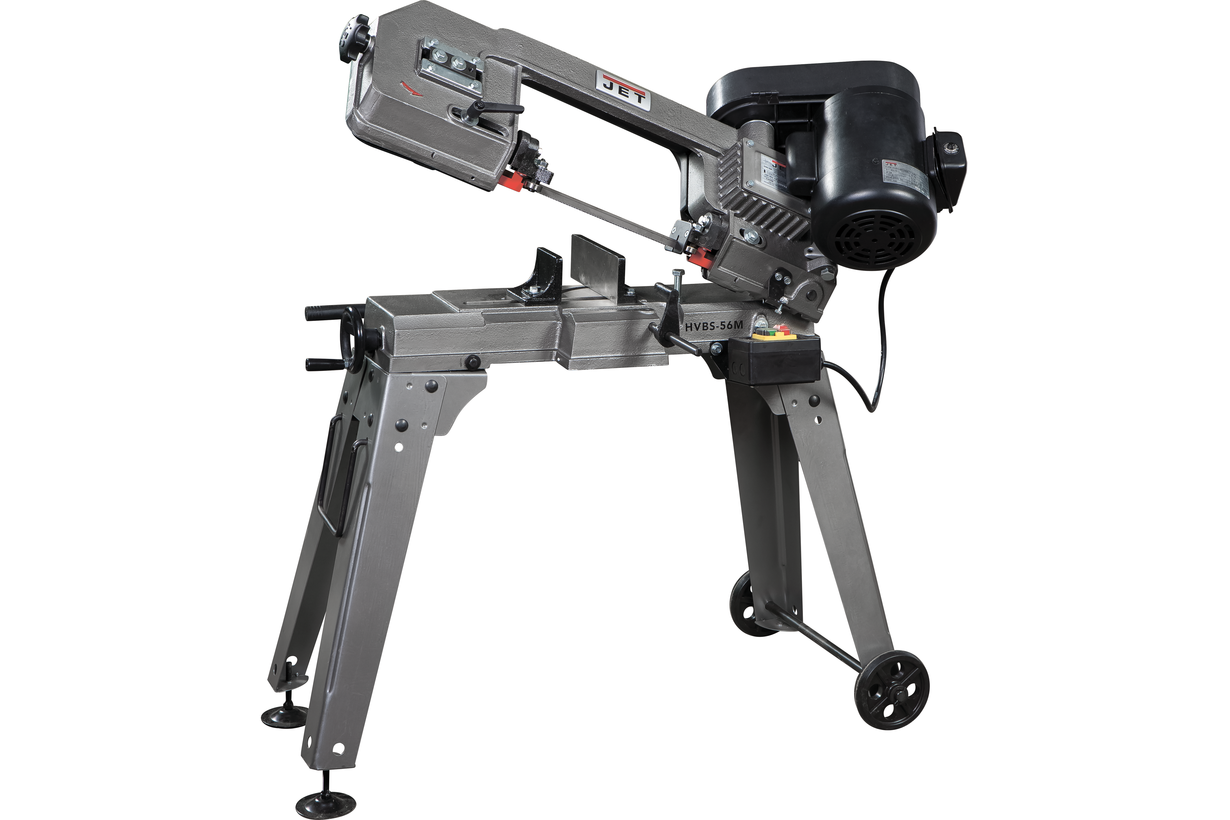

JET HVBS-56M Ленточнопильный станок

Описание

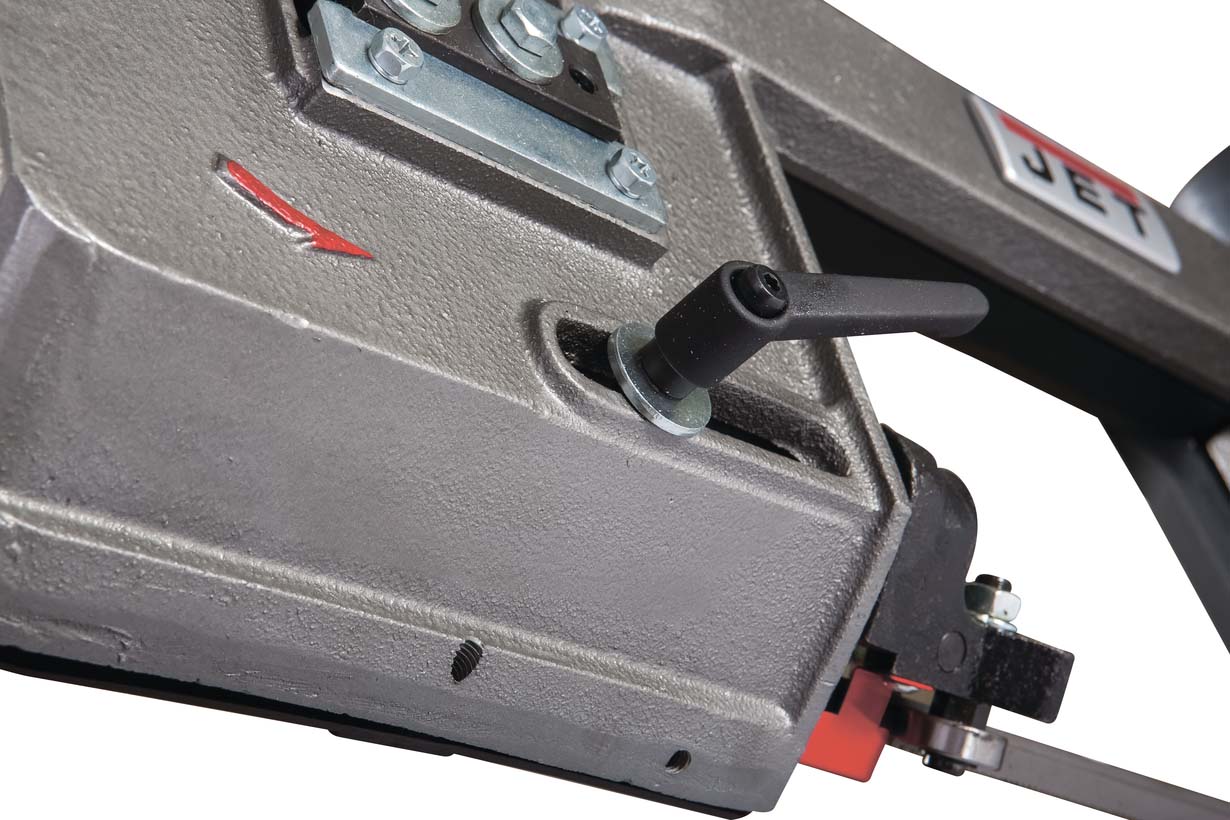

Модель представляет собой ленточнопильный станок да пиления металлических заготовок. Станок рассчитан на мелкосерийное производство, пригоден для индивидуальной работы. Модель рассчитана на обработку металлических заготовок диаметром до 125 мм, оснащена тяжелой рамой, которая в процессе работы опускается в ручном режиме непосредственно оператором. Конструкция станка соответствует оборудованию американского типа, предназначена для распила заготовок под прямым углом. Пиление заготовок под разными углами осуществляется за счет поворота губок тисков в диапазоне 0-45 ⁰.

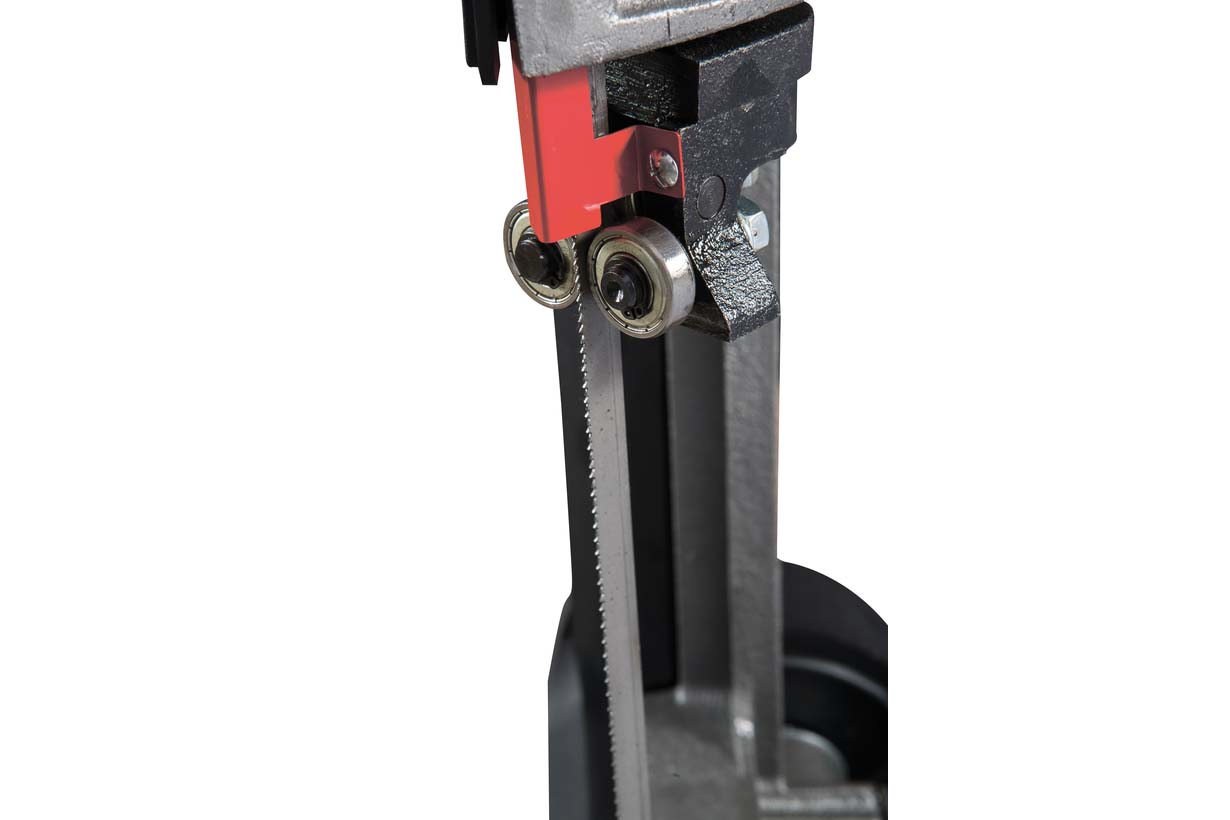

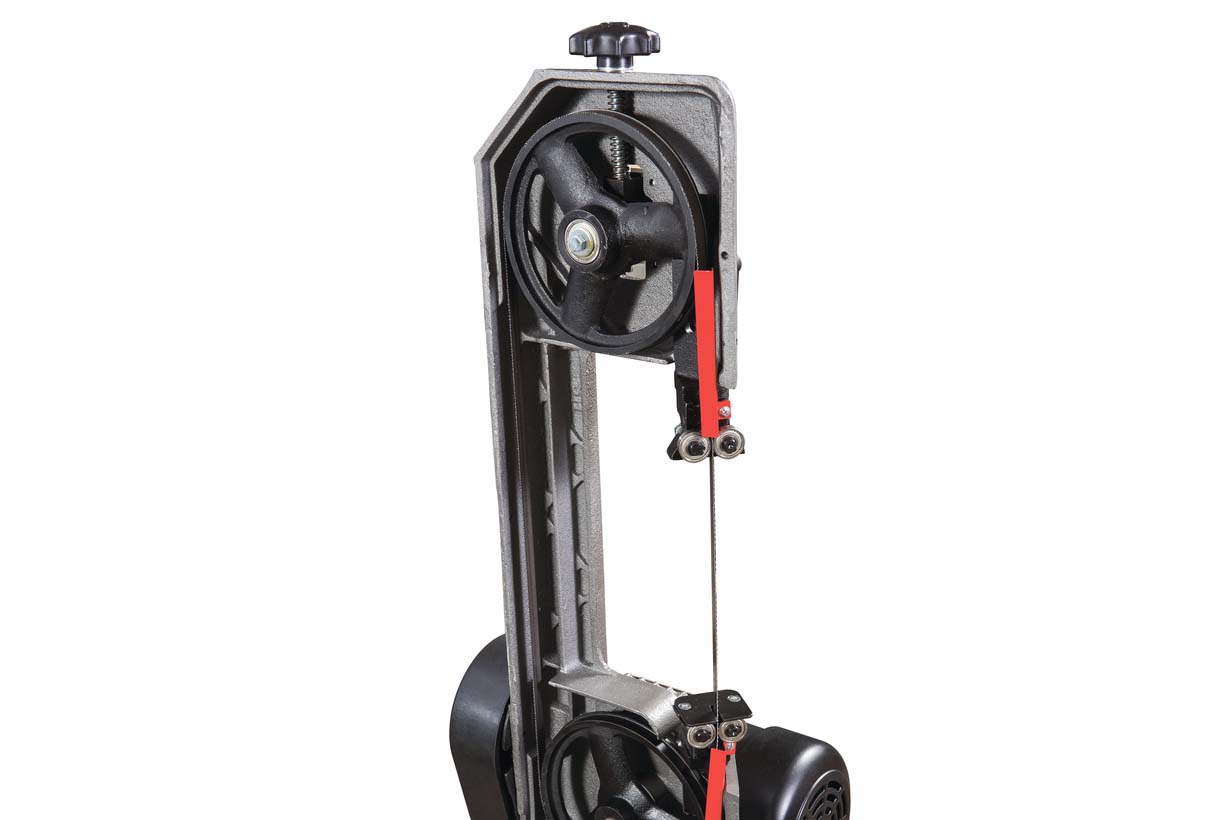

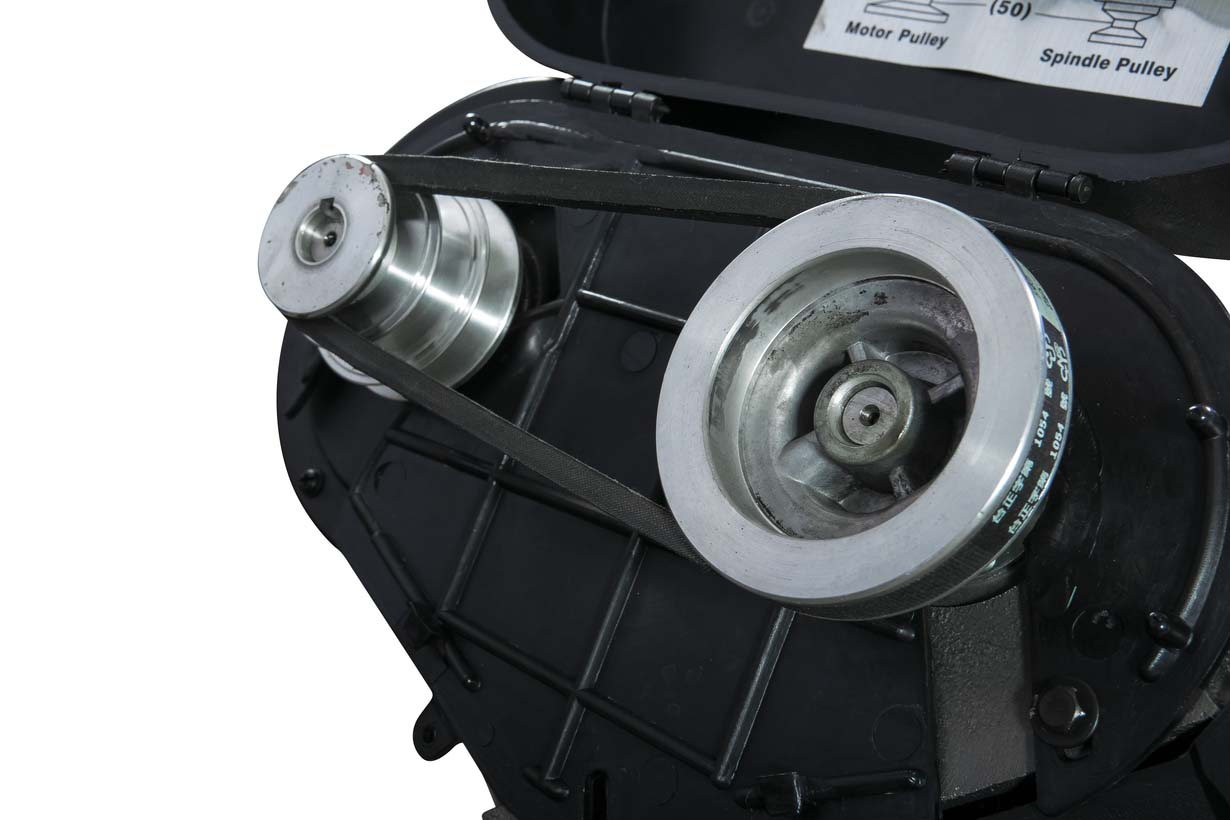

Модель HVBS-56М оснащена компактным электродвигателем мощностью 650 Вт. Станок имеет ременной привод, обеспечивающий движение ленточного полотна в 3-х скоростном режиме, 20,30 и 50 м/мин. Моторная группа имеет систему воздушного охлаждения. На раме установлены направляющие, регулирующие позиционирование полотна при пилении заготовок различного диаметра. Сокращение расстояния между направляющими уменьшает увод полотна, повышает качество распила. Необходимая точность распила достигается благодаря наличию в конструкции станка подшипников, установленных непосредственно в направляющих. Задача подшипников обеспечить постоянное перпендикулярное положение полотна по отношению к заготовке в процессе распила.

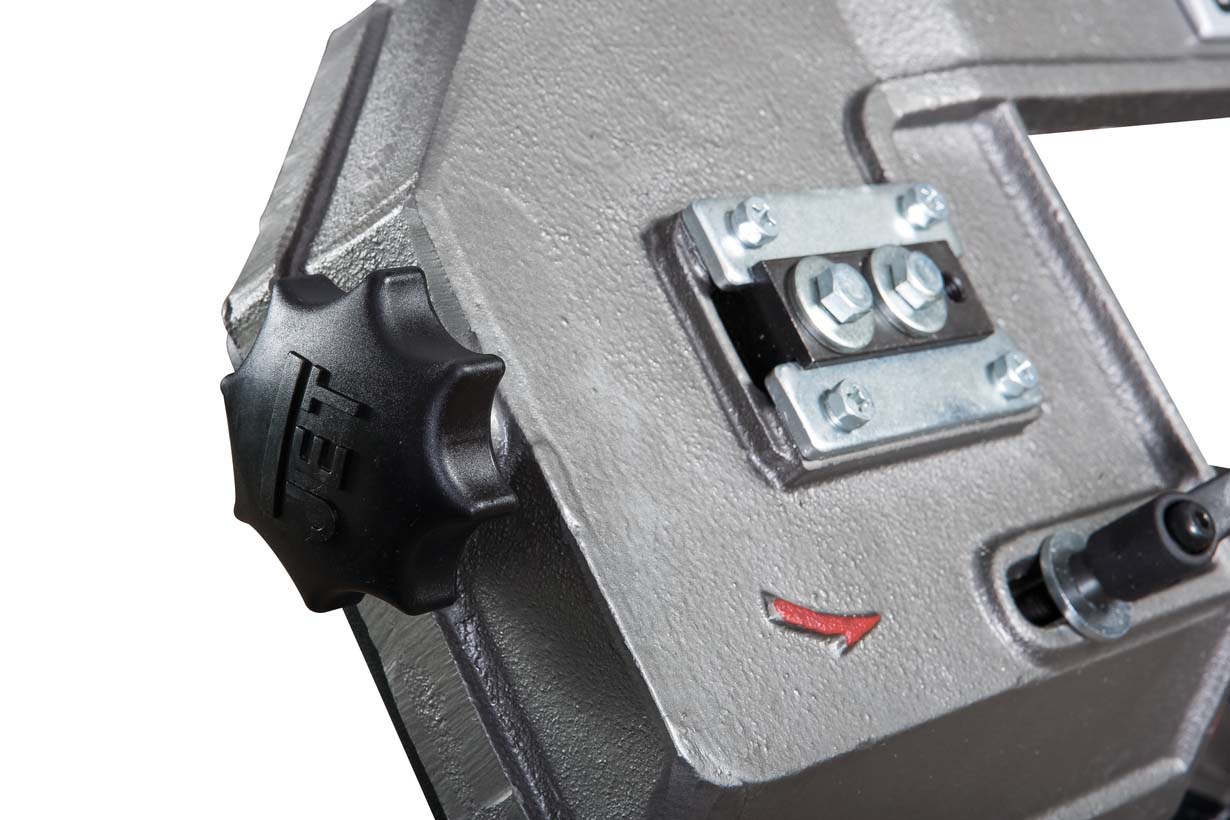

Натяжение полотна регулируется вручную. Для этой цели слева, в торцевой части станочной рамы имеется маховик.

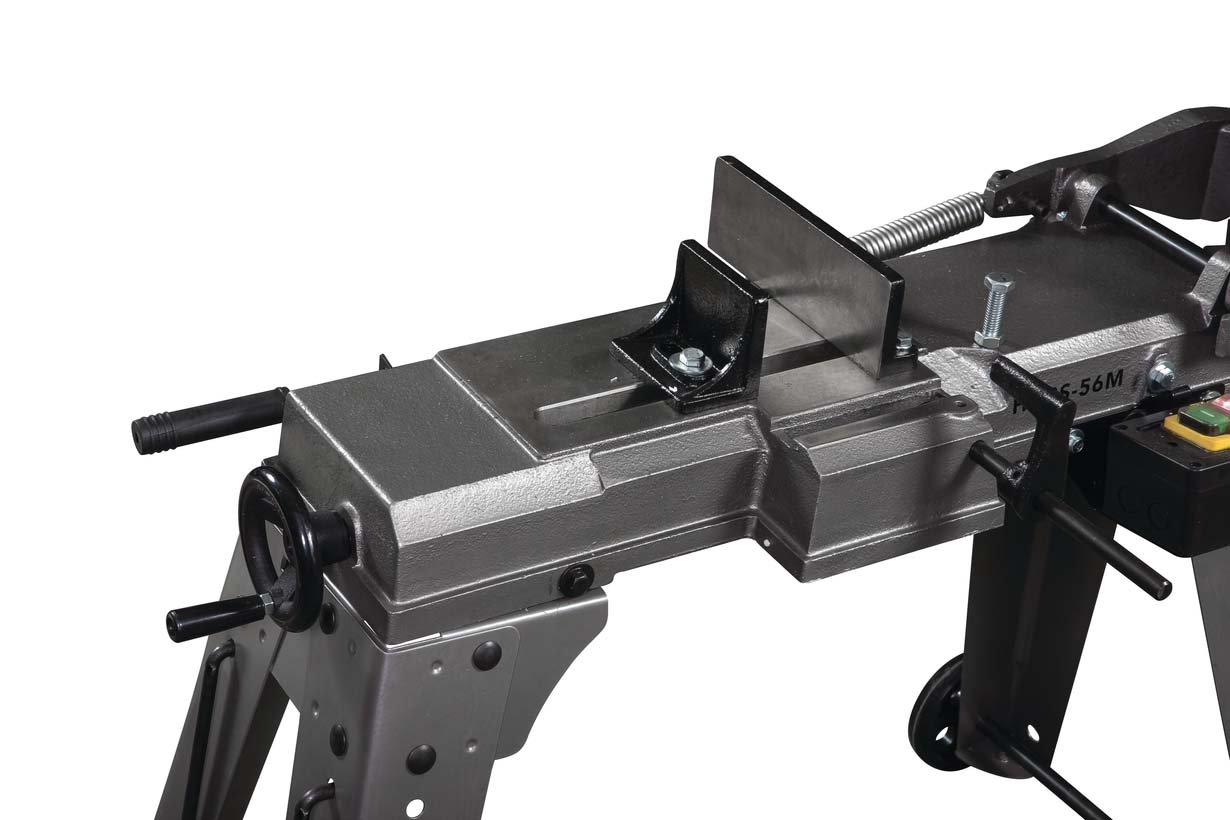

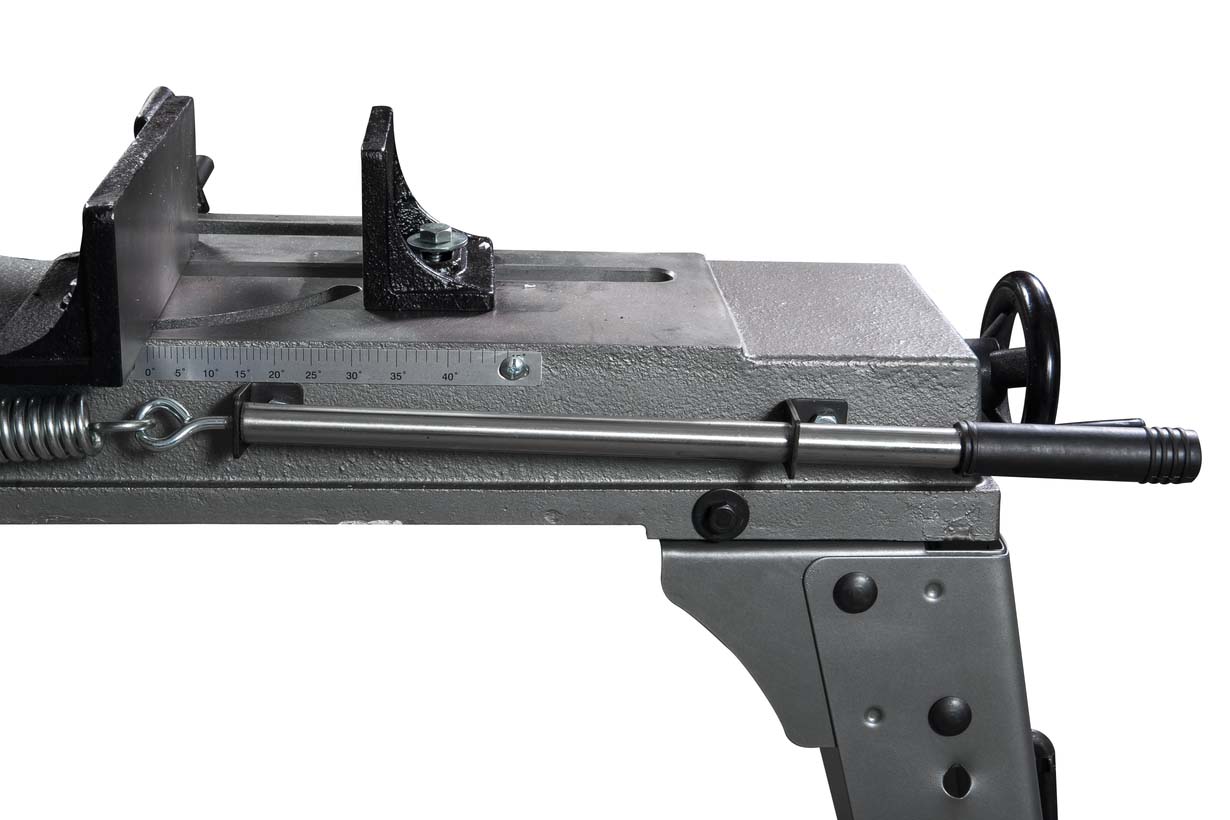

Заготовки крепятся на станок при помощи механических тисков. Наличие концевого упора позволяет быстро установить заготовку в тисках в необходимом положении. С помощью упора достигается быстрая переустановка заготовки для выполнения последующей однотипной операции.

Подача охлаждающей и смазывающей жидкости осуществляется в ручном режиме. Станок имеет удобный корпус, оборудованный роликовыми колесами. Вес всей конструкции составляет 50 кг, позволяющий легко передвигать станок с места на место, осуществлять его транспортировку на другие объекты.

• модель американского типа

• опускание пильной рамы вручную

• небольшой вес и компактные габариты

• автоматическое отключение после окончания сквозного распила

• 3 скорости движения полотна

• Биметаллическое ленточное полотно М42 13x0,65x1640 мм, 10/14 TPI
• Регулируемый концевой упор
• Опорные ножки
