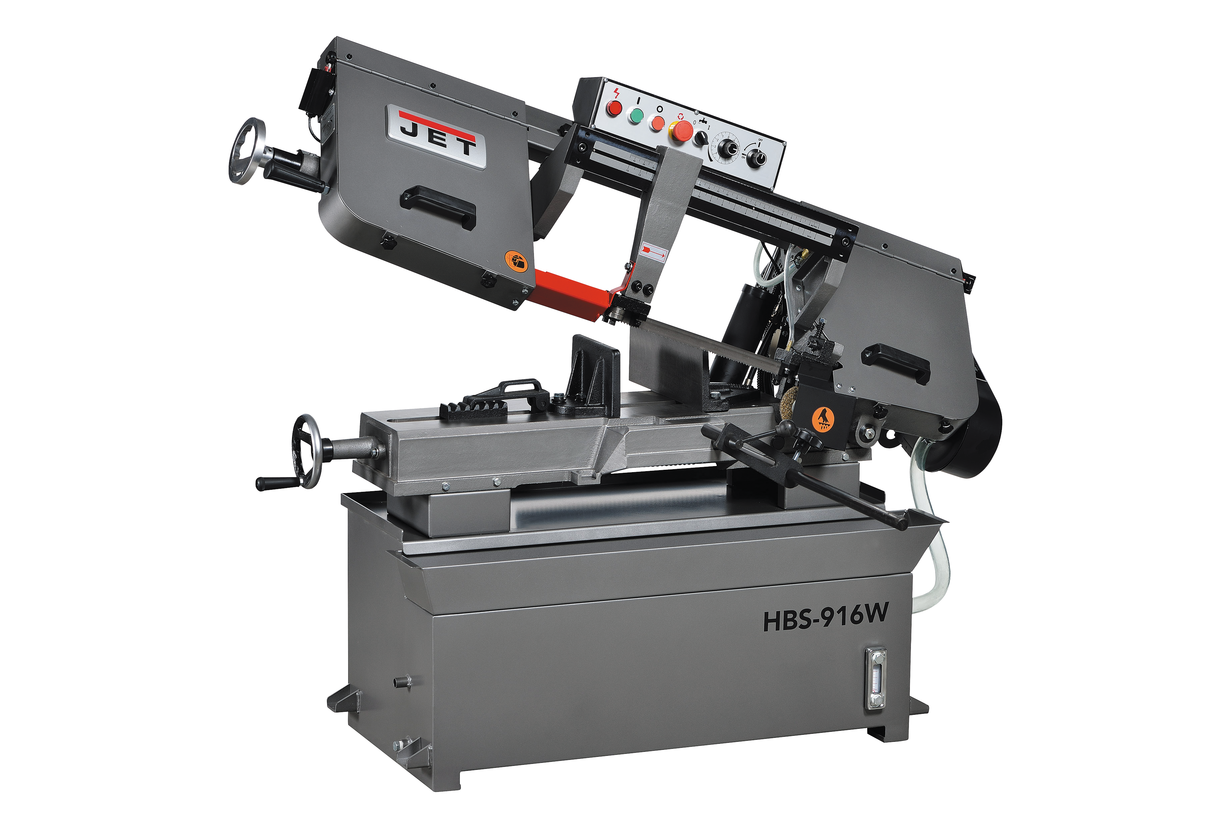

JET HBS-916W Ленточнопильный станок

Описание

Модель JET HBS-916W представляет ленточнопильный станок, изготовленный по американскому типу. Используется в промышленном производстве для серийного пиления заготовок больших диаметров. Максимально допустимый диаметр заготовок при обработке под прямым углом составляет 225 мм. Под углом 45 ⁰ станок позволяет осуществлять распил заготовок диаметром 180 мм. Установка заготовок для последующей обработки осуществляется с помощью механических тисков, имеющих поворотные губки. Станок оснащен системой гидроразгруки, позволяющей легко осуществлять опускание и подъем тяжелой консоли. С помощью гидроцилиндра можно регулировать скорость подачи консоли в рабочую зону, осуществить настройку прижимного усилия рамы на заготовку. Сила натяжения ленточного полотна контролируется в ручном режиме, путем вращения маховика.

Ленточнопильный станок оснащен экономичным электродвигателем, мощность которого составляет 1,1 кВт. Моторная группа имеет ременной привод, обеспечивающий работы станка в режиме 4-х скоростей. Диапазон скоростей движения ленточного полотна составляет 25,40,52 и 72 м/мин. Пульт управления станком вынесен на консоль, имеет кнопку аварийной остановки.

Пильная рама оснащена передвигающимися направляющими, осуществляющими регулировку прохода полотна в зависимости от диаметра обрабатываемой заготовки. Наличие направляющих позволяет избежать уводки полотна в сторону, уменьшить вибрацию полотна в зоне распила. В конструкции направляющих предусмотрена установка эксцентриковых подшипников, выполняющих функцию контроля положения ленточного полотна в вертикальном положении относительно области распила. Качество обработки и безопасность процесса обеспечивается подачей в зону резания СОЖ. Станок оборудован поддоном для сбора стружки и отработанной жидкости, прочной и удобной подставкой. Вес оборудования в полном комплекте составляет 285 кг.

• Станок с конструкцией американского типа
• Быстро переставляемая губка тисков с возможностью поворота до 45°
• Пульт управления вынесен на консоль
• Мощный двигатель (1,1 кВт) подходит для работы в режиме длительной нагрузки
• Работа с ленточным полотном шириной 27 мм
• Большой маховик и встроенная шкала для удобного натяжения пильной ленты
• 4 скорости движения ленточного полотна для пиления различных материалов
• Автоматическое отключение после сквозного распила
• Плавное опускание консоли пилы благодаря системе гидроразгрузки
• Малошумный ход с отсутствием вибрации гарантирует чистый и точный распил
• Закаленный и отшлифованный червяк с бронзовым червячным колесом
• обеспечивает длительный срок службы станка
• Регулируемые направляющие ленточного полотна на 5-и подшипниках качения
• Стандартное оснащение нижней подставкой с встроенной системой охлаждения
• (СОЖ)
• Съёмный поддон для сбора стружки и легкой чистки
• Регулируемый концевой упор для серийных работ

• Биметаллическое ленточное полотно М42 27х0,9х3035 мм, 4/6 TPI
• Регулируемый концевой упор
• Гидравлическая система подачи
• Встроенная система подвода СОЖ
• Автоматический выключатель окончания распила
• Быстропереставляемая губка тисков
• Твердосплавные направляющие полотна с роликами
