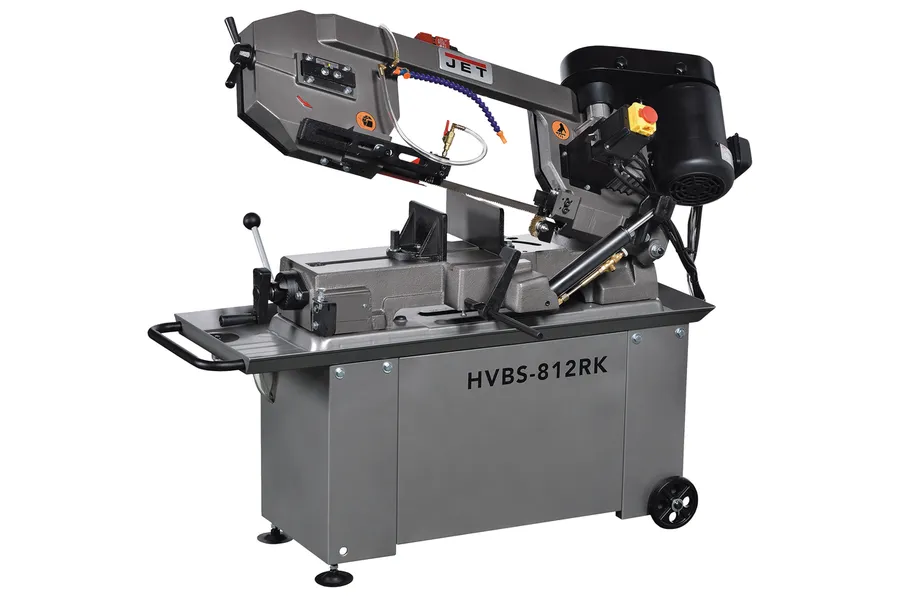

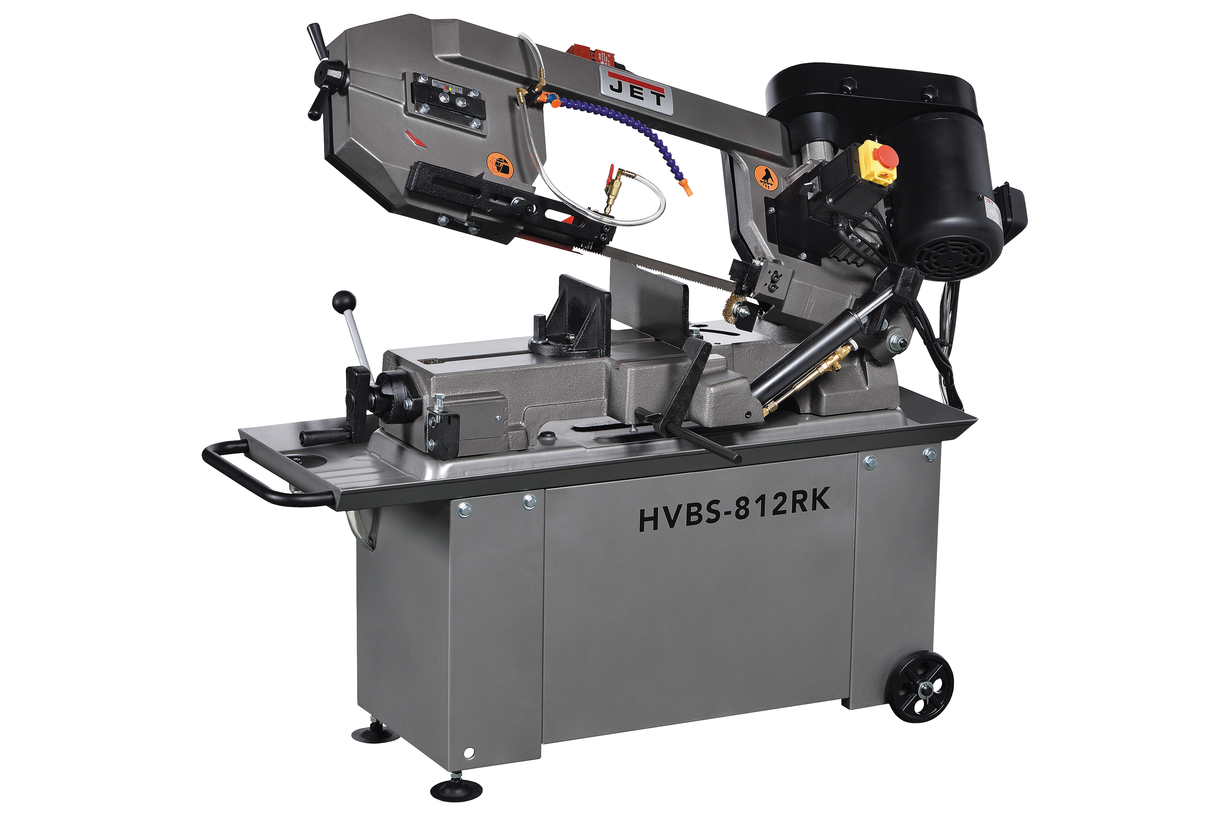

JET HVBS-812RK Ленточнопильный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Модель HVBS-812RK представляет собой ленточнопильный станок американского типа, позволяющий осуществлять распил металлических заготовок под разными углами, максимального диаметра 200 мм под прямым углом и 127 мм под углом в 450 . Станок используется в промышленных условиях для серийного производства. Станок оборудован пильной тяжелой рамой, приводимой в движение с помощью системы гидроразгрузки. Наличие гидроцилиндра позволяет создать необходимое прижимное действие рамы на обрабатываемую заготовку, регулировать скорость подачи рамы в зону резания. Станок имеет быстрозажимные тиски, позволяющие осуществлять быструю установку заготовок. Путем поворота губок тисков устанавливается необходимый угол распила, регулируемый непосредственно показания шкалы.
Моторная группа станка представлена экономичным электродвигателем, мощность которого составляет 0,75 кВт. Ременная передача обеспечивает привод станка. Переустановка ремней, позволяет осуществлять распил заготовок в режиме 4-х скоростей 25,40, 60 и 80 м/мин. Управление работой двигателя осуществляется с блока управления станка. Натяжение полотна осуществляется вручную, используя показания тензометра.
Ленточнопильный станок имеет направляющие, перемещающие по консоли. Направляющие позволяют уменьшить проход полотна, повысив качество распила и снизив возможность увода полотна. В направляющих установлены эксцентриковые подшипники, осуществляющие позиционирование ленточного полотна относительно обрабатываемой заготовки. Станок оборудован очистительным диском для снятия стружки с полотна. Станок HVBS-812RK имеет систему подачи СОЖ, оснащенную соском для точного попадания жидкости в зону резания.
Модель оборудована тумбой, легко перемещаемой в пределах рабочей зоны, поддоном для сбора отработанной СОЖ и стружки. Вес укомплектованного оборудования составляет 160 кг.
-
конструкция американского типа;
-
ременная передача для смены скорости движения ленточного полотна;
-
система гидроразгрузки;
-
система подачи СОЖ, имеется сосок для точной подачи охлаждающей жидкости в зону резания;
-
наличие быстрозажимных тисков.
- Биметаллическое ленточное полотно 20x0,9x2362 мм, 8/12TPI
- Система гидроразгрузки
- Регулируемый концевой упор
- Автоматический выключатель окончания распила
- Система подачи СОЖ
Характеристики
- Зона обработки при 90°, мм
- диаметр 200, сечение 180, 305 × 180 мм
- Зона обработки при + 45° вправо, мм
- диаметр 127, сечение 120, 125 × 120 мм
- Размеры ленточного полотна, мм
- 20 × 0.9 × 2362 мм
- Длина, мм
- 1250
- Ширина, мм
- 440
- Высота, мм
- 1100
- Ширина ленточного полотна, мм
- 20
- Резка под углом (Диапазон поворота пильной рамы)
- 0°/+45°
- Напряжение, В
- 400
- Скорость движения полотна, м/мин
- 25, 40, 60, 80
- Мощность двигателя, кВт
- 0.75
- Масса, кг
- 160
- Длина в упаковке, см
- 132.08
- Ширина в упаковке, см
- 48.26
- Высота в упаковке, см
- 124.46
- Масса в упаковке, кг
- 180
- Диаметр шкивов, мм
- 290 мм
- Высота рабочего стола, мм
- 640
- Максимальный диаметр обработки при 90º, мм
- диаметр 200 мм
- Диапазон поворота губок тисков
- 0º-45º
- Объем бака СОЖ, л
- 8
- Мощность мотора СОЖ
- 0.1 кВт/S1 100%
- Мощность двигателя 230 В
- 0.75 кВт/S1 100%
- Мощность двигателя 400 В
- 0.75 кВт/S1 100%
