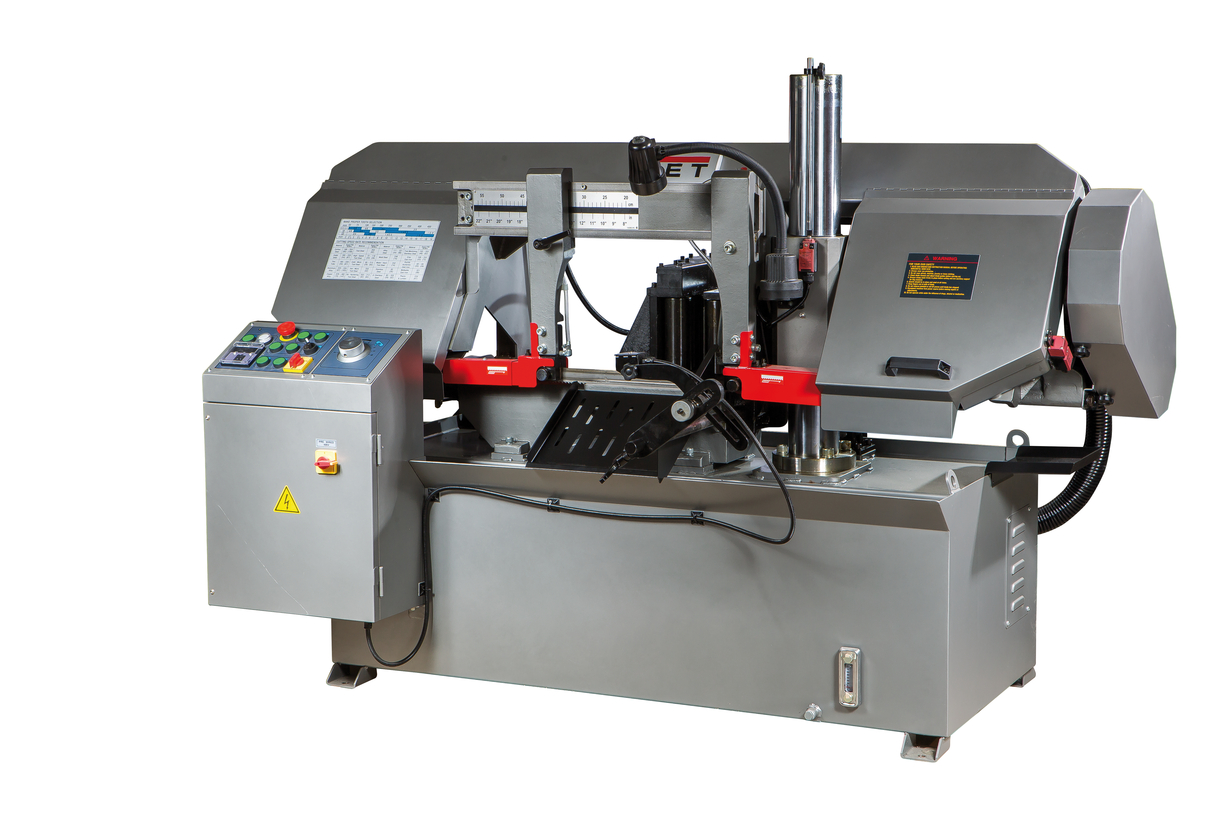

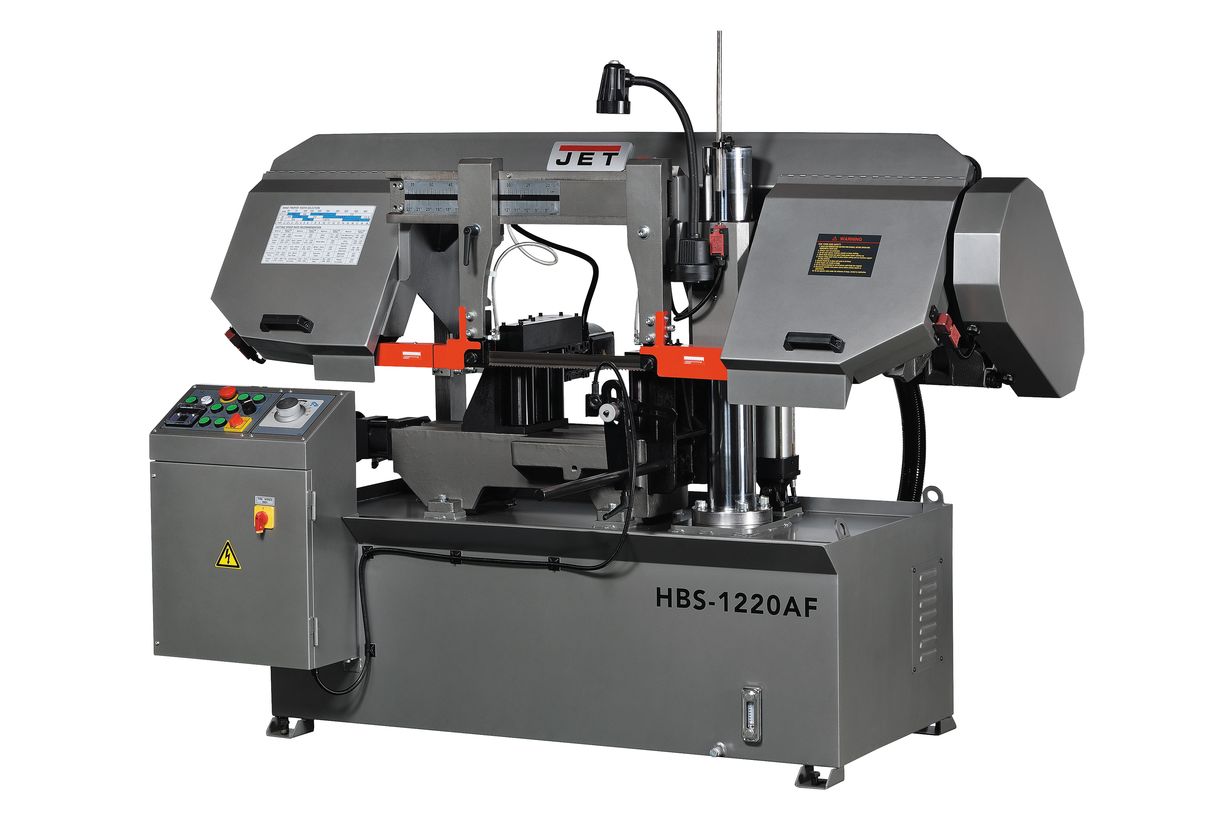

JET HBS-1220AF Колонный ленточнопильный станок

Описание

Модель HBS-1220AF представляет собой ленточнопильный станок-автомат, предназначенный для серийного производства в промышленном масштабе. Конструкция станка позволяет выполнять большие объемы работы полного технологического цикла с минимальным участием оператора в работе оборудования. Станок используется для серийного реза заготовок под прямым углом.

Максимально допустимый диаметр круглых заготовок составляет 300 мм, максимально допустимое сечение прямоугольных заготовок  - 300х355 мм. Работа всех основных узлов и агрегатов станка обеспечивается наличием системы гидравлики. Консоль автоматически перемещается в вертикальном положении по двум колонам.

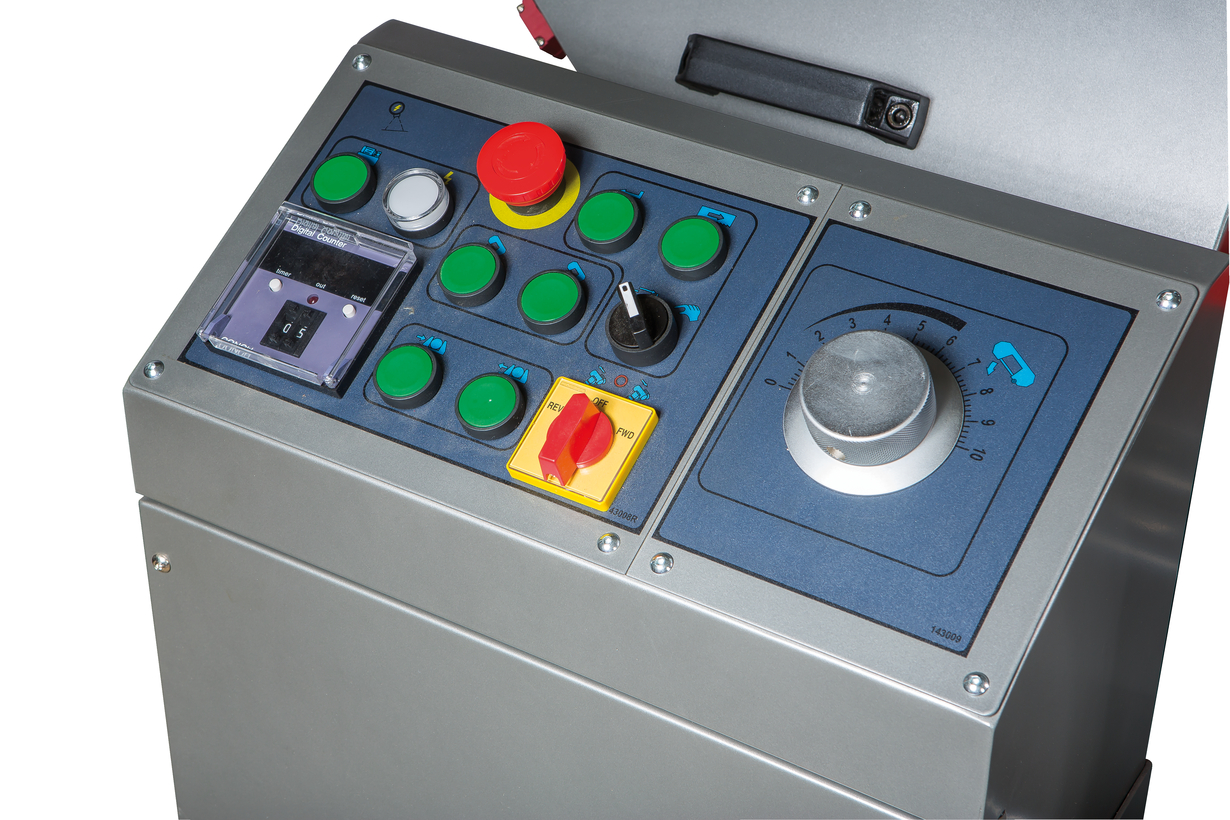

Наличие гидроцилиндра позволяет регулировать с пульта скорость подачи консоли и прижимное усилие на обрабатываемую заготовку. Система управления позволяет добиться качества обработки при серийном производстве.Станок HBS-1220AF оборудован гидравлическими тисками, обеспечивающими надежную фиксацию заготовки.

Подвижность губки регулируется работой гидроцилиндра. Для повышения производительности работ станок оснащен системой автоматической подачи заготовок в зону резания. Наличие датчика позволяет контролировать длину отрезаемой заготовки.

Ленточнопильный станок оснащен мощным электродвигателем – 2,2 кВт. Имеющийся в конструкции моторной группы редуктор позволяет работать двигателю в длительном режиме. Ременная передача обеспечивает вращение шкивов. Конструкция моторной группы позволяет менять скорость движения полотна в диапазоне 22,40,58 и 84 м/мин.

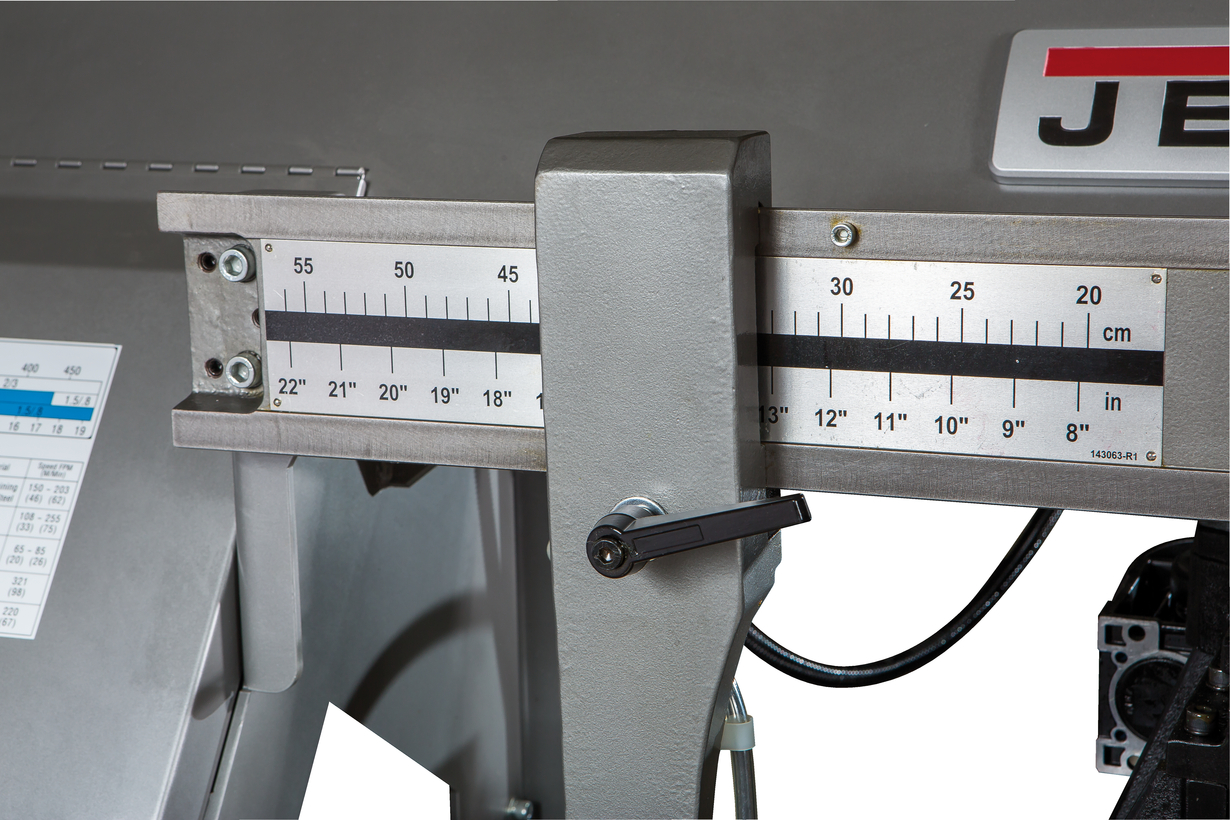

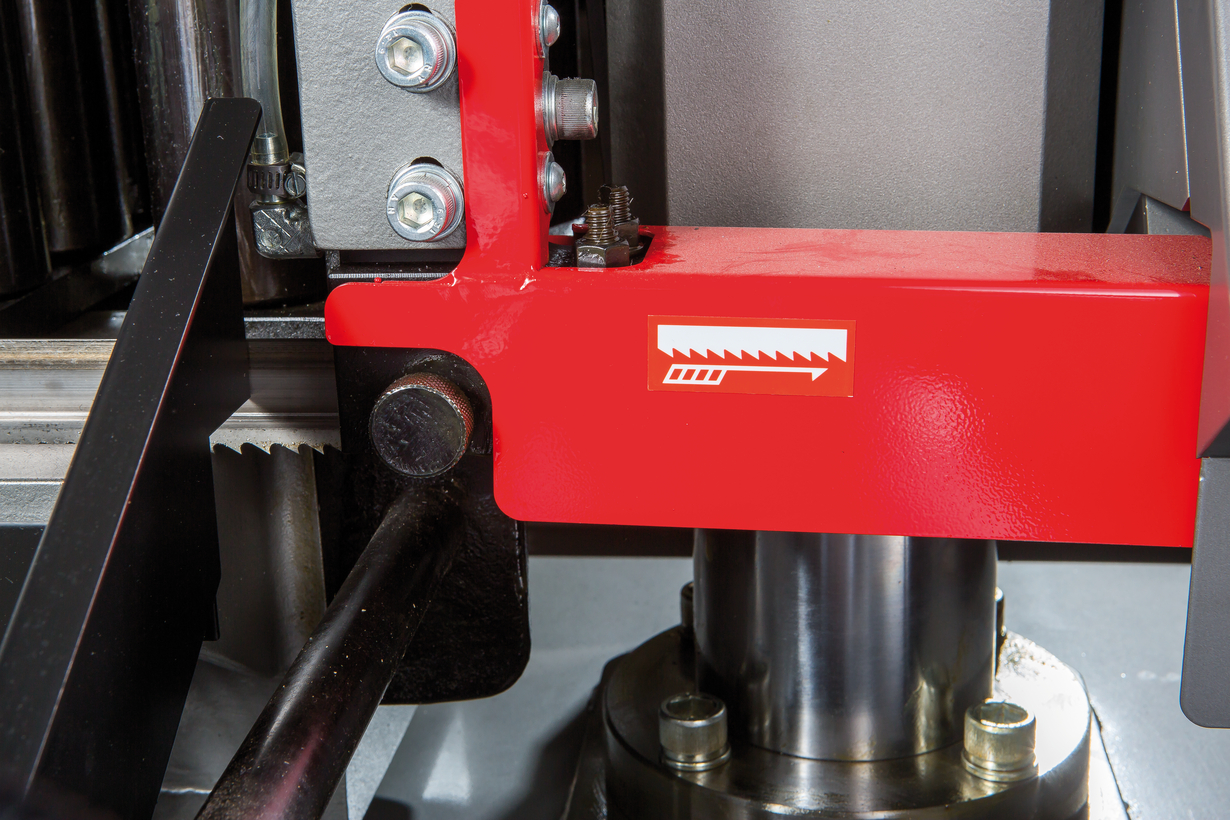

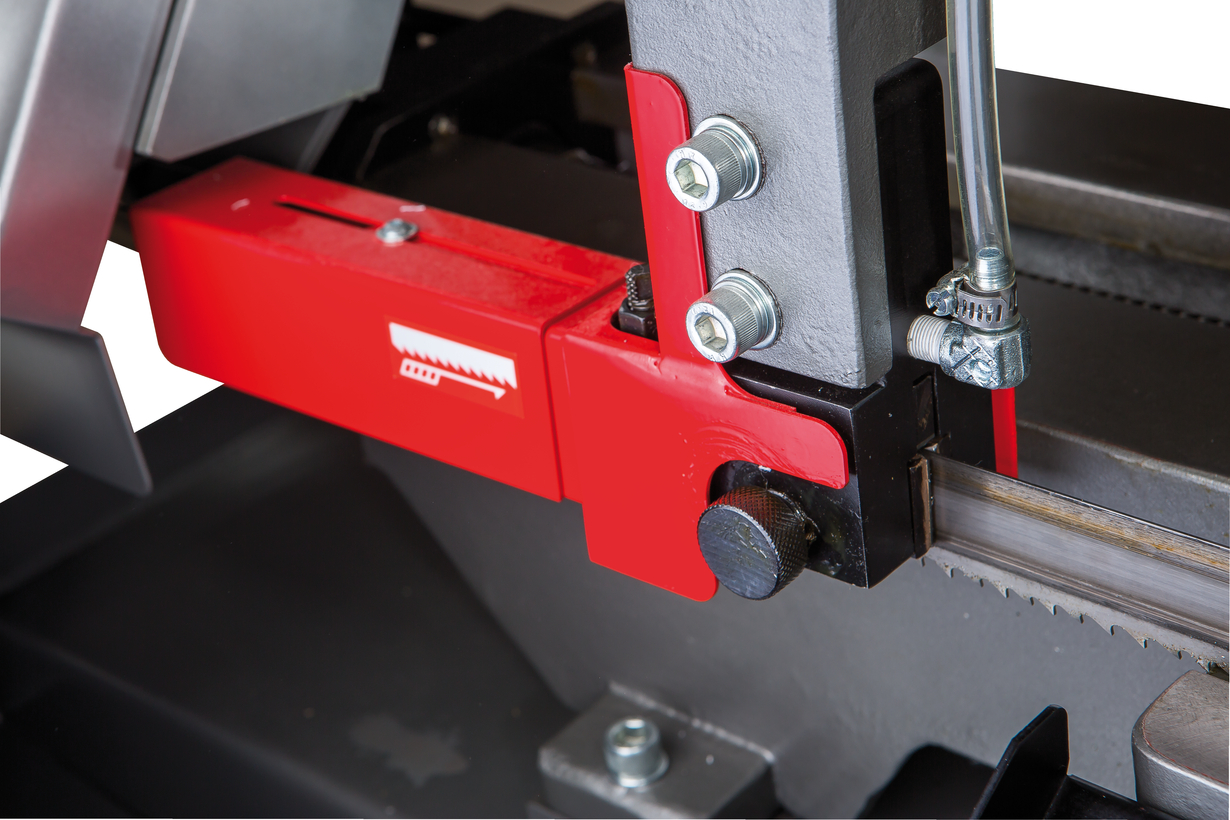

Консоль плавно подается в зону резания, имеет направляющие с комбинированными подшипниковыми узлами. Конструкция направляющих позволяет установить необходимый проход ленточного полотна, обеспечить позиционирование полотна в положении 90⁰ к обрабатываемой заготовке. Качество реза и безопасность работы обеспечивается системой подачи СОЖ, осуществляемой непосредственно в зону резания. Вес оборудования составляет 700 кг.

Другие модели станков представлены в разделе «Ленточнопильные станки по металлу».

Другие модели станков представлены в разделах «Автоматические ленточнопильные станки» и «Ленточнопильные станки по металлу».

• станок-автомат;
• конструкция колонного типа;
• ременная передача, обеспечивающая работу в 4-х режимах скорости движения полотна;
• рабочее полотно шириной 34 мм;
• система гидравлики;
• гидравлические тиски;
• автомат подачи заготовки в зону резания;

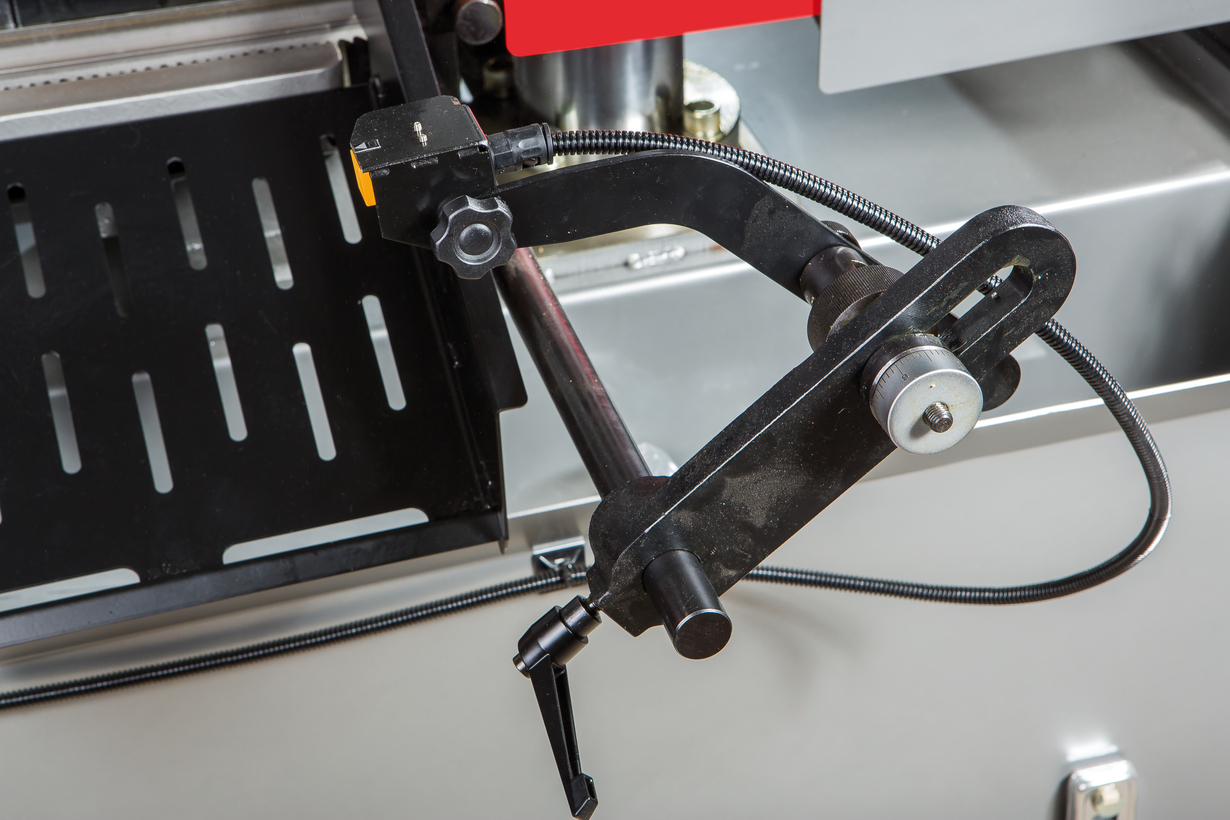

• система контроля длины отрезаемой заготовки;
• система подачи СОЖ.

• Биметаллическое ленточное полотно М42 34х1,1х3950 мм, 4/6 TPI
• Регулируемый концевой упор

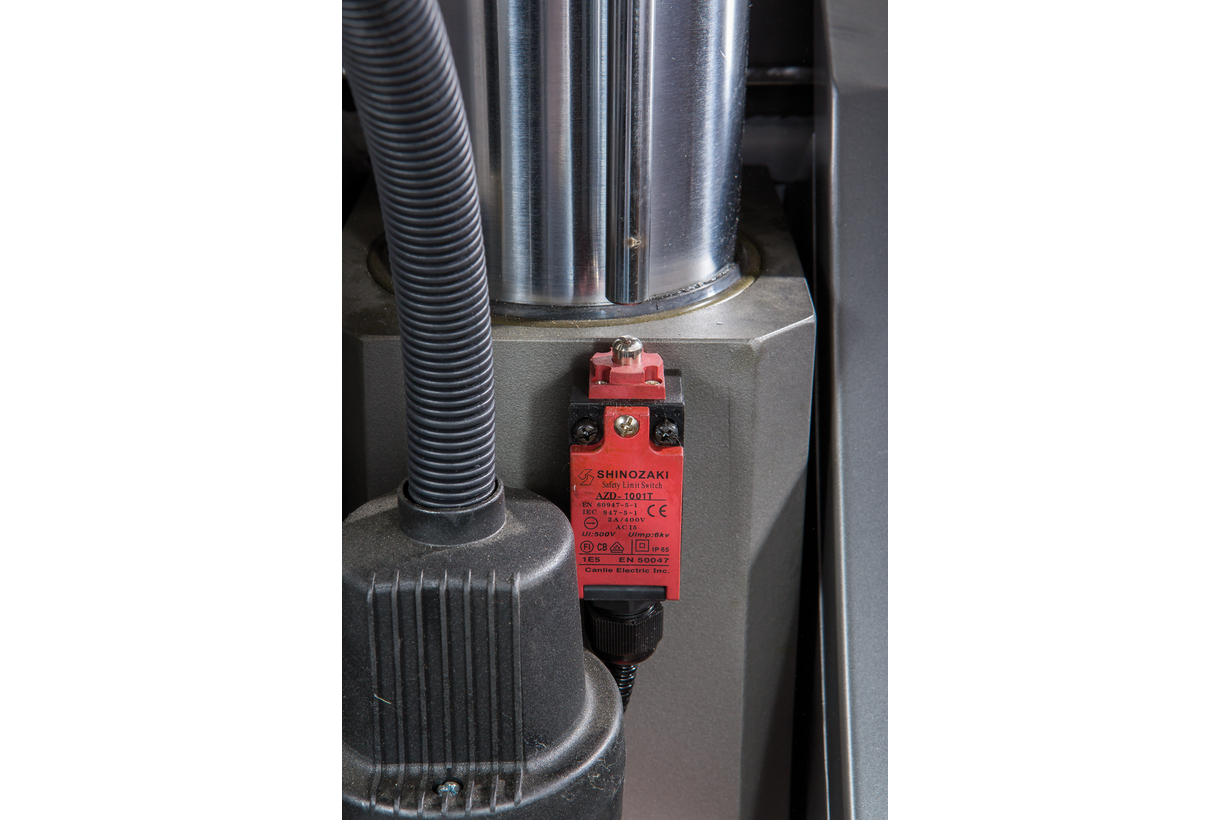

• Автоматический выключатель окончания распила
• Гидравлическая система подъема-опускания пильной рамы

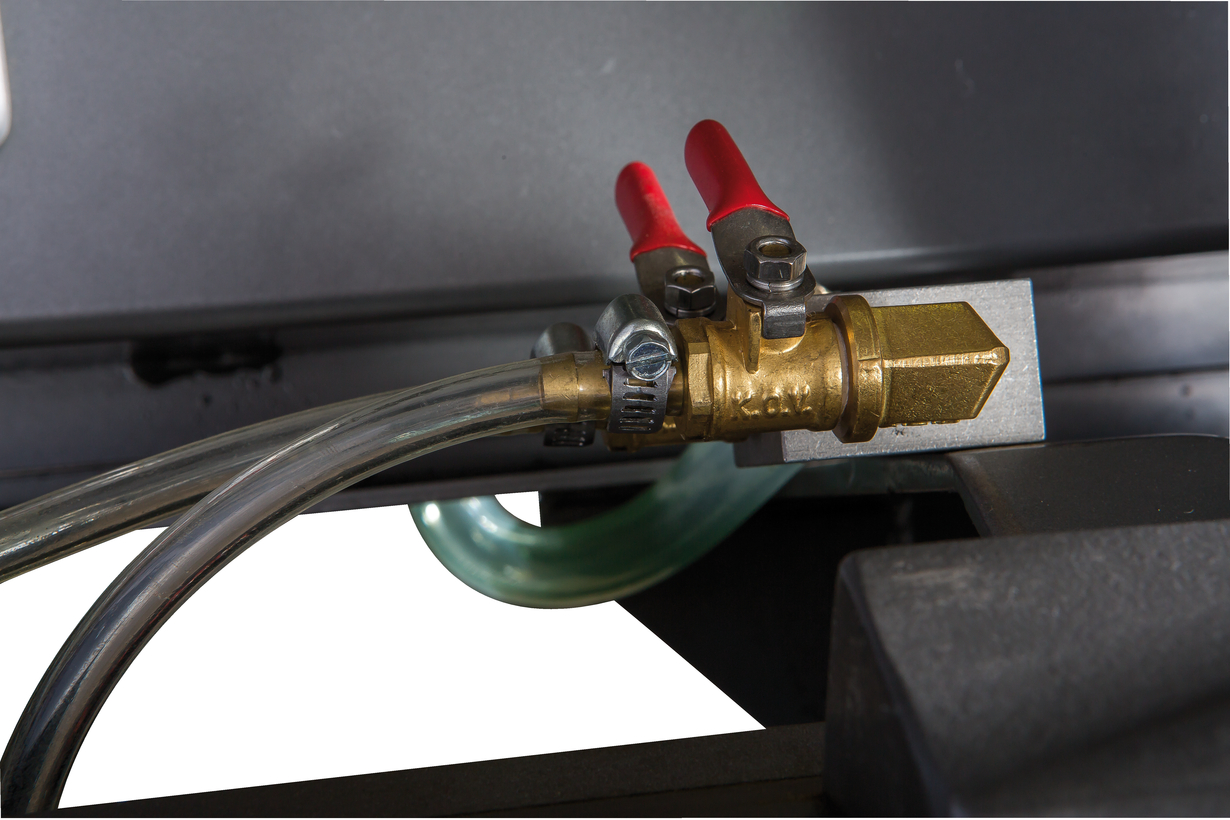

• Встроенная система подвода СОЖ
• Гидравлические быстрозажимные тиски
• Механизм автоматической подачи
