Бесплатная консультацияОписание Hessapp DVT 500
Технология Pick-up

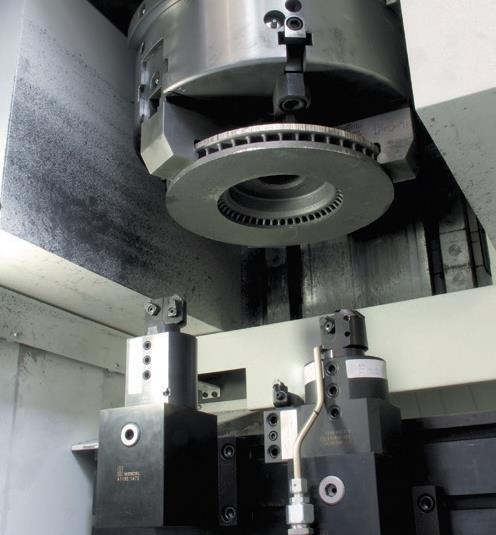

Станки с компоновкой Pick-up осуществляют обработку с подвешенным вертикально шпинделем. При этом вертикальный шпиндель не только обеспечивает выполнение рабочих операций, но и производит автоматическую загрузку заготовок на обработку и выгрузку обработанных деталей.
- встроенная автоматическая загрузка и разгрузка
- низкая продолжительность такта благодаря линейному приводу крестовых суппортов
- экономичность вследствие низких затрат на единицу продукции
- многостаночное обслуживание: оператор не связан с одним станком
Технология перемещения детали при обработке

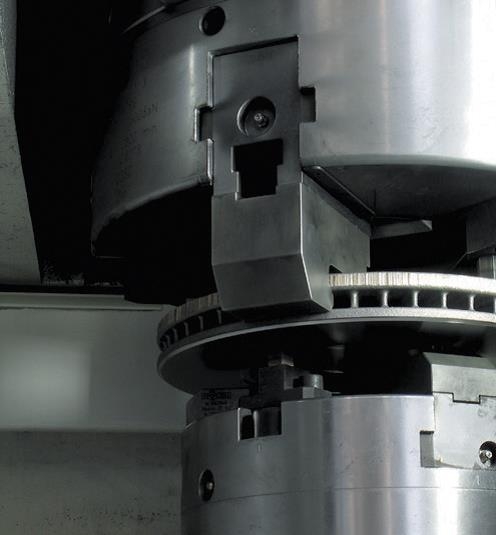

Вместо двух объединенных в линию при помощи автоматизации и участка разворота деталей отдельных станков требуется только один станок DVT, чтобы обработать детали с двух сторон с высочайшей точностью. Основу создают автоматическая загрузка станка подвижным шпинделем, и обработка в закрытой рабочей зоне. Прямая передача после обработки в зажимное приспособление неподвижного шпинделя осуществляется без потери качества между двумя установами. Параллельно обработке второй стороны происходит снова загрузка подвижного шпинделя и соответствующая обработка. Выгрузка из неподвижного шпинделя выполняется при помощи отдельного захватного устройства. Готовая деталь отводится собственным средством автоматизации, таким образом для оператора заготовки и готовые детали четко отделены друг от друга.
Система ЧПУ
Siemens
- Новейшая техника управления с сетевым соединением
- Интерфейс USB
- Модульные комплекты программного обеспечения
- Программное обеспечение для корректировки профиля и линии зуба
- Функции встроенной безопасности (Safety-Integrated) и HMI-Pro
- Меню навигации для оператора
- Контроль инструмента, включая контроль состояния инструмента
Опции
Точение-фрезерование

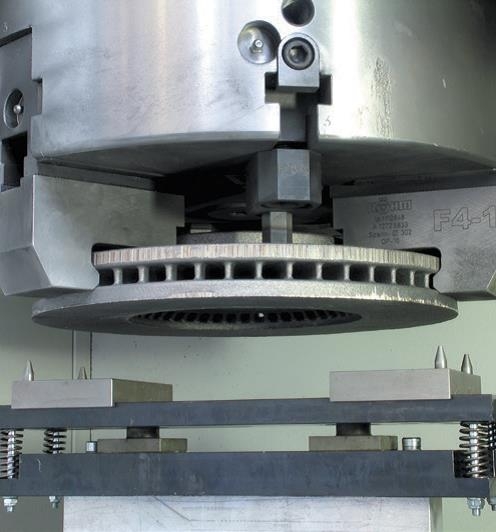

При обработке тормозных дисков используется двойное устройство, в котором фрезерование проходит в обратном направлении точению.
Точение-шлифование
Шлифование на обеих сторонах тормозного диска в одной технологической операции осуществляется одновременно с помощью вращения детали и инструмента.
Шлифование
Возможность шлифования со встроенным автоматическим выравниванием и специальными шлифовальными циклами, при помощи корундового, эльборового и других шлифовальных кругов.
Многофункциональна крепежная плита
Место для крепления различных обрабатывающих модулей для сверления, фрезерования или шлифования - экономичная альтернатива револьверной головке.
Высоко динамичные мотор-шпиндели
Высокоскоростные мотор шпиндели со скоростью вращения до 5000 об/мин и мощность привода до 80 кВт. Жидкостное охлаждение, гарантирующее высокую термическую стабильность и низкий уровень шума. Благодаря встроенной оси С обеспечивается точное позиционирование, а встроенный контроль хода зажима снижает трудозатраты на переналадку.
Корончатая револьверная головка
- Для сложного сверления
- Прочное исполнение
- Короткое время переключения
- 6 инструментальных позиций
- Применение приводных инструментов
Револьверная головка для сверления
- Прочное исполнение
- Короткое время переключения
- 12 инструментальных позиций
- Применение приводных инструментов
Устройство сверления и фрезерования
- Для сложного сверления и фрезерования
- Дополнительные посадочные места для инструментов
Поворотная револьверная головка (ось В)
- Угол поворота 0-45°
- Программируемая регулировка угла
- 12 инструментальных позиций
- Нет необходимости в использовании приводных угловых инструментов
Многошпиндельная сверлильная головка
- Сокращение времени цикла
- Использование на разных устройствах
- Использование также на револьверной головке
Отводимый суппорт с управлением от ЧПУ
Отводимый суппорт специально разработан для производства тормозных дисков. Но может применяться при любой обработке торцевых поверхностей с одновременным использованием двух режущих кромок
