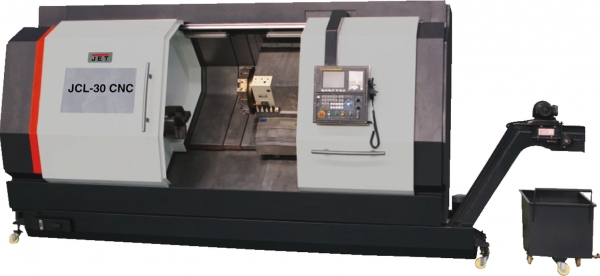

JCL-30HS CNC
Сравнить
Сравнить
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияОПИСАНИЕ
ХАРАКТЕРИСТИКИ
НАЗНАЧЕНИЕ
КОМПЛЕКТАЦИЯ
- JCL-30H – ещё один вариант токарного станка, специально созданного для обработки больших деталей
- 12-дюймовый 3-х кулачковый патрон входит в стандартную комплектацию
- Шпиндель повышенной мощности (18,5 кВт) и быстрые привода (16/20 м/мин) успешно справляются с габаритными заготовками
- Инструментальный револьвер с приводными позициями инструмента
| Макс. диаметр заготовки над станиной (мм), | 650 |
| Макс. длина точения, мм | 900 |
| Система ЧПУ, | Siemens 828D |
| Макс. диаметр заготовки над суппортом, мм | 320 |
| Макс. диметр обточки над станиной (мм), | 500 |
| Диаметр гидравлического патрона, дюйм | 12 |
| Макс. перемещение по оси X, мм | 270 |
| Макс. перемещение по оси Z, мм | 1060 |
| Макс. скорость подачи по оси X/Z, м/мин. | 16/20 |
| Дискретность перемещений, мм | 0,001 |
| Направляющие, тип | качения |
| Угол наклона направляющих, | 45 |
| Ø ШВП X/Zx шаг резьбы, мм | 40/50x10 |
| Ø проходного отверстия в шпинделе, мм | 90 |
| Частота вращения шпинделя, (об/мин) | 2500 |
| Конус шпинделя, | A2-8 |
| Кол-во позиций инструмента, | 12 (приводной) |
| Макс. размер инструмента (мм), | 32х32 |
| Максимальный диаметр инструмента, мм | 50 |
| Частота вращения приводного инструмента, об./мин. | 4000 |
| Мощность приводного инструмента, кВт | 5,5/7,5 |
| Конус пиноли задней бабки, | MK-6 |
| Диаметр пиноли задней бабки, мм | 100 |
| Ход пиноли задней бабки (мм), | 200 |
| Точность позиционирования, мм | 0,003 |
| Повторяемость, мм | 0,005 |
| Объем бака для СОЖ, л | 250 |
| Объем бака для смазки, л | 1,8 |
| Мощность гидростанции, кВт | 2,2 |
| Мощность насоса, кВт | 0,18 |
| Мощность шпинделя, кВт | 18,5 |
| Габаритные размеры ДхШхВ, мм | 5450х1980х2260 |
| Масса, кг | 7000 |
Система ЧПУ Siemens 828D
