JPSG-2460TD
Сравнить
Сравнить
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияОПИСАНИЕ
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦИЯ

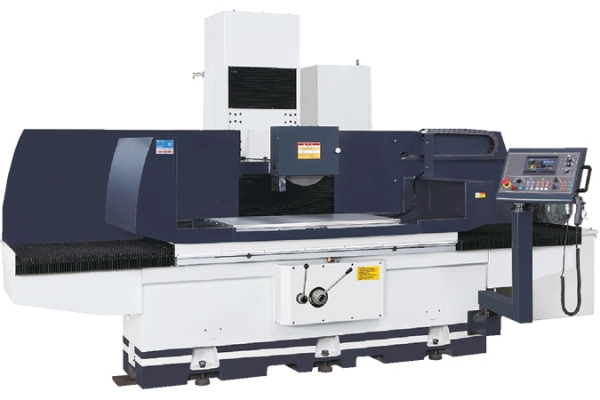

- Станок с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
- Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
- На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя

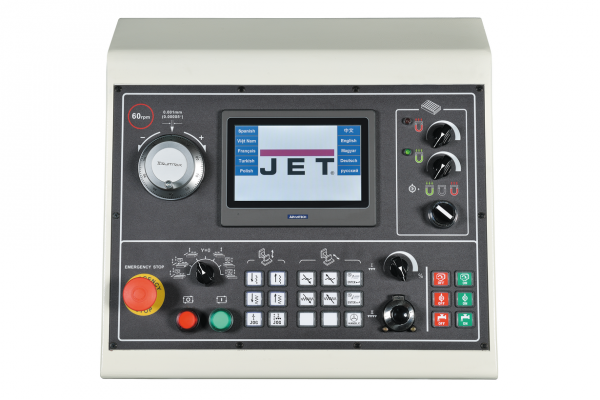

- Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
- Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
- Скорость выхаживания шлифовального круга регулируется на пульте управления
- Запатентованная система управления контроля скорости поперечного движения
- Немецкие направляющие и каретки по оси Y
- V-образные направляющие пришабриваются вручную
- Просчитанная конструкция колоны и станины – способная гасить большое количество вибраций
| Размер стола, | 600 x 1500 |
| Макс. длина продольного шлифования, мм | 1560 |
| Макс. длина поперечного шлифования, мм | 610 |
| Макс. расстояние ось шпинделя-стол / опция, мм | 720 / 850 |
| Размер электромагнитного стола, мм | 600 х 750 - 2шт. |
| ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА , | : |
| - гидроцилиндр, мм | 1600 |
| - вручную, мм | 1650 |
| Скорость перемещения стола, плавно, м/мин | 5 - 20 |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА, | : |
| Автоматическое поперечное перемещение, мм | 1 - 25 |
| Макс. автоматическое поперечное перемещение, | 660 |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ, | : |
| Автоматическая подача, мм/мин | 0,001 - 0,05 |
| Шаг автоматической подачи, мм | 0,001 – 0,05 |
| Ускоренное перемещение, мм/мин | 460 |
| Минимальное ускоренное перемещение, мм/мин | 6 |
| Перемещение шпинделя за оборот маховика, мм | 5 |
| Цена деления нониуса вертикального перемещения, мм | 0,001 |
| ШПИНДЕЛЬ, | : |
| Частота вращения шпинделя, об/мин | 1450 |
| Диаметр шлифовального круга, мм | 405 |
| Ширина шлифовального круга, мм | 50 |
| Отверстие шлифовального круга, мм | 127 |
| МОЩНОСТЬ, | : |
| Шпиндель S1100% (+ опция), кВт | 7,5 (11 / 15) |
| Гидростанция, кВт | 5,6 |
| Двигатель поперечной подачи, кВт | 2 |
| Мощность двигателя перемещения суппорта, кВт | 2 |
| Габаритные размеры (ДхШхВ), мм | 4300х3500х2350 |
| Масса, кг | 6500 |
