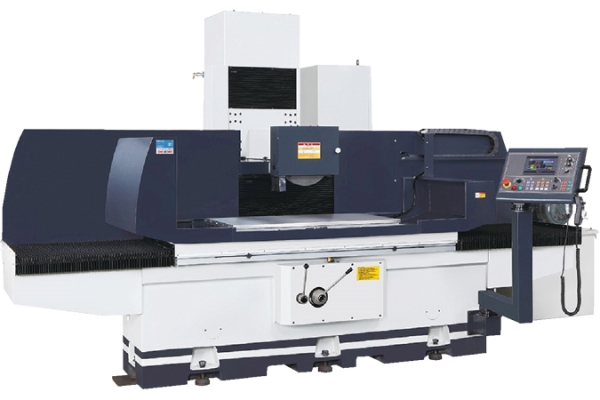

JPSG-2040TD
Артикул: 50000976T
Сравнить
Артикул: 50000976T
Сравнить
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияОПИСАНИЕ
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦИЯ
- Станок с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
- Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
- На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя

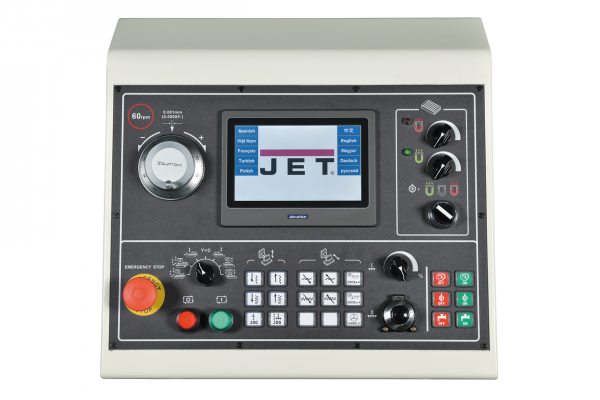

- Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
- Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
- Скорость выхаживания шлифовального круга регулируется на пульте управления
- Запатентованная система управления контроля скорости поперечного движения
- Немецкие направляющие и каретки по оси Y
- V-образные направляющие пришабриваются вручную
- Просчитанная конструкция колоны и станины – способная гасить большое количество вибраций
| Размер стола, | 500 x 1000 |
| Макс. длина продольного шлифования, мм | 1020 |
| Макс. длина поперечного шлифования, мм | 500 |
| Макс. расстояние ось шпинделя-стол / опция, мм | 630 / 720 |
| Размер электромагнитного стола, мм | 506 x 1020 |
| ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА , | : |
| - гидроцилиндр, мм | 1060 |
| - вручную, мм | 1100 |
| Скорость перемещения стола, плавно, м/мин | 5 - 20 |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА, | : |
| Автоматическое поперечное перемещение, мм | 1 - 25 |
| Макс. автоматическое поперечное перемещение, | 510 |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ, | : |
| Автоматическая подача, мм/мин | 0,001 - 0,05 |
| Шаг автоматической подачи, мм | 0,001 |
| Ускоренное перемещение, мм/мин | 150 |
| Минимальное ускоренное перемещение, мм/мин | 6 |
| Перемещение шпинделя за оборот маховика, мм | 5 |
| Цена деления нониуса вертикального перемещения, мм | 0,001 |
| ШПИНДЕЛЬ, | : |
| Частота вращения шпинделя, об/мин | 1450 |
| Диаметр шлифовального круга, мм | 355 |
| Ширина шлифовального круга, мм | 50 |
| Отверстие шлифовального круга, мм | 127 |
| МОЩНОСТЬ, | : |
| Шпиндель S1100% (+ опция), кВт | 5,6 (S1100%) |
| Гидростанция, кВт | 2,25 |
| Двигатель поперечной подачи, кВт | 0,75 |
| Мощность двигателя перемещения суппорта, кВт | 1 |
| Габаритные размеры (ДхШхВ), мм | 4500х2290х2220 |
| Масса, кг | 4800 |
