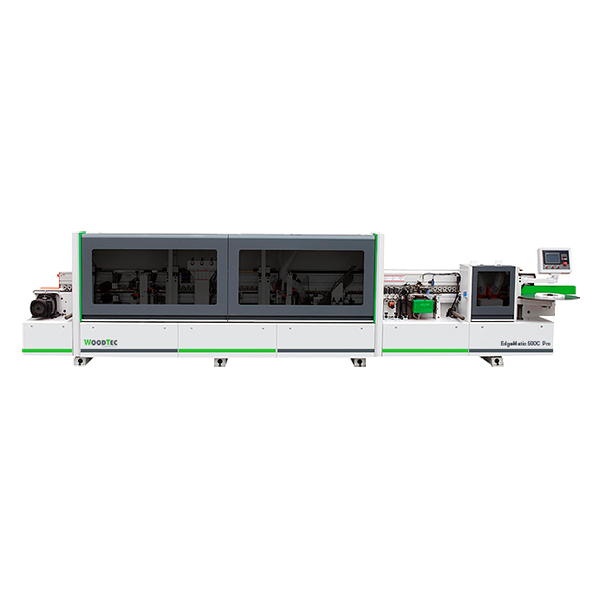

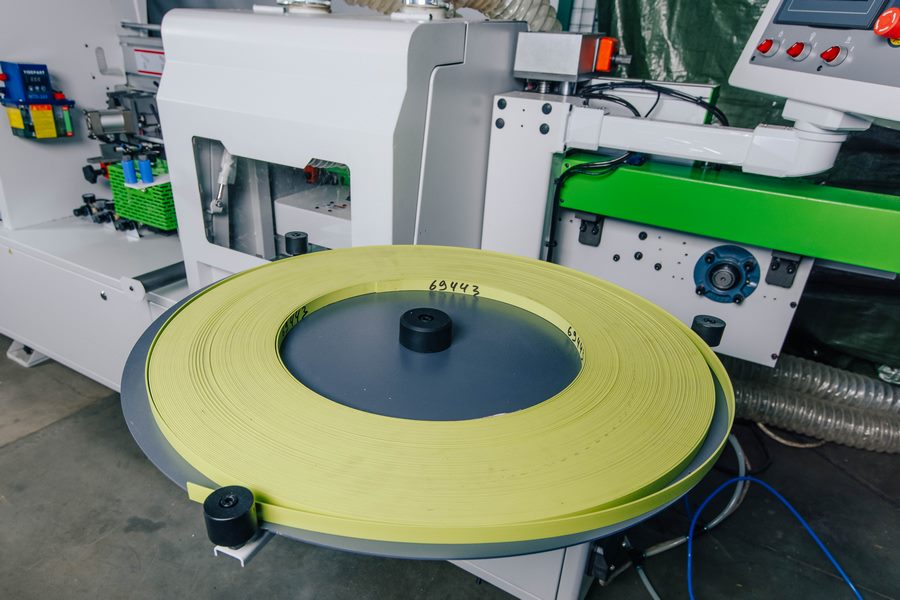

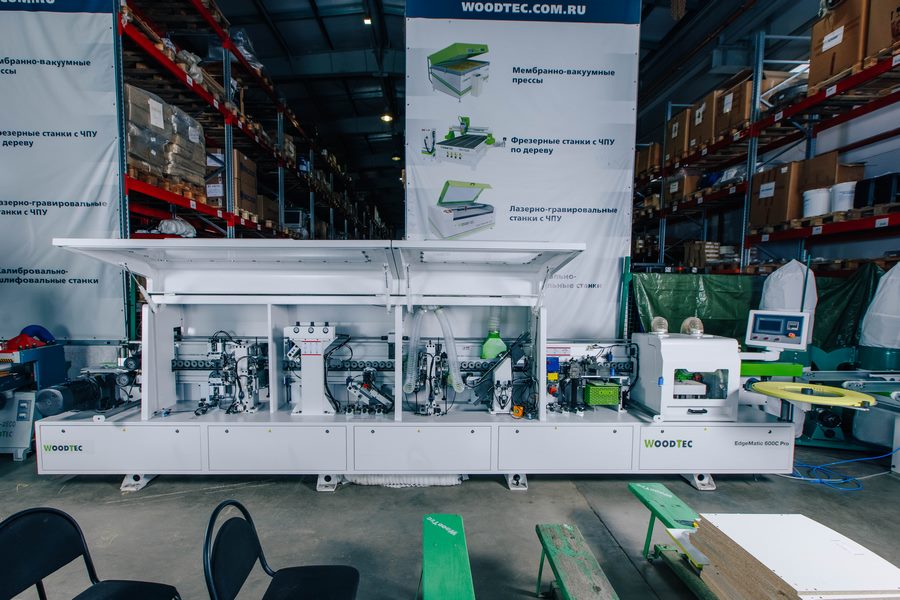

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
- Описание
- Характеристики
- Применение
Назначение
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Схемы обработки
 |
 |
 |
 |
 |
 |
 |
 |
 |
Отличительные особенности
- Пневмо-перенастройка на 2 толщины кромки;
- Увеличенная скорость подачи до 23 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Узел обкатки углов;
- Радиусная и плоская цикли;
- Прижимная балка управление с пульта.
Конструктивные особенности
 |

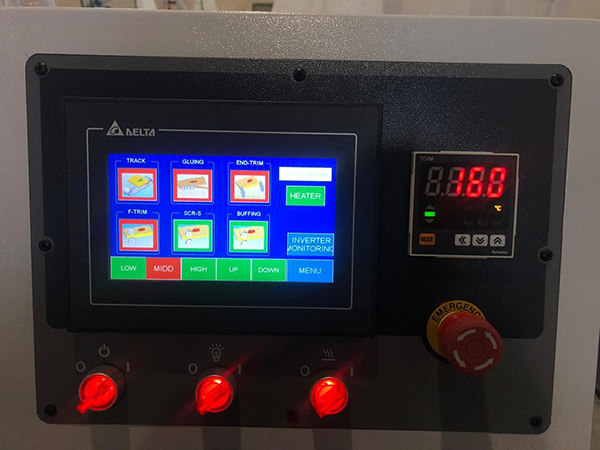

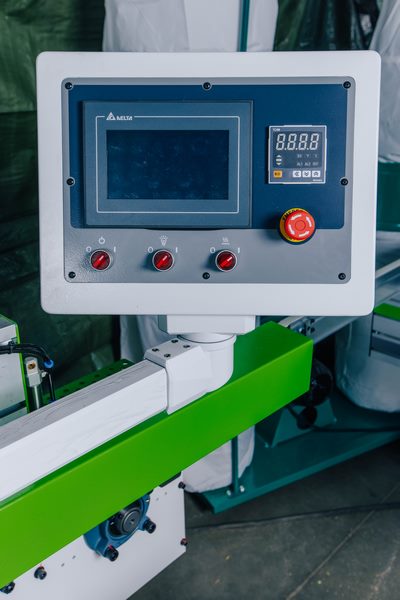

ПАНЕЛЬ УПРАВЛЕНИЯ Перенастройка на 2 вида кромки одним нажатием на мониторе. Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности. |
 |
БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
 |

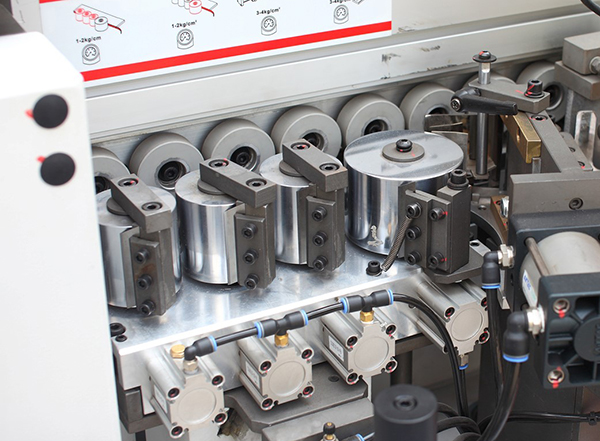

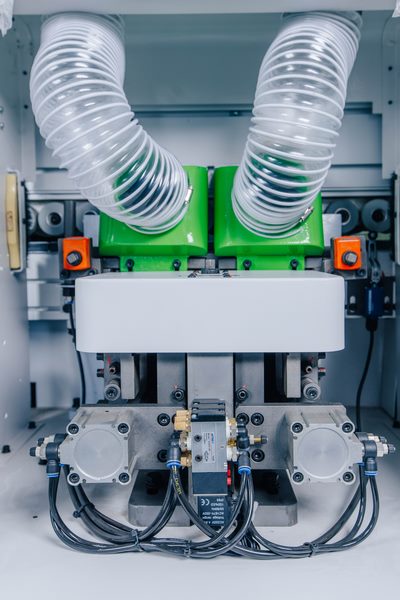

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами. |
 |
КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки. |
 |

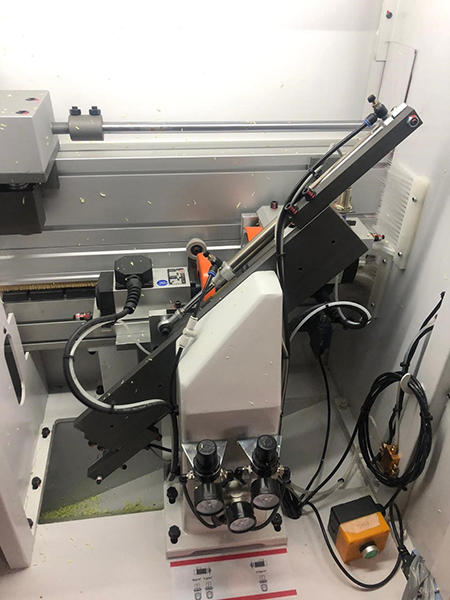

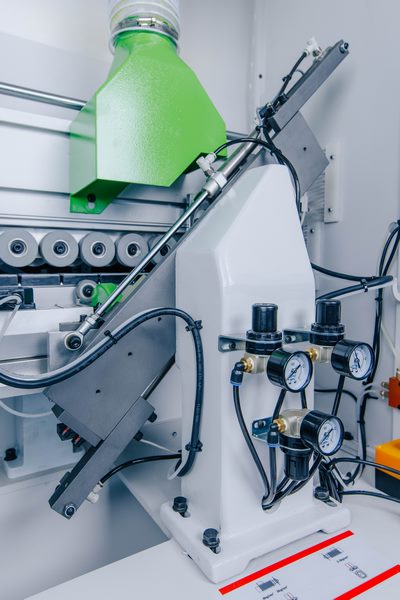

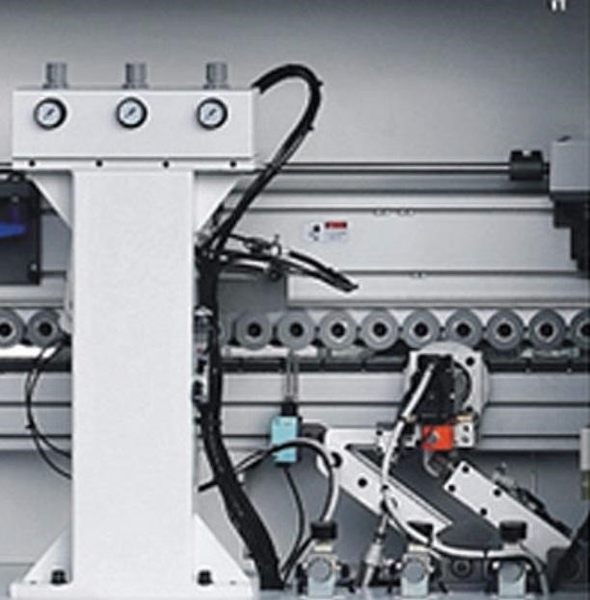

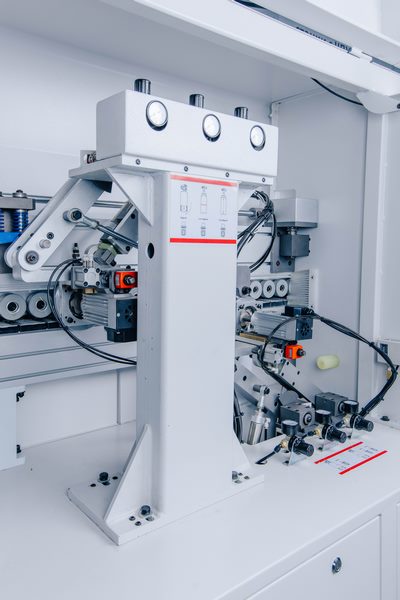

ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
 |

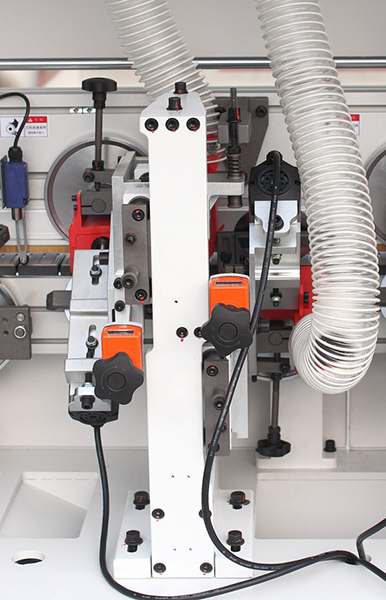

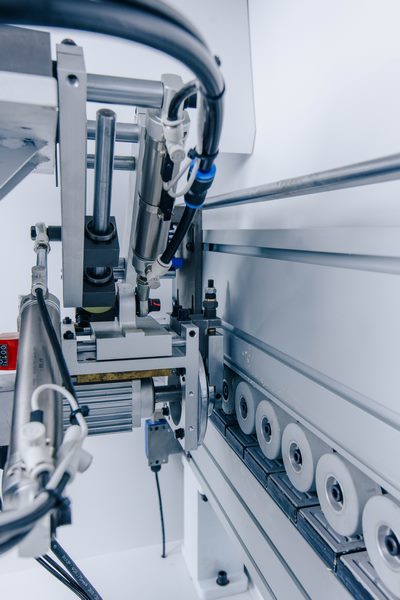

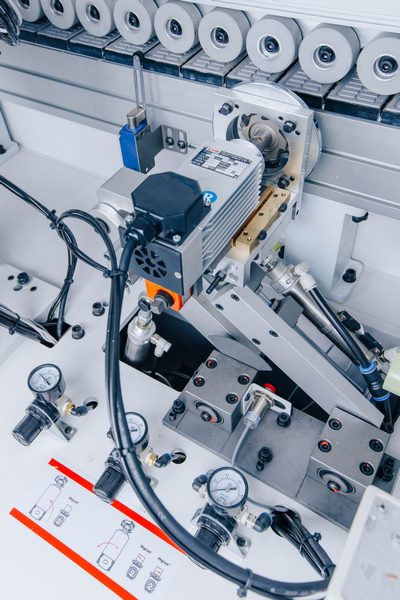

ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
 |

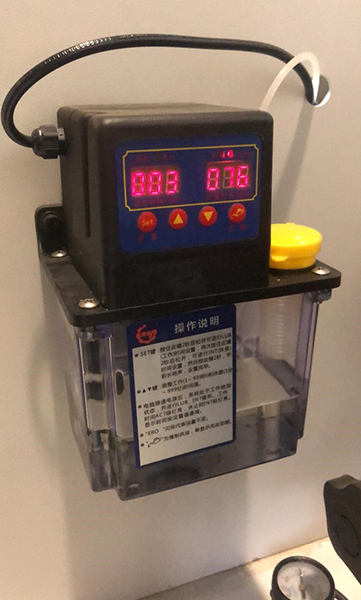

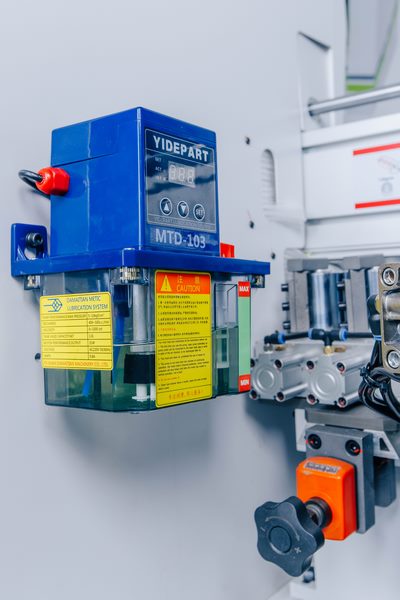

ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. |
 |

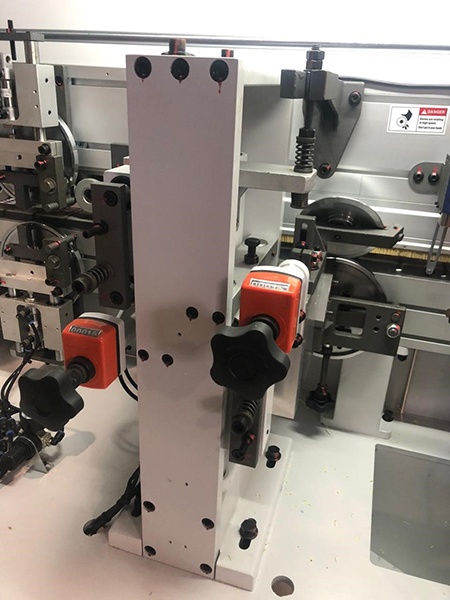

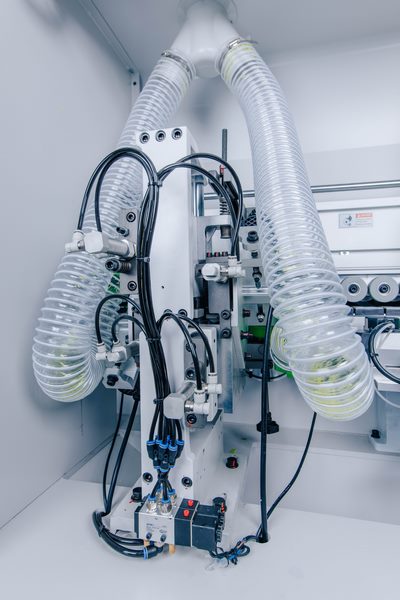

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Узел фрезерования свесов с 2-мя двигателями 0,75 кВт; Частота 200 Гц; Скорость вращения 12 000 об/мин. |
 |

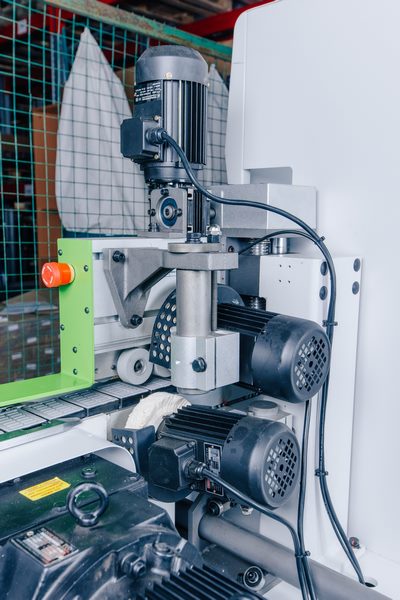

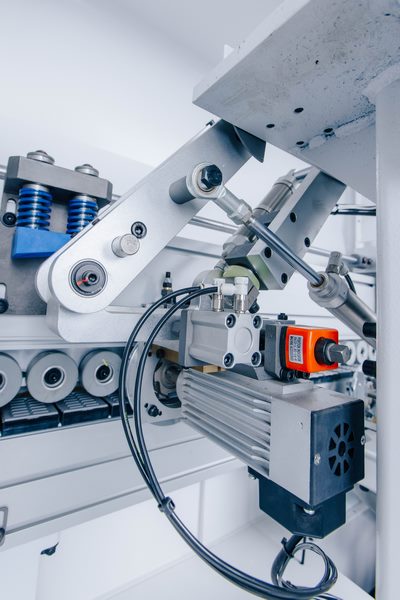

ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. |
 |

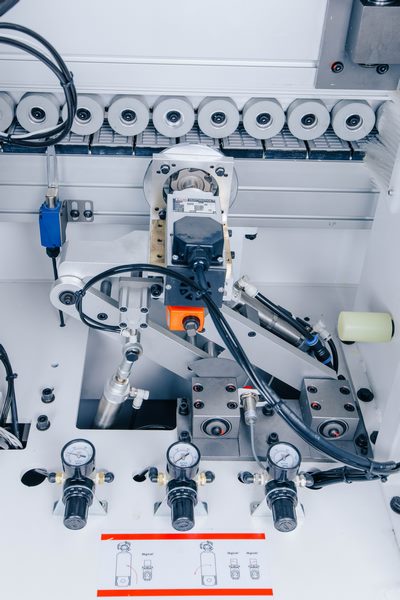

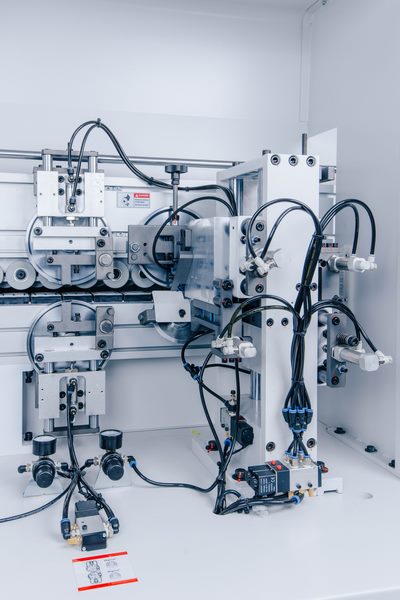

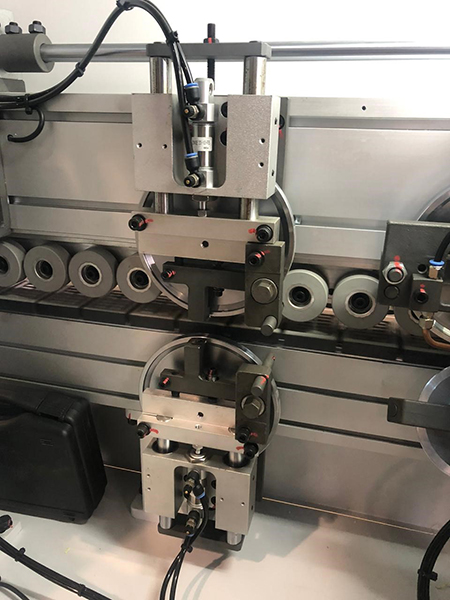

УЗЕЛ РАДИУСНОЙ ЦИКЛИ Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. |
 |

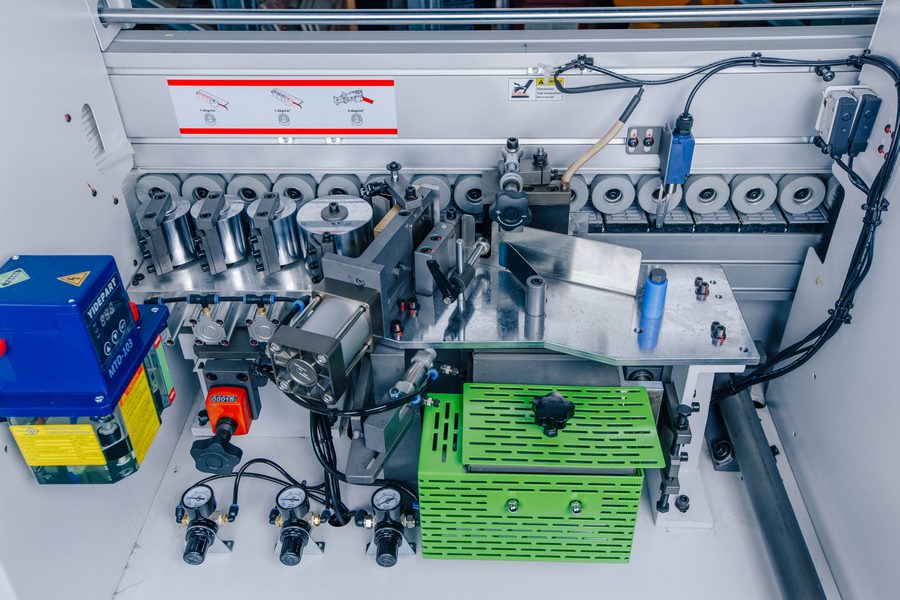

УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. |
 |

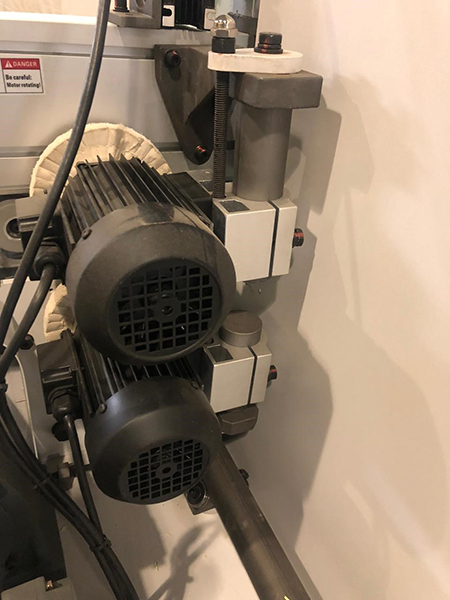

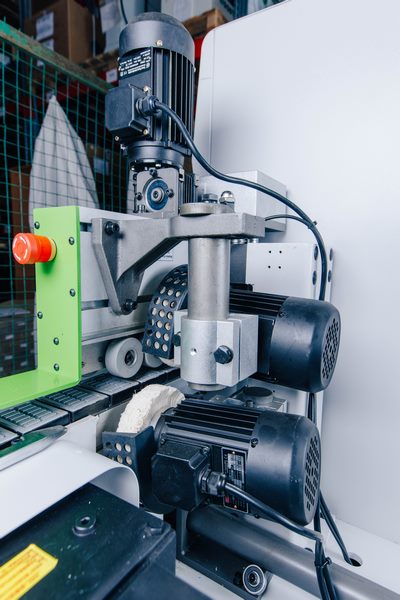

ПОЛИРОВАЛЬНЫЙ УЗЕЛ Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. |
 |

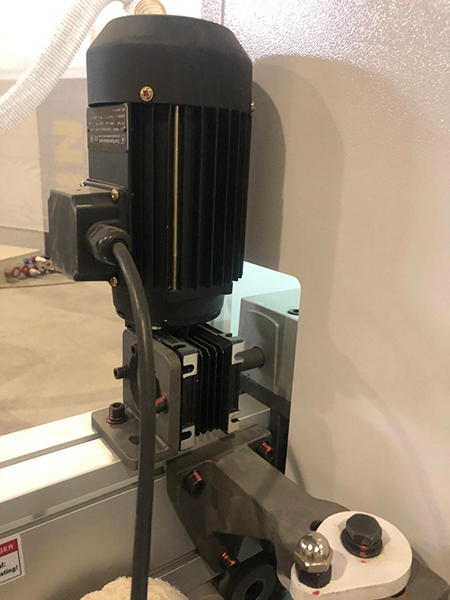

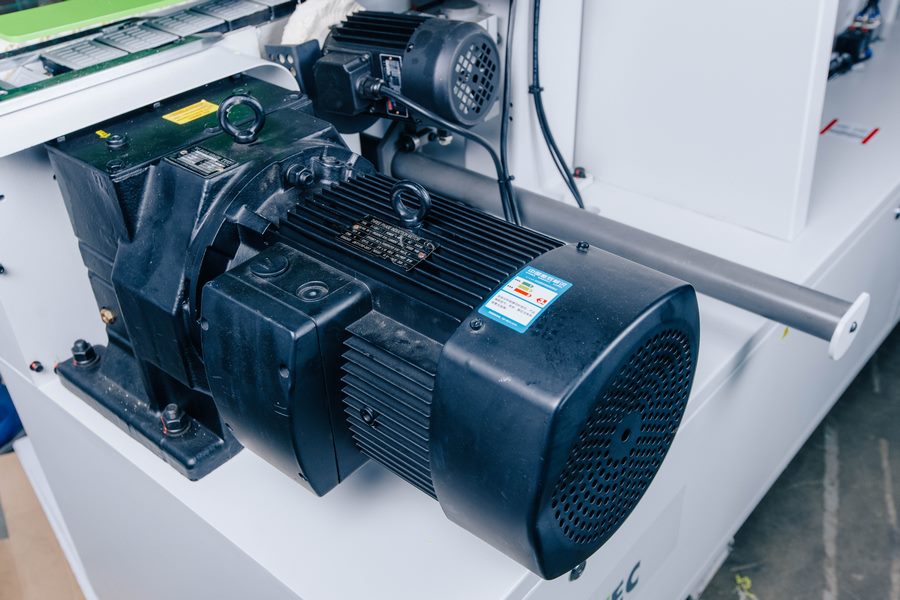

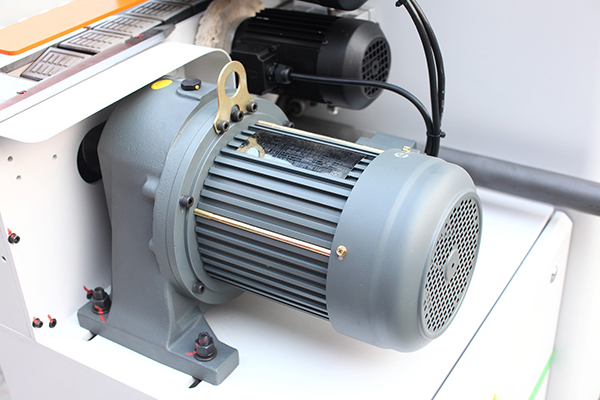

МОТОР-РЕДУКТОР 2,2 кВ |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Выполнены в соответствии стандартам СЕ. |
 |

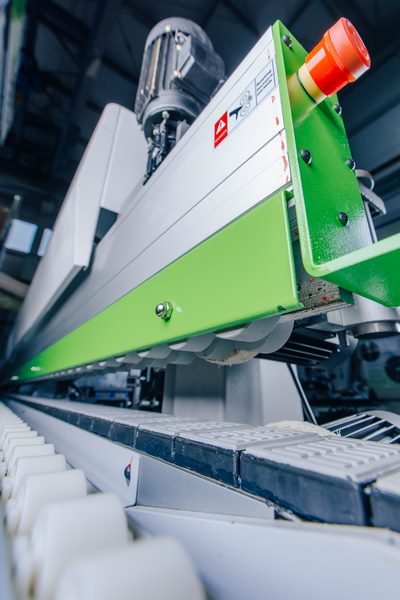

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки. |
 |

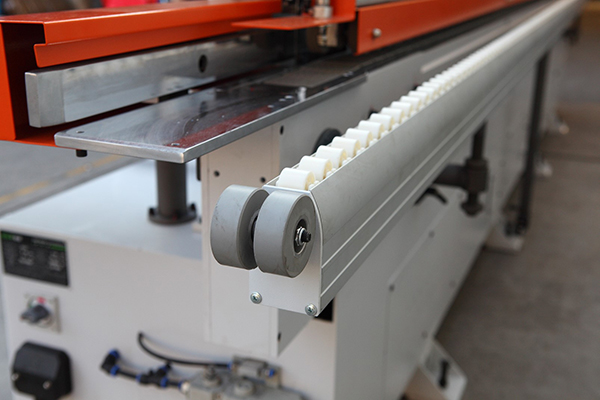

ПОДДЕРЖКА ЗАГОТОВКИ Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Скорость подачи, м/мин | 15 - 20 - 23 |
| Ёмкость клеевого бачка, л | 3,2 |
| Общая мощность, кВт | 15 |
| Рабочее напряжение, В | 380 |
| Длина, мм | 6460 |
| Ширина, мм | 900 |
| Высота, мм | 1610 |
| Вес, кг | 1840 |
| Мин/макс толщина детали, мм | 10 - 60 |
| Давление воздуха, атм. | 6 - 8 |
| Мощность двигателей узла предварительного фрезерования, кВт | 2 x 2,2 |
| Мин. размеры обрабатываемой панели, мм | 200 x 100 |
Назначение
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Схемы обработки
|
|
|
|
|
|
|
|
|
Отличительные особенности
- Пневмо-перенастройка на 2 толщины кромки;
- Увеличенная скорость подачи до 23 м/мин;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Узел обкатки углов;
- Радиусная и плоская цикли;
- Прижимная балка управление с пульта.
Конструктивные особенности
|
ПАНЕЛЬ УПРАВЛЕНИЯ Перенастройка на 2 вида кромки одним нажатием на мониторе. Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности. |
|
БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты. |
|
УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами. |
|
КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки. |
|
ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел. |
|
ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором. |
|
ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Узел фрезерования свесов с 2-мя двигателями 0,75 кВт; Частота 200 Гц; Скорость вращения 12 000 об/мин. |
|
ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид. |
|
УЗЕЛ РАДИУСНОЙ ЦИКЛИ Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. |
|
УЗЕЛ ПЛОСКОЙ ЦИКЛИ Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. |
|
ПОЛИРОВАЛЬНЫЙ УЗЕЛ Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали. |
|
МОТОР-РЕДУКТОР 2,2 кВ |
|
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Выполнены в соответствии стандартам СЕ. |
|
ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки. |
|
ПОДДЕРЖКА ЗАГОТОВКИ Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала |
