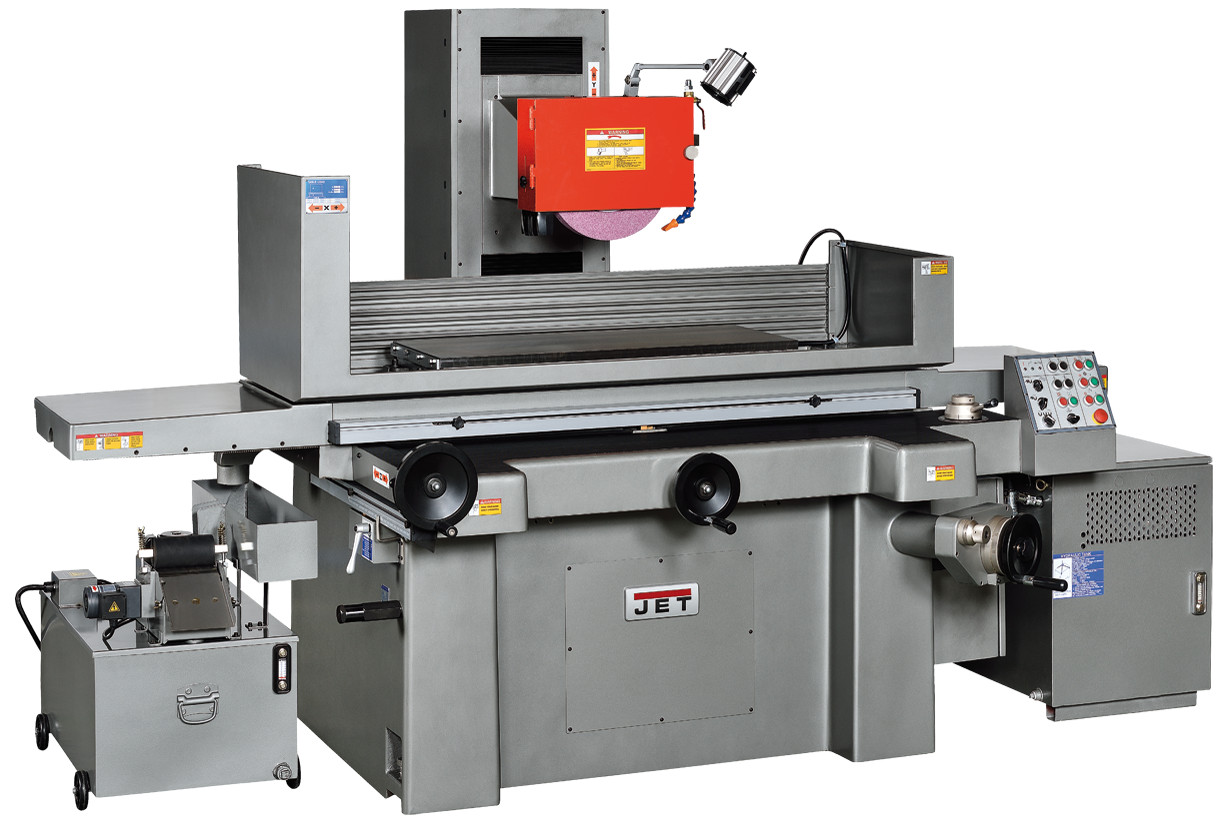

Плоскошлифовальный станок JPSG-1640AH

Артикул ITA3A1640

Добавить к сравнению

Описание
Особенности
Характеристики
Применение

Повышенная точность и скорость обработки, увеличенный размер рабочего стола, удобство программирования и эксплуатации в целом - главные отличительные особенности плоскошлифовального станка JET JPSG-1640AH. Он найдет применение в различных отраслях промышленности, везде, где заказчики предъявляют строгие требования к чистоте поверхностей изделий и их точности.

Станок относится к полуавтоматической серии оборудования. Он оснащен гидравлическими механизмами автоматического поперечного и автоматического продольного перемещение рабочего стола. При этом опускание шпинделя производится оператором вручную от маховика, цена деления нониуса - всего 0,005 мм (5 микрон). Поскольку JPSG-1640AH - старшая модель в линейке, размер рабочего стола увеличен до 400х1-20 мм, максимальный подъем оси шпинделя над столом - 630 мм.

С помощью гидравлики продольное перемещение стола составляет 1060 мм, вручную - 1100 мм. Поперечное автоматическое перемещение - 430 мм, ручное -460 мм. Поперечный ход стола в ручном режиме за один оборот маховика составляет всего 5 мм при цене деления нониуса 0,02 мм. Шлифовка осуществляется различными абразивными кругами, которые подбираются под конкретные задачи и материал заготовки. Круги для данного станка выбираются в диаметре 355 мм, скорость вращения постоянна и составляет 1450 об/мин.

Станок установлен на массивную станину из особопрочного чугуна, отлитую по фирменной технологии JET. Ее стенки имеют повышенную прочность, также предусмотрены дополнительные ребра жесткости. Такой подход обеспечивает повышенную жесткость и сводит к минимуму вибрации при работе. Для удобства оператора на JPSG-1640AH установлен механизм ускоренного подъема шпинделя. Эргономичный блок управления позволит без труда задать необходимую программу обработки и контролировать работу узлов и агрегатов. Как и все станки в линейке, JPSG-1640AH оснащен системой автоматической смазки (включая направляющие стола) и устройством подачи СОЖ к абразивному кругу.

Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
База, направляющие, стол и стойка изготовлены из высококачественного чугуна
Автоматизированные операции по 2-м координатам
Ускоренное вертикальное перемещение шпинделя
4 шпиндельных подшипника (7 класс) для работы с высокой точностью
Автоматическая система смазки с индикатором минимального уровня масла

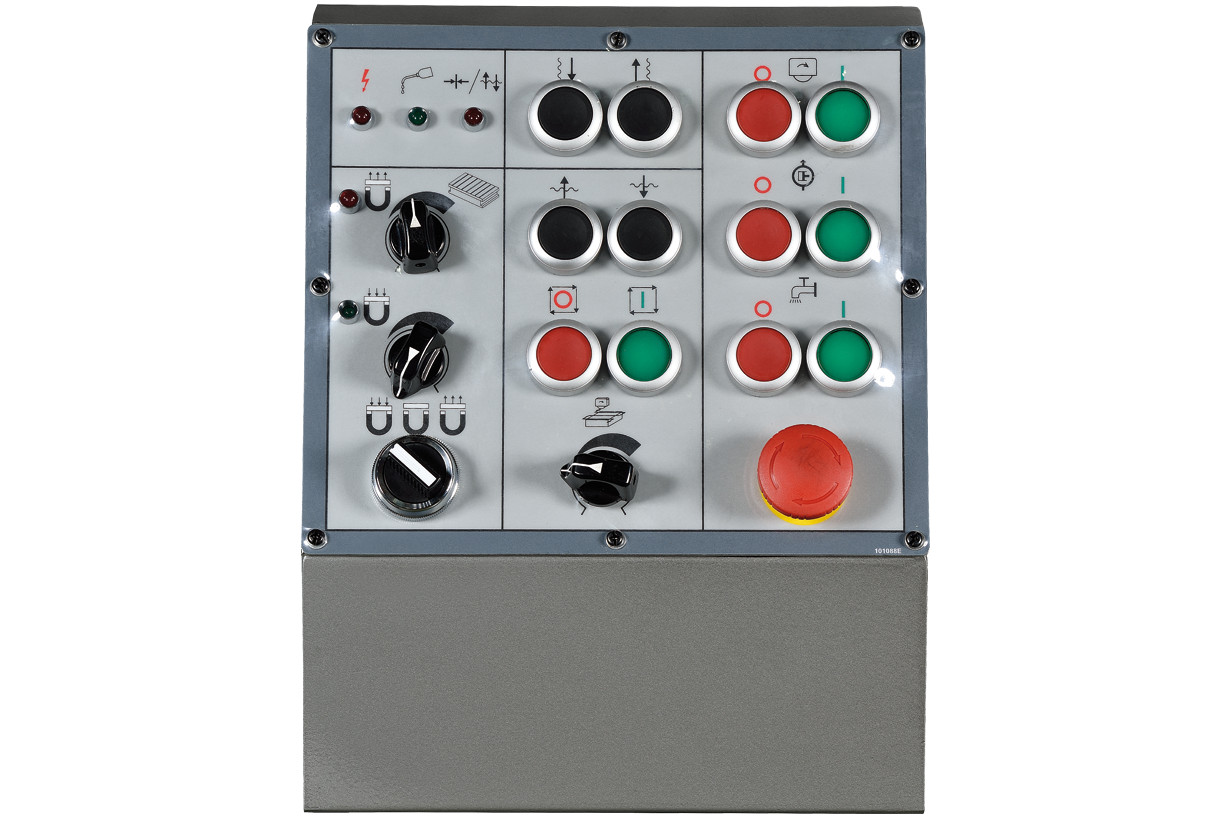

Удобный пульт управления с размещенными на нем кнопками и переключателями

Диаметр шлифовального круга, мм	355
Максимальное расстояние ось шпинделя-стол, мм	630
Максимальная длина продольного шлифования, мм	1020
Максимальная длина поперечного шлифования, мм	410
- гидроцилиндр, мм	1060
- вручную, мм	1100
Скорость перемещения стола, плавно, м/мин	5 - 20
Автоматическое поперечное перемещение, мм	1 - 25
Максимальное автоматическое поперечное перемещение, мм	430
Максимальное ручное поперечное перемещение, мм	460
Поперечный ход стола за оборот маховика, мм	5
Цена деления нониуса поперечного перемещения, мм	0,02
Ускоренное перемещение, мм/мин	150
Перемещение шпинделя за оборот маховика, мм	1
Цена деления нониуса вертикального перемещения, мм	0,005
Ширина шлифовального круга, мм	50
Отверстие шлифовального круга, мм	127
Гидростанция, кВт	2,25
Двигатель поперечной подачи, кВт	0,08
Мощность общая, кВт	6,4 кВт
Напряжение, В	400
Шпиндель S1 100%, кВт	3,75
Максимальный вес заготовки, кг	428
Частота вращения вертикального шпинделя, об/мин	1450
Размер стола, мм	400 х 1020
Размер электромагнитного стола, мм	400 х 1000
Длина, мм	4020
Ширина, мм	2200
Высота, мм	2050
Масса, кг	4000
Длина в упаковке, см	312
Ширина в упаковке, см	229
Высота в упаковке, см	224
Двигатель перемещения суппорта, кВт	0,2
