Плоскошлифовальный станок JET JPSG-1020AH

Артикул ITA3A1020

Добавить к сравнению

jpsg-1020ah Плоскошлифовальный станок JET

Описание
Особенности
Характеристики
Применение

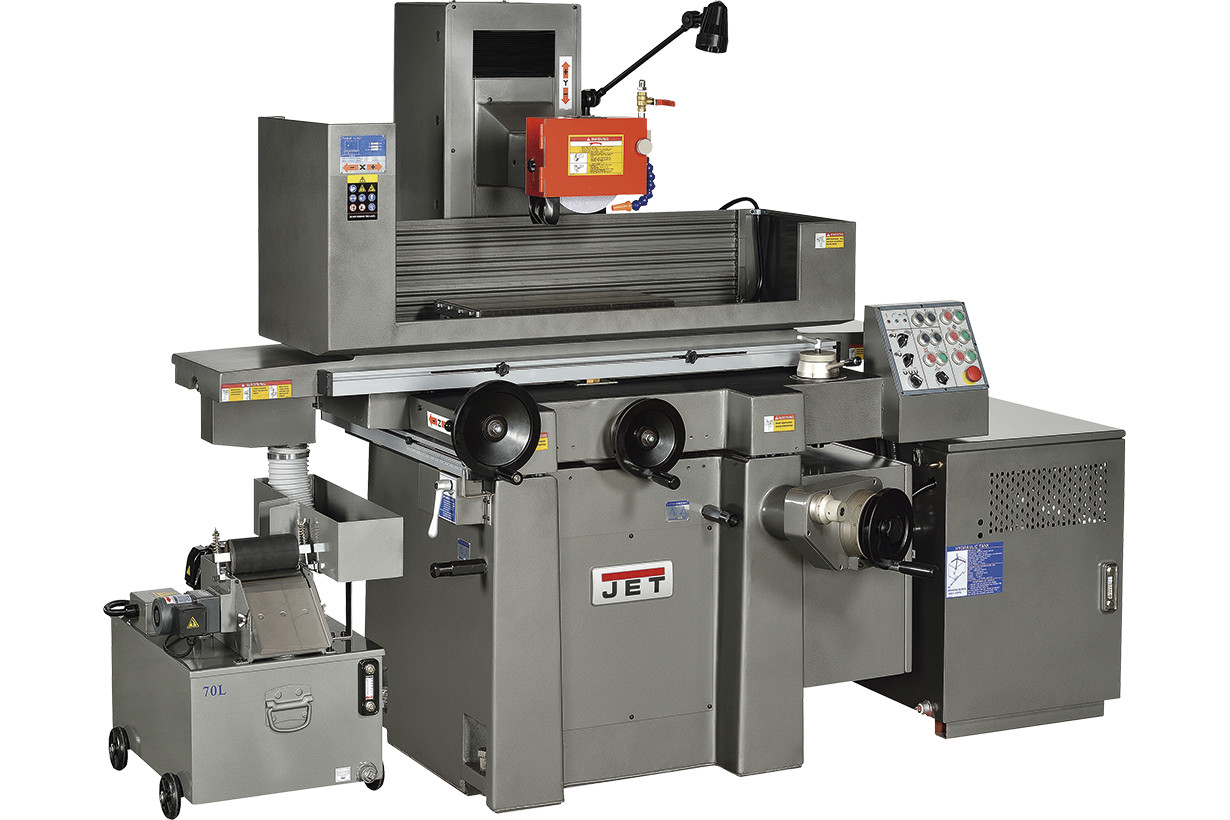

Полуавтоматический прецессионный плоскошлифовальный станок JET JPSG-1020AH предназначен для выполнения операций шлифования абразивными и алмазными кругами плоских поверхностей деталей, установленных непосредственно на магнитной плите или с помощью тисков. Данное оборудование займет достойное место на производствах конечного цикла различных отраслей промышленности и обеспечивает повышенный класс и точность обработки. Этот станок справится с шлифовкой заготовок до 530 мм в длину, 280 мм в ширину, максимальный подъем оси шпинделя над столом составляет 500 мм.

Размер электромагнитного стола у этой модели - 250х500 мм. Продольное перемещение можно производить как с помощью гидравлики (до 480 мм), так и в ручную (до 620 мм), скорость перемещения выбирается в диапазоне от 5 до 20 м/мин. Максимальное поперечное перемещение рабочего стола в автоматическом режиме составляет 270 мм, в ручном - 300 мм. В ручном режиме за один оборот маховика стол перемещается на 5 мм. Для быстрой смены режимов работы или замены заготовок шпиндель станка снабжен механизмом ускоренного перемещения.

С целью увеличения точности обработки и повышения эксплуатационного ресурса станка шпиндель установлен сразу на четыре подшипника (7-й класс). Частота оборотов у JPSG-1020AH постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 203 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм. Как и все станки данного класса, JPSG-1020AH оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.

Предусмотрен контроль уровня масла, а также подача СОЖ к шлифовальному кругу. Удобный и информативный блок управления станком позволяет производить автоматизированные операции шлифования по 2-м координатам и контролировать все основные рабочие операции. Станина изготовлена из особого чугуна с особыми ребрами жесткости для снижения возможных вибраций.

Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
База, направляющие, стол и стойка изготовлены из высококачественного чугуна
Автоматизированные операции по 2-м координатам
Ускоренное вертикальное перемещение шпинделя
4 шпиндельных подшипника (7 класс) для работы с высокой точностью
Автоматическая система смазки с индикатором минимального уровня масла
Удобный пульт управления с размещенными на нем кнопками и переключателями

Диаметр шлифовального круга, мм	203
Максимальное расстояние ось шпинделя-стол, мм	500
Максимальная длина продольного шлифования, мм	520
Максимальная длина поперечного шлифования, мм	280
- гидроцилиндр, мм	580
- вручную, мм	620
Скорость перемещения стола, плавно, м/мин	5 - 20
Автоматическое поперечное перемещение, мм	1 - 13
Максимальное автоматическое поперечное перемещение, мм	270
Максимальное ручное поперечное перемещение, мм	300
Поперечный ход стола за оборот маховика, мм	5 мм
Цена деления нониуса поперечного перемещения, мм	0,02
Цена деления нониуса	0,001
Ускоренное перемещение, мм/мин	150
Перемещение шпинделя за оборот маховика, мм	1 мм
Цена деления нониуса вертикального перемещения, мм	0,005
Ширина шлифовального круга, мм	19
Отверстие шлифовального круга, мм	31,75
Гидростанция, кВт	1,5
Двигатель поперечной подачи, кВт	0,08
Мощность общая, кВт	4,12
Напряжение, В	400
Шпиндель S1 100%, кВт	2,25
Масса в упаковке, кг	2130
Максимальный вес заготовки, кг	280
Частота вращения вертикального шпинделя, об/мин	2850
Размер стола, мм	254 x 508
Размер электромагнитного стола, мм	250 х 500
Длина, мм	2480
Ширина, мм	1450
Высота, мм	1750
Масса, кг	1810
Длина в упаковке, см	182
Ширина в упаковке, см	182
Высота в упаковке, см	208
Двигатель перемещения суппорта, кВт	0,08
